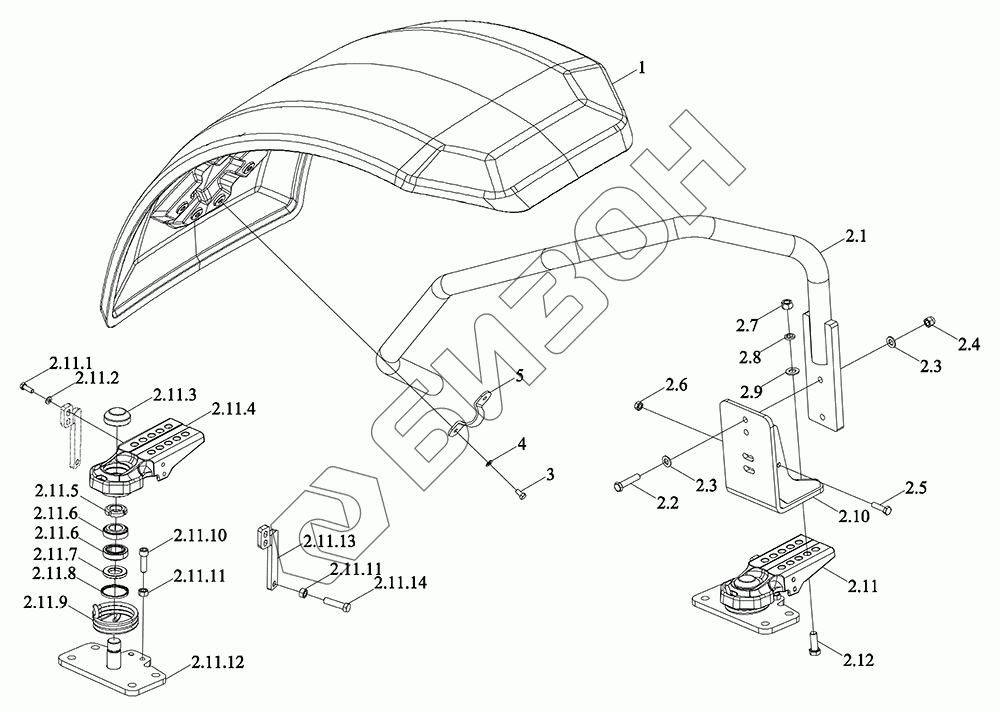

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-009K. Кронштейн правый

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2.1
2.2
2.3
2.3
2.4
2.5
2.6
2.7
2.8
2.9
2.10
2.11
2.11.1
2.11.2
2.11.3
2.11.4
2.11.5
2.11.6
2.11.6
2.11.7
2.11.8
2.11.9
2.11.10
2.11.11
2.11.11
2.11.12
2.11.13
2.11.14
2.12
3
4
5
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM7N477090000K TM7N477090000K Брызговик передний в сборе
Загрузка ...
TM7N477092000K TM7N477092000K Брызговик правый передний в сборе
Загрузка ...
1 TM6R477011200K Крыло
Загрузка ...
2 TM7N477092100K Кронштейн
Загрузка ...
2.1 TM7N477072110K Трубка упорная
Загрузка ...
2.2 GBT5782-M12X55-10.9-A3L Болт
Загрузка ...
2.3 GBT97.1-12-A3L Шайба плоская
Загрузка ...
2.4 GBT889.1-M12-10-A3L Контргайки с шестигранным фланцем и неметаллическими вставками
Загрузка ...
2.5 GBT5783-M10X40-10.9-A3L Болт с шестигранной головкой
Загрузка ...
2.6 GBT6170-M10-8-A3L Гайка шестигранная тип 1
Загрузка ...
2.7 GBT6170-M14-10-A3L Гайка шестигранная
Загрузка ...
2.8 GBT93-14-A3L Гровер
Загрузка ...
2.9 GBT97.1-14-A3L Шайба плоская
Загрузка ...
2.10 TM6R477061120K Кронштейн
Загрузка ...
2.11 TM7N477092120K Опора монтажная
Загрузка ...
2.11.1 GBT5783-M8X25-8.8-A2L Болт с шестигранной головкой
Загрузка ...
2.11.2 GBT97.1-8-A3L Шайба плоская
Загрузка ...
2.11.3 TM5D477031126K Крышка пылезащитная
Загрузка ...
2.11.4 TM5D477031122K Основание поддержки
Загрузка ...
2.11.5 GBT812-M27X1.5 Гайка
Загрузка ...
2.11.6 TM5D477031129K Подшипники конические роликовые
Загрузка ...
2.11.7 TM5D477031127K Щит
Загрузка ...
2.11.8 TM5D477031124K Сальник 50X58X4
Загрузка ...
2.11.9 TM5D477032123K Пружина кручения
Загрузка ...
2.11.10 GBT70.1-M12X40-8.8-A3L Винт
Загрузка ...
2.11.11 GBT6170-M12-8-A3L Гайка шестигранная
Загрузка ...
2.11.12 TM7N477041130K Плита монтажная
Загрузка ...
2.11.13 TM7N477042128K Кронштейн ограничительный
Загрузка ...
2.11.14 GBT5783-M12X50-8.8-A3L Болт
Загрузка ...
2.12 GBT5783-M14X40-10.9-A3L Болт с шестигранной головкой
Загрузка ...
3 GBT5783-M8X16-8.8-A2L Болт с шестигранной головкой
Загрузка ...
4 GBT97.1-8-A3L Шайба плоская
Загрузка ...
5 TM6R477011101K Скоба крепёжная
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
