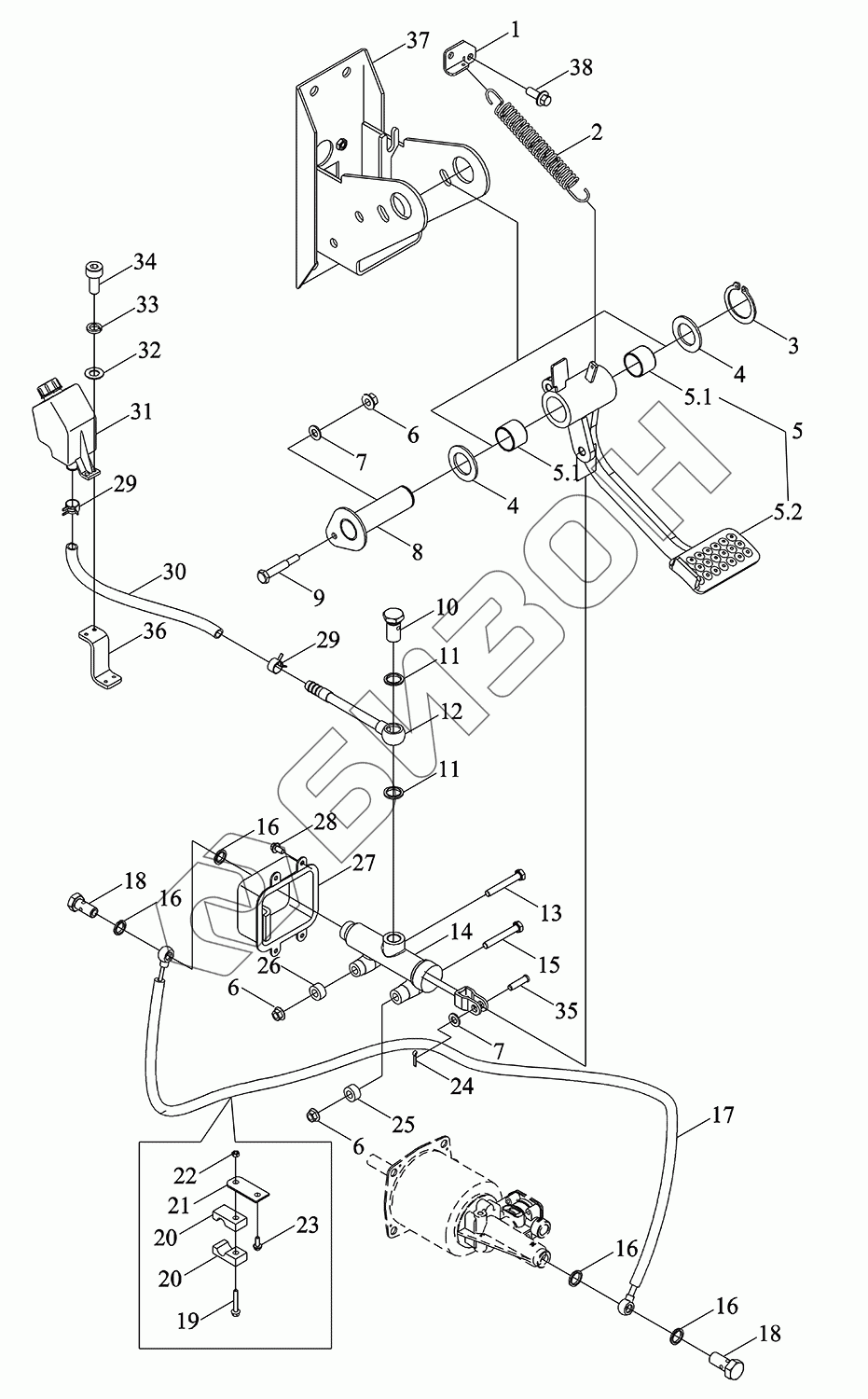

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-009K. Механизм управления
1
2
3
4
4
5
5.1
5.1
5.2
6
6
6
7
7
8
9
10
11
11
12
13
14
15
16
16
16
16
17
18
18
19
20
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N212010000K | TM7N212010000K | Механизм управления сцеплением в сборе |
Загрузка ...
|
|
| 1 | TN1S212010007 | Кронштейн |
Загрузка ...
|
|
| 2 | TC02212020013 | Пружина |
Загрузка ...
|
|
| 3 | GBT894.1-30 | Кольца стопорные для валов |
Загрузка ...
|
|
| 4 | FT800A.43B.125 | Прокладка |
Загрузка ...
|
|
| 5 | TM7N212010005K | Рычаг педали |
Загрузка ...
|
|
| 5.1 | TD2C212010014 | Втулка |
Загрузка ...
|
|
| 5.2 | TM7N212010004K | Подножка |
Загрузка ...
|
|
| 6 | GBT6177.1-M10-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 7 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 8 | TH04212010026 | Вал |
Загрузка ...
|
|
| 9 | TM7N212010013K | Болт |
Загрузка ...
|
|
| 10 | TK2120000700 | Болт полый |
Загрузка ...
|
|
| 11 | JBT982-18 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 12 | TK2120007000 | Труба подачи масла |
Загрузка ...
|
|
| 13 | GBT5783-M10X70-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 14 | TK2120006000 | Цилиндр сцепления главный |
Загрузка ...
|
|
| 15 | GBT5783-M10X75-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 16 | JBT982-14 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 17 | TM7N212010001K | Труба отвода масла |
Загрузка ...
|
|
| 18 | FT65.50.106 | Болт полый |
Загрузка ...
|
|
| 19 | GBT5789-M6X40-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 20 | BZF0031-304 | Зажим трубный |
Загрузка ...
|
|
| 21 | TM7N212010015K | Плита упорная |
Загрузка ...
|
|
| 22 | GBT6170-M6-8-A2L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 23 | GBT16674.1-M6X16-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 24 | GBT91-3.2X28-A3L | Шплинт |
Загрузка ...
|
|
| 25 | BZF0016-205 | Рукав перегородки |
Загрузка ...
|
|
| 26 | TK2120000600 | Втулка отсечная |
Загрузка ...
|
|
| 27 | TN1S212010009 | Рычаг управления |
Загрузка ...
|
|
| 28 | GBT16674.1-M6X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 29 | Q67522 | Хомут для шланга с червячным приводом типа А |
Загрузка ...
|
|
| 30 | TM7N212010017K | Шланг |
Загрузка ...
|
|
| 31 | TK2120008000 | Маслёнка |
Загрузка ...
|
|
| 32 | GBT848-4-A3L | Шайба небольшая |
Загрузка ...
|
|
| 33 | GBT93-4-A3L | Гровер |
Загрузка ...
|
|
| 34 | GBT70.1-M4X10-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 35 | GBT882-B10X26-A3L | Ось |
Загрузка ...
|
|
| 36 | TM7N212010016K | Кронштейн |
Загрузка ...
|
|
| 37 | TM7N212010003K | Кронштейн упорный |
Загрузка ...
|
|
| 38 | GBT16674.1-M8X20-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
