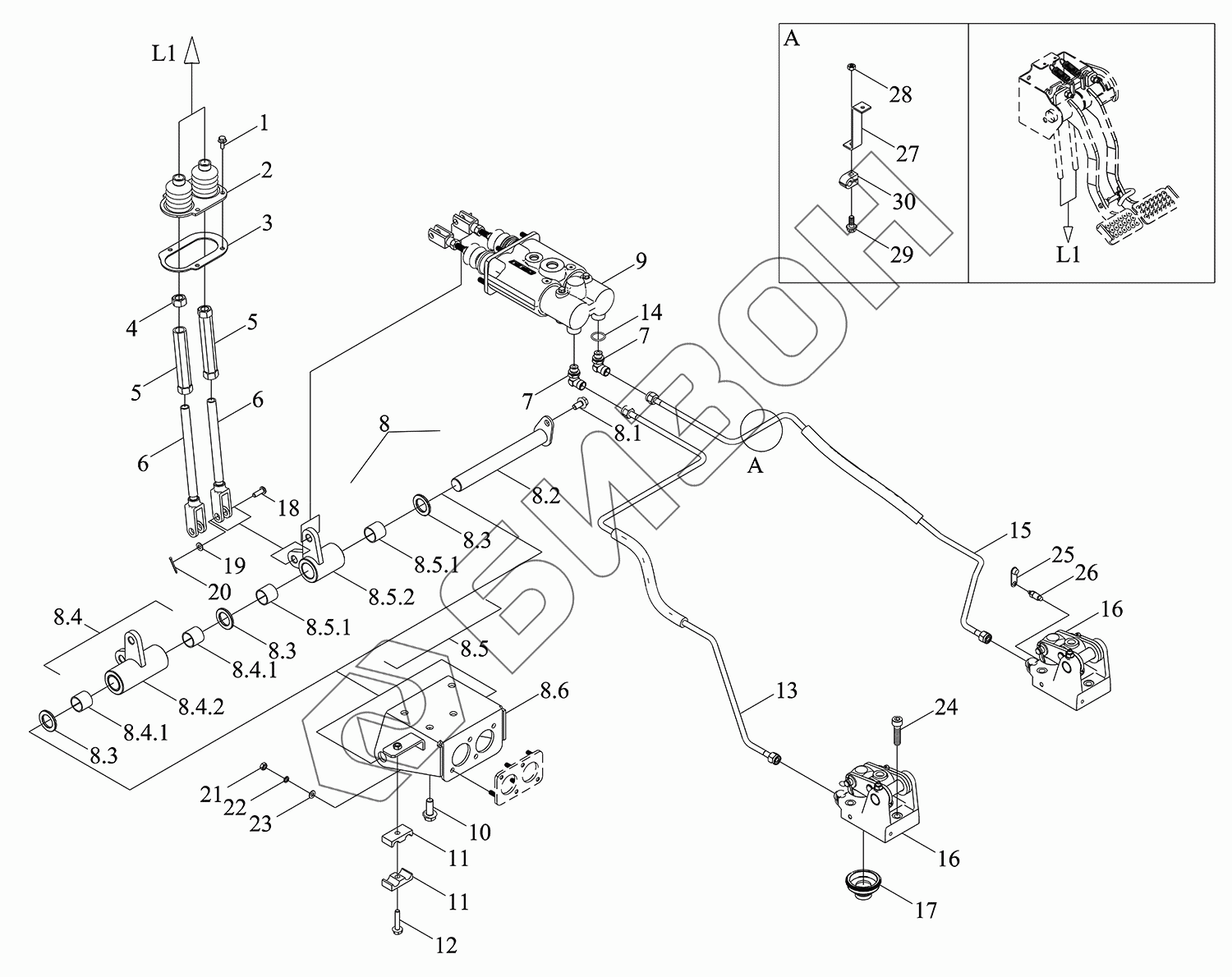

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-009K. Механизм управления тормозами 2
1
2
3
4
5
5
6
6
7
7
8
8.1
8.2
8.3
8.3
8.3
8.4
8.4.1
8.4.1
8.4.2
8.5
8.5.1
8.5.1
8.5.2
8.6
9
10
11
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N433020000K | TM7N433020000K | Управление тормозами |
Загрузка ...
|
|
| 1 | GBT5789-M5X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 2 | TM7N433030031 | Пыльник |
Загрузка ...
|
|
| 3 | TB3S433010011a | Втулка тормоза сцепления уплотнительная |
Загрузка ...
|
|
| 4 | GBT6171-M12X1.5-8-A3L | Гайка |
Загрузка ...
|
|
| 5 | TE354.433-03 | Стержень соединительный |
Загрузка ...
|
|
| 6 | TM7N433030019 | Тяга |
Загрузка ...
|
|
| 7 | GBT3738-L10 | Штуцер |
Загрузка ...
|
|
| 8 | TM7N433010039K | Основание кронштейна |
Загрузка ...
|
|
| 8.1 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 8.2 | TM7N433030023 | Вал упорный |
Загрузка ...
|
|
| 8.3 | TL02433060005 | Прокладка |
Загрузка ...
|
|
| 8.4 | TM7N433030045 | Втулка поворотная |
Загрузка ...
|
|
| 8.4.1 | TD2C212010022 | Втулка композитная |
Загрузка ...
|
|
| 8.4.2 | TM7N433030027 | Втулка поворотная |
Загрузка ...
|
|
| 8.5 | TM7N433030046 | Втулка поворотная |
Загрузка ...
|
|
| 8.5.1 | TD2C212010022 | Втулка композитная |
Загрузка ...
|
|
| 8.5.2 | TM7N433030028 | Втулка поворотная |
Загрузка ...
|
|
| 8.6 | TM7N433010040K | Кронштейн |
Загрузка ...
|
|
| 9 | P7P43801110 | Блок цилиндров тормозных |
Загрузка ...
|
|
| 10 | GBT5789-M12X30-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 11 | BZF0031-112 | Зажим трубы двойной |
Загрузка ...
|
|
| 12 | GBT5789-M8X40-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 13 | TM7N433050011 | Штуцер левого тормозного шланга |
Загрузка ...
|
|
| 14 | TS09580010004 | Кольцо уплотнительное |
Загрузка ...
|
|
| 15 | TM7N433010045K | Маслопровод |
Загрузка ...
|
|
| 16 | TN2P433010023 | Цилиндр |
Загрузка ...
|
|
| 17 | TN2P433010025 | Подставка |
Загрузка ...
|
|
| 18 | GBT882-B10X30-A3L | Ось |
Загрузка ...
|
|
| 19 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 20 | GBT91-3.2X32-A3L | Шплинт |
Загрузка ...
|
|
| 21 | GBT6170-M8-8-A2L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 22 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 23 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 24 | GBT70.1-M10X45-8.8 | Винт |
Загрузка ...
|
|
| 25 | TD950.43.5-05 | Чехол пылезащитный |
Загрузка ...
|
|
| 26 | TD950.43.5-04 | Винт |
Загрузка ...
|
|
| 27 | TM7N433050008 | Кронштейн трубки |
Загрузка ...
|
|
| 28 | GBT6171-M12X1.5-LH-8-A3L | Гайка |
Загрузка ...
|
|
| 29 | GBT5789-M6X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 30 | P7P37801111 | Зажим трубы одиночный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
