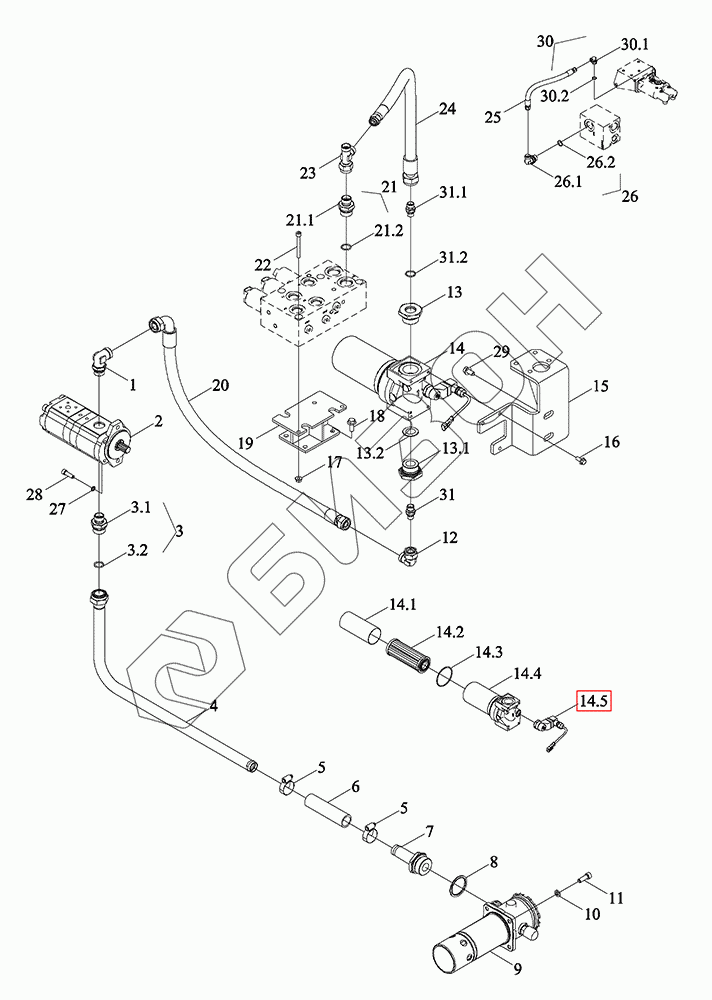

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-009K. Насос, фильтр и трубопроводы
1
2
3
3.1
3.2
4
5
5
6
7
8
9
10
11
12
13
13.1
13.2
14
14.1
14.2
14.3
14.4
14.5
15
16
17
18
19
20
21
21.1
21.2
22
23
24
25
26
26.1
26.2
27
28
29
30
30.1
30.2
31
31
31.1
31.2
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N403050000K | TM7N403050000K | Трубопровод |
Загрузка ...
|
|
| 1 | TG1454.402J.2 | Уголок |
Загрузка ...
|
|
| 2 | TM7N403020001K | Насос двойной 20+20Л |
Загрузка ...
|
|
| 3 | TC03581030007 | Сборка прямого проходного соединителя M33-28 |
Загрузка ...
|
|
| 3.1 | GBT3733-L28 | Штуцер прямого соединения с обжимным кольцом L28 |
Загрузка ...
|
|
| 3.2 | TS09580010011 | Кольцо уплотнительное 29.6X2.9-M33X2 |
Загрузка ...
|
|
| 4 | TK4030507000 | Труба |
Загрузка ...
|
|
| 5 | Q67638 | Хомут шланга B-типа |
Загрузка ...
|
|
| 6 | TA700.58-02 | Шланг всасывания масла |
Загрузка ...
|
|
| 7 | TK4030306000 | Маслопровод |
Загрузка ...
|
|
| 8 | JBT982-48 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 9 | TK4030302000 | Фильтр всасывания масла |
Загрузка ...
|
|
| 10 | TE250.55-03 | Шайба |
Загрузка ...
|
|
| 11 | GBT70.1-M10X30-8.8-A3L | Винт с цилиндрической головкой и внутренним шестигранником M10X30-8.8-A3L |
Загрузка ...
|
|
| 12 | GBT3754-L18 | Фитинг комбинированный угловой с коническим уплотнением L18 |
Загрузка ...
|
|
| 13 | TM7N403090009 | Фитинги концевые прямые с внутренней резьбой M42-M27 |
Загрузка ...
|
|
| 13.1 | TM7N403090008 | Корпус концевого прямого фитинга с внутренней резьбой M42-M27 |
Загрузка ...
|
|
| 13.2 | GBT19674.2-M42X2E | Кольцо уплотнительное M42X2E |
Загрузка ...
|
|
| 14 | TN2P403010057a | Фильтр среднего давления 240 |
Загрузка ...
|
|
| 14.1 | TN2P403010064 | Ткань технологическая фильтровальная |
Загрузка ...
|
|
| 14.2 | TN2P403010062 | Элемент фильтрующий 240 |
Загрузка ...
|
|
| 14.3 | TN2P403010065 | Кольцо уплотнительное круглого сечения |
Загрузка ...
|
|
| 14.4 | TN2P403010063a | Основание фильтра |
Загрузка ...
|
|
| 14.5 | TP4M402010037a | Генератор моноэлектрический |
Загрузка ...
|
|
| 15 | TM7N403030021K | Кронштейн |
Загрузка ...
|
|
| 16 | GBT5789-M8X20-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-10.9-A2L |
Загрузка ...
|
|
| 17 | GBT6177.1-M8-10-A2L | Гайка с фланцем M8-10-A2L |
Загрузка ...
|
|
| 18 | GBT5789-M10X25-8.8-A3L | Болт с шестигранной головкой и фланцем M10X25-8.8-A3L |
Загрузка ...
|
|
| 19 | TN1S403080005 | Кронштейн |
Загрузка ...
|
|
| 20 | TM7N403030022K | Маслопровод |
Загрузка ...
|
|
| 21 | GE20D28.24.92.7 | Сборка прямого проходного соединителя 22-18 |
Загрузка ...
|
|
| 21.1 | GL06702050007 | Корпус прямого проходного соединителя 22-18 |
Загрузка ...
|
|
| 21.2 | TS09580010008 | Кольцо уплотнительное 19.3X2.2-M22X1.5 |
Загрузка ...
|
|
| 22 | GBT70.1-M8X70-10.9-A2L | Винт с цилиндрической головкой с внутренним шестигранником M8X70-10.9-A2L |
Загрузка ...
|
|
| 23 | TG1854.403P.6 | Тройник в сборе |
Загрузка ...
|
|
| 24 | TM7N403030017K | Шланг |
Загрузка ...
|
|
| 25 | TM7N403030002K | Маслопровод |
Загрузка ...
|
|
| 26 | TC04400020003 | Фитинг регулируемый M18-12 в сборе |
Загрузка ...
|
|
| 26.1 | TC04400020002 | Соединение регулируемое M18-12 |
Загрузка ...
|
|
| 26.2 | TS09580010006 | Кольцо уплотнительное 15.3X2.2-M18X1.5 |
Загрузка ...
|
|
| 27 | GBT93-10-A3L | Шайба стандартная пружинная 10-A3L |
Загрузка ...
|
|
| 28 | GBT70.1-M10X35-8.8 | Винт |
Загрузка ...
|
|
| 29 | GBT5789-M16X30-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 30 | TC03402230006 | Сборка регулируемого соединения m14-10 |
Загрузка ...
|
|
| 30.1 | GBT3738-L10 | Соединитель угловой с регулируемым направлением с обжимной втулкой L10 |
Загрузка ...
|
|
| 30.2 | TS09580010004 | Кольцо уплотнительное 11.3X2.2-M14X1.5 |
Загрузка ...
|
|
| 31 | TS17402030033 | Штуцер прямого соединения с обжимным кольцом M27X2-18 |
Загрузка ...
|
|
| 31.1 | TS17402030034 | Штуцер с обжимным кольцом прямой M27X2-18 |
Загрузка ...
|
|
| 31.2 | TS09580010009 | Кольцо уплотнительное 23.6X2.9-M27X2 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
