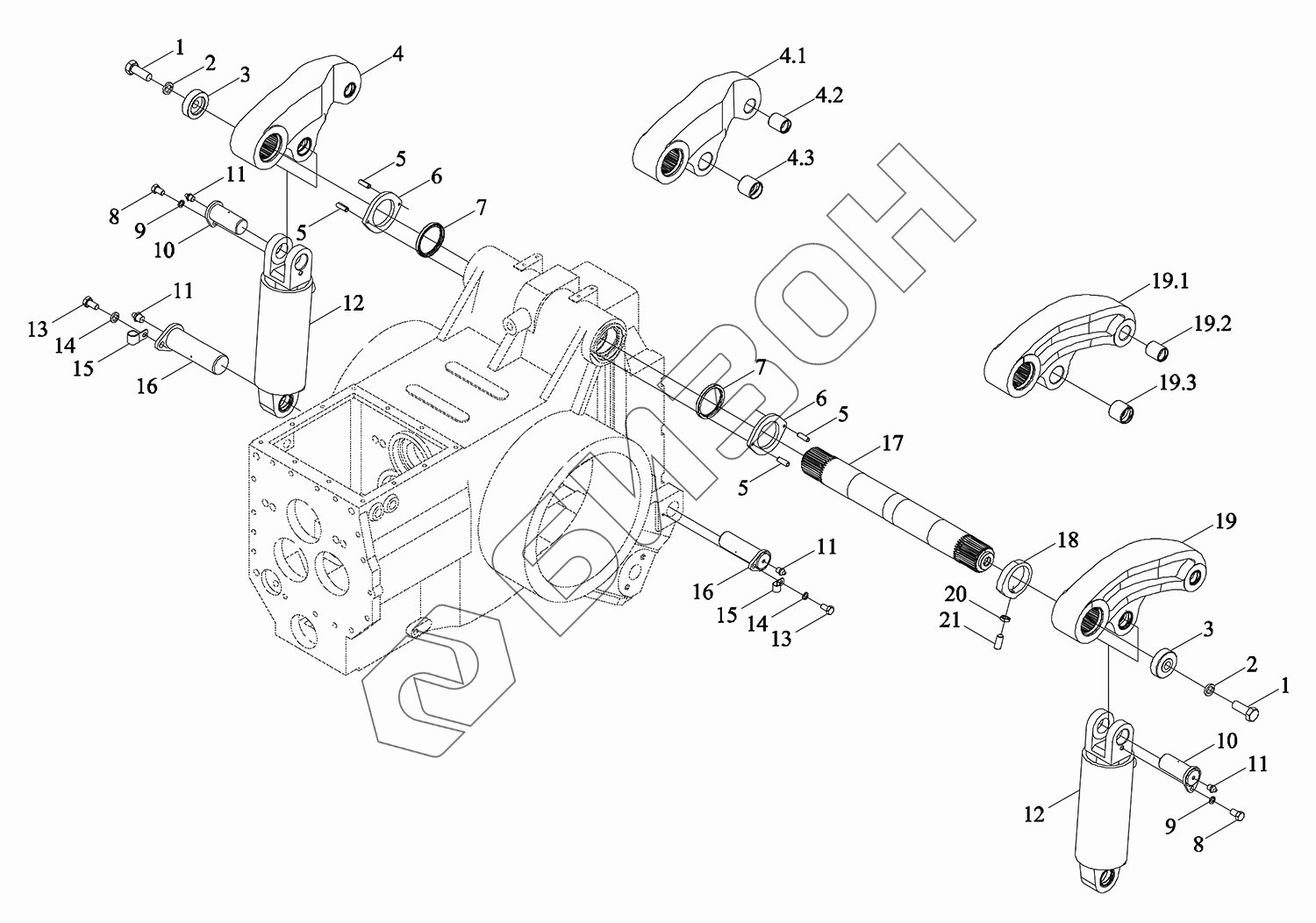

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-009K. Подъёмное устройство
1
1
2
2
3
3
4
4.1
4.2
4.3
5
5
5
5
6
6
7
7
8
8
9
9
10
10
11
11
11
11
12
12
13
13
14
14
15
15
16
16
17
18
19
19.1
19.2
19.3
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TK5510100000 | TK5510100000 | Устройство подъёмное в сборе |
Загрузка ...
|
|
| 1 | GBT5786-M22X1.5X60-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2 | GBT93-22-A0P | Шайба стандартная пружинная |
Загрузка ...
|
|
| 3 | TK5510000400 | Подшипник |
Загрузка ...
|
|
| 4 | TK5510005000 | Плечо подъемное |
Загрузка ...
|
|
| 4.1 | TK5510001300 | Рычаг подъемный |
Загрузка ...
|
|
| 4.2 | TK5510001200 | Втулка |
Загрузка ...
|
|
| 4.3 | TK5510001100 | Втулка |
Загрузка ...
|
|
| 5 | GBT879.1-8X24 | Штифт |
Загрузка ...
|
|
| 6 | TK5510000300 | Крышка |
Загрузка ...
|
|
| 7 | GBT9877.1-B80X100X10D | Уплотнение внутреннее губы оси вращения каркаса |
Загрузка ...
|
|
| 8 | GBT5783-M12X20-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 9 | GBT93-12-A0P | Шайба стандартная пружинная |
Загрузка ...
|
|
| 10 | TK5510003000 | Ось |
Загрузка ...
|
|
| 11 | JBT7940.1-M10X1 | Пресс-масленка |
Загрузка ...
|
|
| 12 | TK5510101000 | Цилиндр |
Загрузка ...
|
|
| 13 | GBT5783-M10X20-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 14 | GBT93-10-A0P | Гровер |
Загрузка ...
|
|
| 15 | TF1204.481B-01 | Скоба зажимная |
Загрузка ...
|
|
| 16 | TK5510002000 | Ось |
Загрузка ...
|
|
| 17 | TK5510000200 | Вал |
Загрузка ...
|
|
| 18 | TK5510000100 | Кулачок |
Загрузка ...
|
|
| 19 | TK5510004000 | Рычаг подъемный |
Загрузка ...
|
|
| 19.1 | TK5510000900 | Рычаг подъемный |
Загрузка ...
|
|
| 19.2 | TK5510001200 | Втулка |
Загрузка ...
|
|
| 19.3 | TK5510001100 | Втулка |
Загрузка ...
|
|
| 20 | GBT6172.1-M12-04-A3L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 21 | GBT78-M12X30-45H-A3L | Болт с внутренним шестигранником |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
