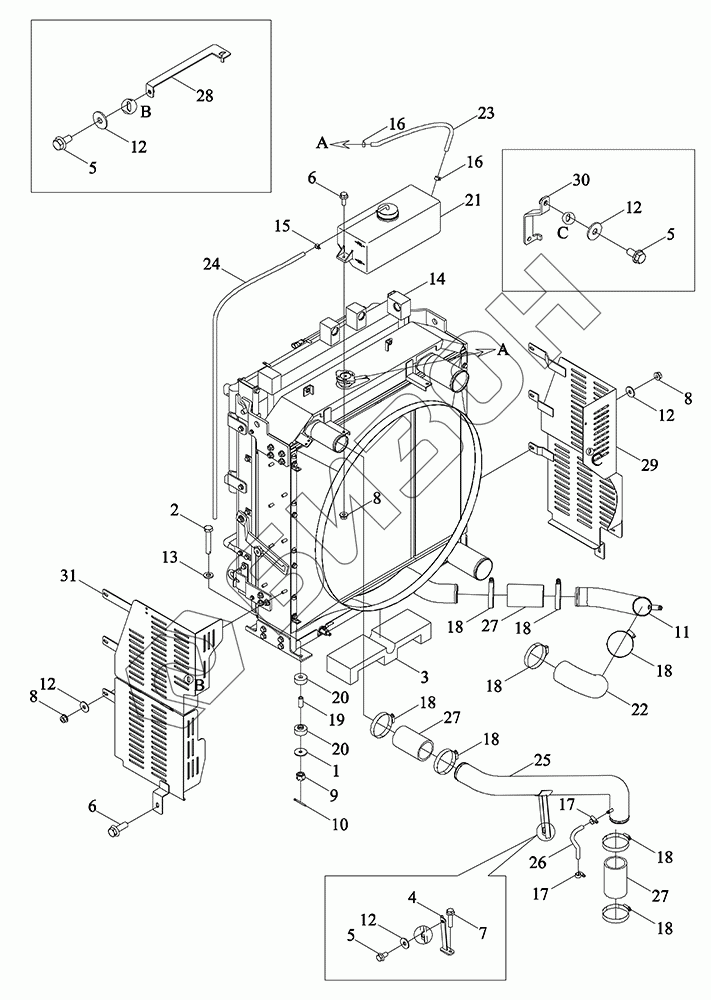

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-009K. Радиатор
1
2
3
4
5
5
5
6
6
7
8
8
8
9
10
11
12
12
12
12
12
13
14
15
16
16
17
17
18
18
18
18
18
18
18
18
19
20
20
21
22
23
24
25
26
27
27
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N131030000K | TM7N131030000K | Клапан тормозной |
Загрузка ...
|
|
| 1 | FT650.13.116 | Прокладка |
Загрузка ...
|
|
| 2 | GBT31.1-M10X70-8.8 | Болт |
Загрузка ...
|
|
| 3 | TM7N131030014K | Губка запечатывания |
Загрузка ...
|
|
| 4 | TS09131010001 | Кронштейн |
Загрузка ...
|
|
| 5 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 7 | GBT5789-M8X35-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 8 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 9 | GBT6178-M10-8-A3L | Болт |
Загрузка ...
|
|
| 10 | GBT91-2.5X28-A3L | Шплинт |
Загрузка ...
|
|
| 11 | TM7N131030006K | Труба приемная |
Загрузка ...
|
|
| 12 | GBT96.1-8-A3L | Шайба большая |
Загрузка ...
|
|
| 13 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 14 | TM7N131030001K | Комплект охлаждающего пакета |
Загрузка ...
|
|
| 15 | Q673B11 | Хомут стальной |
Загрузка ...
|
|
| 16 | Q673B13 | Хомут стальной |
Загрузка ...
|
|
| 17 | Q67516 | Хомут для шланга с червячным приводом типа А |
Загрузка ...
|
|
| 18 | Q67683 | Хомут для шланга с червячным приводом типа B |
Загрузка ...
|
|
| 19 | TM7N131030043K | Патрубок |
Загрузка ...
|
|
| 20 | TD800.131-11 | Прокладки резиновые |
Загрузка ...
|
|
| 21 | TG1204.13A-07a | Бак расширительный |
Загрузка ...
|
|
| 22 | TK1300028000 | Шланг |
Загрузка ...
|
|
| 23 | TK1300200001 | Шланг резиновый |
Загрузка ...
|
|
| 24 | TK1300200002 | Шланг резиновый |
Загрузка ...
|
|
| 25 | TM7N131030040K | Труба стальная |
Загрузка ...
|
|
| 26 | TK1300400200 | Трубка газоотводная |
Загрузка ...
|
|
| 27 | TK1300400700 | Шланг для слива воды из бака |
Загрузка ...
|
|
| 28 | TM7N131030038K | Сварка кронштейна |
Загрузка ...
|
|
| 29 | TM7N131030033K | Решётка защитная |
Загрузка ...
|
|
| 30 | TM7N131010003K | Кронштейн сварной |
Загрузка ...
|
|
| 31 | TM7N131030025K | Решётка защитная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
