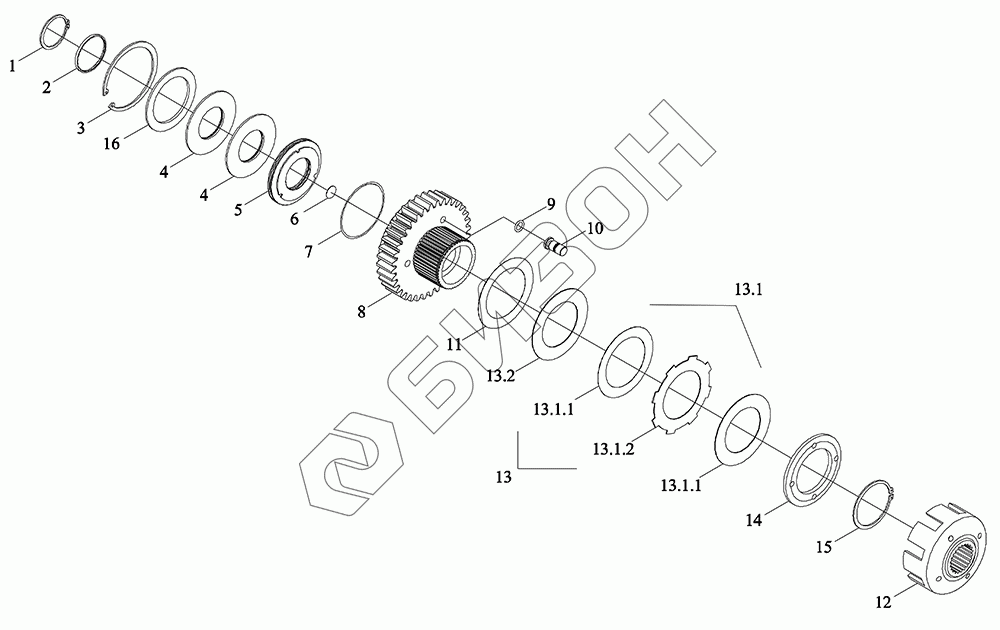

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-009K. Раздаточная коробка 2
1
2
3
4
4
5
6
7
8
9
10
11
12
13
13.1
13.1.1
13.1.1
13.1.2
13.2
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N421020000K | TM7N421020000K | Коробка раздаточная в сборе |
Загрузка ...
|
|
| TN2P421010003 | TN2P421010003 | Сцепление в сборе |
Загрузка ...
|
|
| 1 | TN2P421010022 | Кольцо пружинное стопорное для вала |
Загрузка ...
|
|
| 2 | TK4210001700 | Кольцо стопорное |
Загрузка ...
|
|
| 3 | GBT893.1-145 | Эластичное стопорное кольцо для отверстий |
Загрузка ...
|
|
| 4 | TN2P421010027 | Пружины дисковые |
Загрузка ...
|
|
| 5 | TN2P421010025 | Поршень |
Загрузка ...
|
|
| 6 | TN2P421010011 | Кольцо в форме О |
Загрузка ...
|
|
| 7 | GBT3452.1-132X3.55G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 8 | TN2P421010024 | Колесо зубчатое |
Загрузка ...
|
|
| 9 | GBT3452.1-8.75X1.80G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 10 | TN2P421010017 | Палец поршневой |
Загрузка ...
|
|
| 11 | TK4210002400 | Диск напорный |
Загрузка ...
|
|
| 12 | TK4210002600 | Корпус муфты |
Загрузка ...
|
|
| 13 | TK4210003700 | Диск напорный |
Загрузка ...
|
|
| 13.1 | TK4210005200 | Пластинка фрикционная |
Загрузка ...
|
|
| 13.1.1 | TK4210005300 | Накладки фрикционного диска |
Загрузка ...
|
|
| 13.1.2 | TK4210002700 | Пластина фрикционная |
Загрузка ...
|
|
| 13.2 | TK4210002300 | Диск напорный |
Загрузка ...
|
|
| 14 | TK4210002500 | Диск напорный |
Загрузка ...
|
|
| 15 | GBT894.1-90 | Кольцо эластичное стопорное для вала |
Загрузка ...
|
|
| 16 | TN2P421010030 | Кольцо стопорное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
