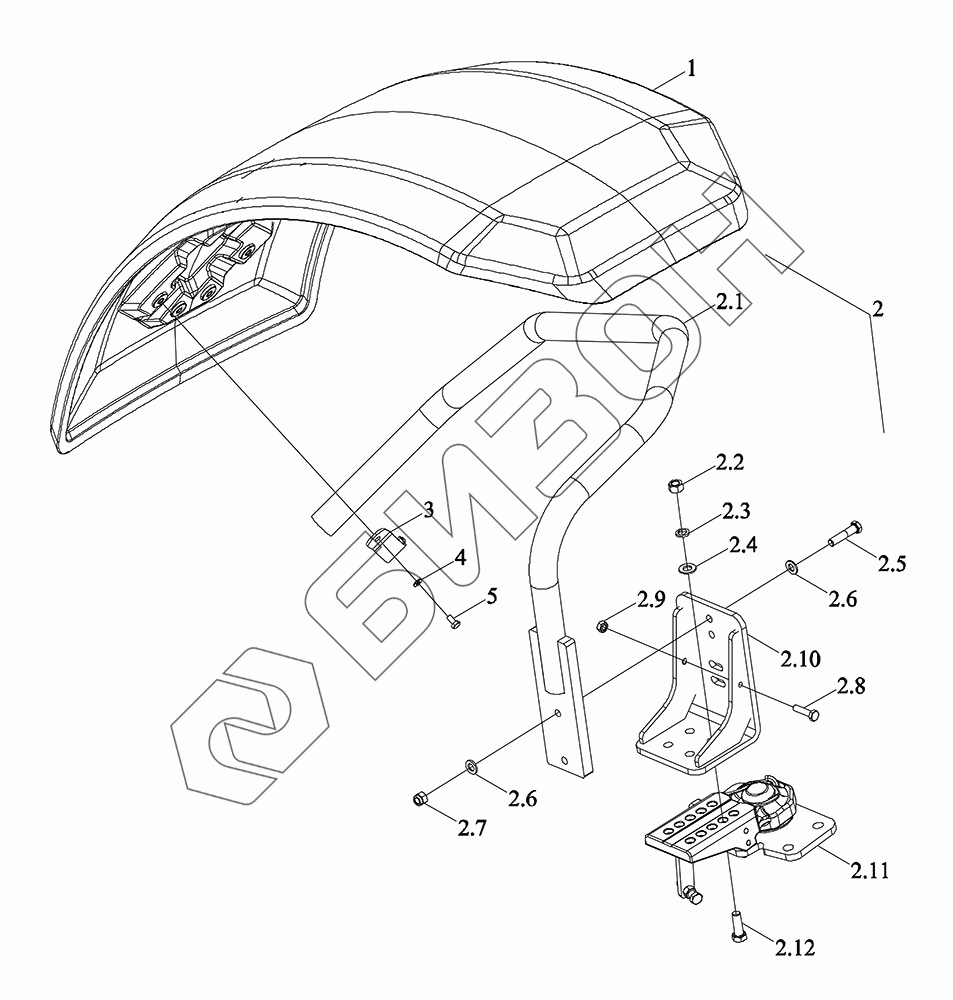

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Брызговик передний левый
1
2
2.1
2.2
2.3
2.4
2.5
2.6
2.6
2.7
2.8
2.9
2.10
2.11
2.12
3
4
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N477040000K | TM7N477040000K | Брызговик передний в сборе |
Загрузка ...
|
|
| TM7N477041000K | TM7N477041000K | Брызговик левый передний в сборе |
Загрузка ...
|
|
| 1 | TM6R477011200K | Крыло |
Загрузка ...
|
|
| 2 | TM7N477041100K | Кронштейн |
Загрузка ...
|
|
| 2.1 | TM7N477041110K | Трубка упорная |
Загрузка ...
|
|
| 2.2 | GBT6170-M14-10-A3L | Гайка шестигранная |
Загрузка ...
|
|
| 2.3 | GBT93-14-A3L | Гровер |
Загрузка ...
|
|
| 2.4 | GBT97.1-14-A3L | Шайба плоская |
Загрузка ...
|
|
| 2.5 | GBT5782-M12X55-10.9-A3L | Болт |
Загрузка ...
|
|
| 2.6 | GBT97.1-12-A3L | Шайба плоская |
Загрузка ...
|
|
| 2.7 | GBT889.1-M12-10-A3L | Контргайки с шестигранным фланцем и неметаллическими вставками |
Загрузка ...
|
|
| 2.8 | GBT5783-M10X40-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2.9 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 2.10 | TM6R477061120K | Кронштейн |
Загрузка ...
|
|
| 2.11 | TM7N477041120K | Опора монтажная |
Загрузка ...
|
|
| 2.12 | GBT5783-M14X40-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 3 | TM6R477011101K | Скоба крепёжная |
Загрузка ...
|
|
| 4 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 5 | GBT5783-M8X16-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
