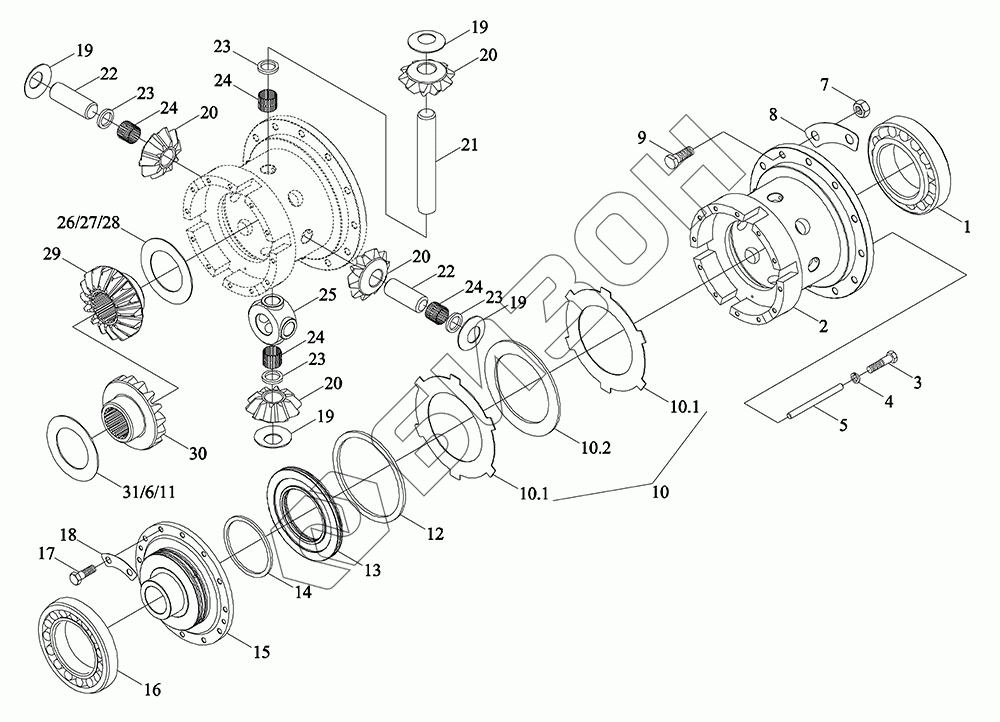

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Дифференциал
1
2
3
4
5
6
7
8
9
10
10.1
10.1
10.2
11
12
13
14
15
16
17
18
19
19
19
19
20
20
20
20
21
22
22
23
23
23
23
24
24
24
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TN2P382010000 | TN2P382010000 | Передача центральная заднего моста в сборе |
Загрузка ...
|
|
| TN2P382010001 | TN2P382010001 | Механизм дифференциальный |
Загрузка ...
|
|
| 1 | TN2P382010012 | Подшипники конические роликовые 30317 |
Загрузка ...
|
|
| 2 | TN2P382010002 | Корпус картера |
Загрузка ...
|
|
| 3 | GBT5783-M10X25-8.8-O | Болт |
Загрузка ...
|
|
| 4 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 5 | TK3820003900 | Штырь |
Загрузка ...
|
|
| 6 | TK3820003400 | Шайба регулировочное |
Загрузка ...
|
|
| 7 | GBT6171-M14X1.5-10-A3L | Гайка |
Загрузка ...
|
|
| 8 | TK3820002300 | Пластина замочная |
Загрузка ...
|
|
| 9 | TK3820002800 | Болт |
Загрузка ...
|
|
| 10 | TN2P382010007 | Диск фрикционный и проставка в сборе |
Загрузка ...
|
|
| 10.1 | TK3820001500 | Диск промежуточный |
Загрузка ...
|
|
| 10.2 | TK3820002000 | Диск фрикционный |
Загрузка ...
|
|
| 11 | TK3820003500 | Шайба регулировочное |
Загрузка ...
|
|
| 12 | TN2P382010010 | Кольцо уплотнительное-200X3.55G-FKM |
Загрузка ...
|
|
| 13 | TN2P382010008 | Диск напорный |
Загрузка ...
|
|
| 14 | TN2P382010009 | Кольцо круглого сечения-122X3.55G-FKM |
Загрузка ...
|
|
| 15 | TN2P382010006 | Крышка |
Загрузка ...
|
|
| 16 | TN2P382010011 | Подшипники конические роликовые 32218 |
Загрузка ...
|
|
| 17 | GBT5783-M10X30-10.9-O | Болт с шестигранной головкой |
Загрузка ...
|
|
| 18 | TK3820001900 | Пластина замочная |
Загрузка ...
|
|
| 19 | TK3820002100 | Шайба |
Загрузка ...
|
|
| 20 | TK3820000800 | Колесо зубчатое |
Загрузка ...
|
|
| 21 | TK3820000900 | Ось |
Загрузка ...
|
|
| 22 | TK3820001100 | Ось |
Загрузка ...
|
|
| 23 | TK3820001300 | Шайба |
Загрузка ...
|
|
| 24 | TK3820001800 | Подшипник |
Загрузка ...
|
|
| 25 | TK3820001200 | Кольцо центральное |
Загрузка ...
|
|
| 26 | TK3820002900 | Шайба регулировочное |
Загрузка ...
|
|
| 27 | TK3820003100 | Шайба регулировочное |
Загрузка ...
|
|
| 28 | TK3820003200 | Шайба регулировочное |
Загрузка ...
|
|
| 29 | TK3820000700 | Колесо зубчатое |
Загрузка ...
|
|
| 30 | TN2P382010003 | Колесо зубчатое |
Загрузка ...
|
|
| 31 | TK3820003300 | Шайба регулировочное |
Загрузка ...
|
