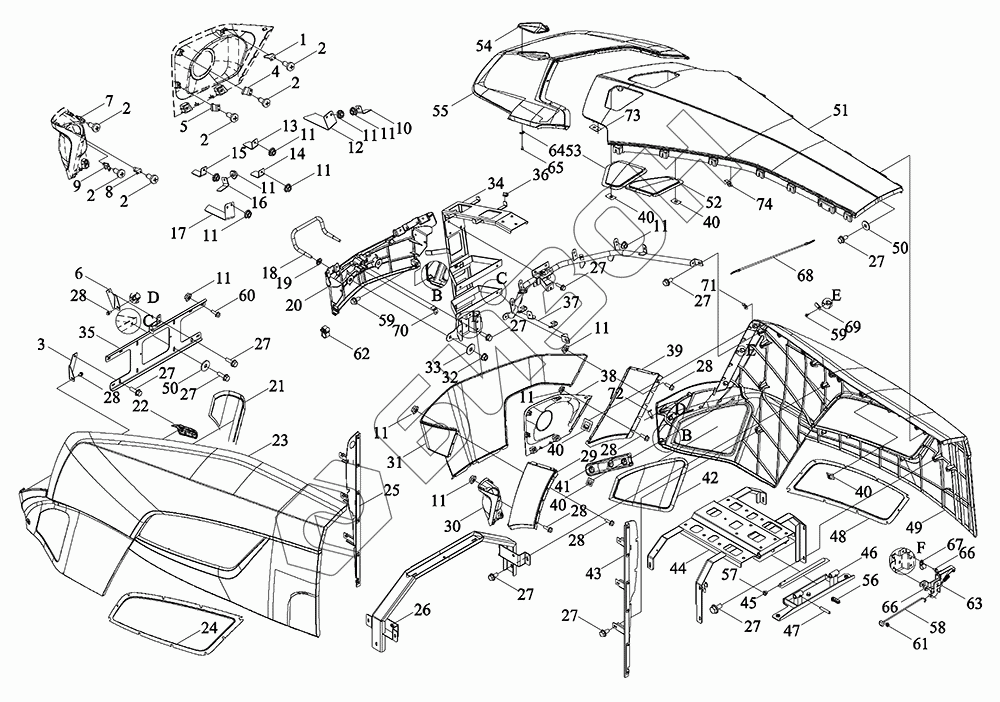

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Капот
1
2
2
2
2
2
2
3
4
5
6
7
8
9
10
11
11
11
11
11
11
11
11
11
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
27
27
27
27
27
27
27
27
28
28
28
28
28
28
29
30
31
32
33
34
35
36
37
38
39
40
40
40
40
40
41
42
43
44
45
46
47
48
49
50
50
51
52
53
54
55
56
57
58
59
59
60
61
62
63
64
65
66
67
68
69
70
70
71
71
72
72
73
74
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N471041000K | TM7N471041000K | Капот |
Загрузка ...
|
|
| TM7N471040000K | TM7N471040000K | Капот в сборе |
Загрузка ...
|
|
| TM7N471041100K | TM7N471041100K | Капот |
Загрузка ...
|
|
| 1 | TM5X471081102K | Пластина правая абажура 1 |
Загрузка ...
|
|
| 2 | GBT845-ST4.8X16 | Винт головки диска с поперечным пазом |
Загрузка ...
|
|
| 3 | TM7N471041066 | Кронштейн |
Загрузка ...
|
|
| 4 | TM7N471041047 | Пластина правая абажура 2 |
Загрузка ...
|
|
| 5 | TM6W471011056 | Пластина правая абажура 3 |
Загрузка ...
|
|
| 6 | TM7N471041067 | Кронштейн |
Загрузка ...
|
|
| 7 | TM6W471011052 | Пластина левая абажура 2 |
Загрузка ...
|
|
| 8 | TM5X471081101K | Пластина левая абажура 1 |
Загрузка ...
|
|
| 9 | TM6W471011053 | Пластина левая абажура 3 |
Загрузка ...
|
|
| 10 | TM7N471041040 | Опора передней сетчатой панели 1 |
Загрузка ...
|
|
| 11 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 12 | TM7N471041042 | Опора передней сетчатой панели 3 |
Загрузка ...
|
|
| 13 | TM7N471041044 | Опора передней сетчатой панели 5 |
Загрузка ...
|
|
| 14 | TM7N471041046 | Опора передней сетчатой панели 7 |
Загрузка ...
|
|
| 15 | TM7N471041045 | Опора передней сетчатой панели 6 |
Загрузка ...
|
|
| 16 | TM7N471041041 | Опора передней сетчатой панели 2 |
Загрузка ...
|
|
| 17 | TM7N471041043 | Опора передней сетчатой панели 4 |
Загрузка ...
|
|
| 18 | TM7R471031012 | Ручка |
Загрузка ...
|
|
| 19 | TD800.471A-05 | Подушка |
Загрузка ...
|
|
| 20 | TM7N471041004 | Комингс передний |
Загрузка ...
|
|
| 21 | TM7N471041007 | Сетка |
Загрузка ...
|
|
| 22 | TM7N471041052 | Блок левого бампера |
Загрузка ...
|
|
| 23 | TM7N471061001 | Лист капота машины левосторонний |
Загрузка ...
|
|
| 24 | TM7N471041050 | Панель капота левая задняя сетчатая |
Загрузка ...
|
|
| 25 | TM7N475060014 | Пластина левая наружная уплотнительная в сборе |
Загрузка ...
|
|
| 26 | TM7N471051013 | Кронштейн сварной |
Загрузка ...
|
|
| 27 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 28 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 29 | TM7N471041048 | Панель с левой передней сеткой |
Загрузка ...
|
|
| 30 | TM6R471051101K | Крышка капота левой фары |
Загрузка ...
|
|
| 31 | TM7N471041006 | Плита |
Загрузка ...
|
|
| 32 | GBT6177.1-M12-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 33 | GBT96.1-12-A3L | Шайба большая |
Загрузка ...
|
|
| 34 | TM7N471041013 | Кронштейн фары |
Загрузка ...
|
|
| 35 | TM7N471041078 | Пластины крепежные на дальнем и ближнем свете сварены вместе |
Загрузка ...
|
|
| 36 | TS06451011269 | Подушки опорные для стекла |
Загрузка ...
|
|
| 37 | TM7N471041015 | Кронштейн для крепления рабочего освещения сварен |
Загрузка ...
|
|
| 38 | TM6R471051102K | Крышка правой фары капота |
Загрузка ...
|
|
| 39 | TM7N471041049 | Капюшон с правой передней сетчатой петлей |
Загрузка ...
|
|
| 40 | Q39308 | Гайка |
Загрузка ...
|
|
| 41 | TM7N471041053 | Бампер с правой стороны |
Загрузка ...
|
|
| 42 | TM7N471041008 | Плита |
Загрузка ...
|
|
| 43 | TM7N475060015 | Пластина правая наружная уплотнительная в сборе |
Загрузка ...
|
|
| 44 | TM7N471051009a | Кронштейн заднего усиления капота |
Загрузка ...
|
|
| 45 | TM6W471011058 | Вал петли капота |
Загрузка ...
|
|
| 46 | TM7N471041030a | Сварка посадочного места петли капота |
Загрузка ...
|
|
| 47 | GBT879.1-5X28 | Штырь |
Загрузка ...
|
|
| 48 | TM7N471041051 | Панель капота правая задняя сетчатая |
Загрузка ...
|
|
| 49 | TM7N471061002 | Лист правосторонний капота машины |
Загрузка ...
|
|
| 50 | GBT96.1-8-A2 | Шайба большая |
Загрузка ...
|
|
| 51 | TM7N471051001a | Накладка |
Загрузка ...
|
|
| 52 | TM7N471041061 | Панель верхняя сетчатая справа |
Загрузка ...
|
|
| 53 | TM7N471041060 | Пластина левая часть для глаз на сетке |
Загрузка ...
|
|
| 54 | TM6W471011013 | Накладка |
Загрузка ...
|
|
| 55 | TM7N471041005 | Сетка |
Загрузка ...
|
|
| 56 | TM7N471051017 | Уплотнение A1500 |
Загрузка ...
|
|
| 57 | TM6W471011063 | Втулка нейлоновая |
Загрузка ...
|
|
| 58 | TM7N473040001a | Рычаг рычага |
Загрузка ...
|
|
| 59 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 60 | GBT5789-M6X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 61 | TN1S471041080 | Втулка резиновая |
Загрузка ...
|
|
| 62 | TM7N471041054 | Пломба M1950 |
Загрузка ...
|
|
| 63 | TS06473010002a | Замок капота |
Загрузка ...
|
|
| 64 | TM6W471011099 | Вставка |
Загрузка ...
|
|
| 65 | GBT845-ST6.3X16 | Винт головки диска с поперечным пазом |
Загрузка ...
|
|
| 66 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 67 | TS06471010013 | Зажим трубный |
Загрузка ...
|
|
| 68 | TC05471070060 | Шнур ограничительный |
Загрузка ...
|
|
| 69 | TM7N471041068 | Плита нажимная |
Загрузка ...
|
|
| 70 | TM7N471041070 | Плита нажимная |
Загрузка ...
|
|
| 70 | TM7N471041069 | Пластина нажимная 2 |
Загрузка ...
|
|
| 71 | TM7N471041077 | Пластина 10 |
Загрузка ...
|
|
| 71 | TM7N471041076 | Платформа 9 |
Загрузка ...
|
|
| 72 | TM7N471041072 | Платформа 5 |
Загрузка ...
|
|
| 72 | TM7N471041071 | Плита нажимная |
Загрузка ...
|
|
| 73 | TM7N471041073 | Платформа 6 |
Загрузка ...
|
|
| 74 | TM7N471041075 | Платформа 8 |
Загрузка ...
|
|
| 74 | TM7N471041074 | Платформа 7 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
