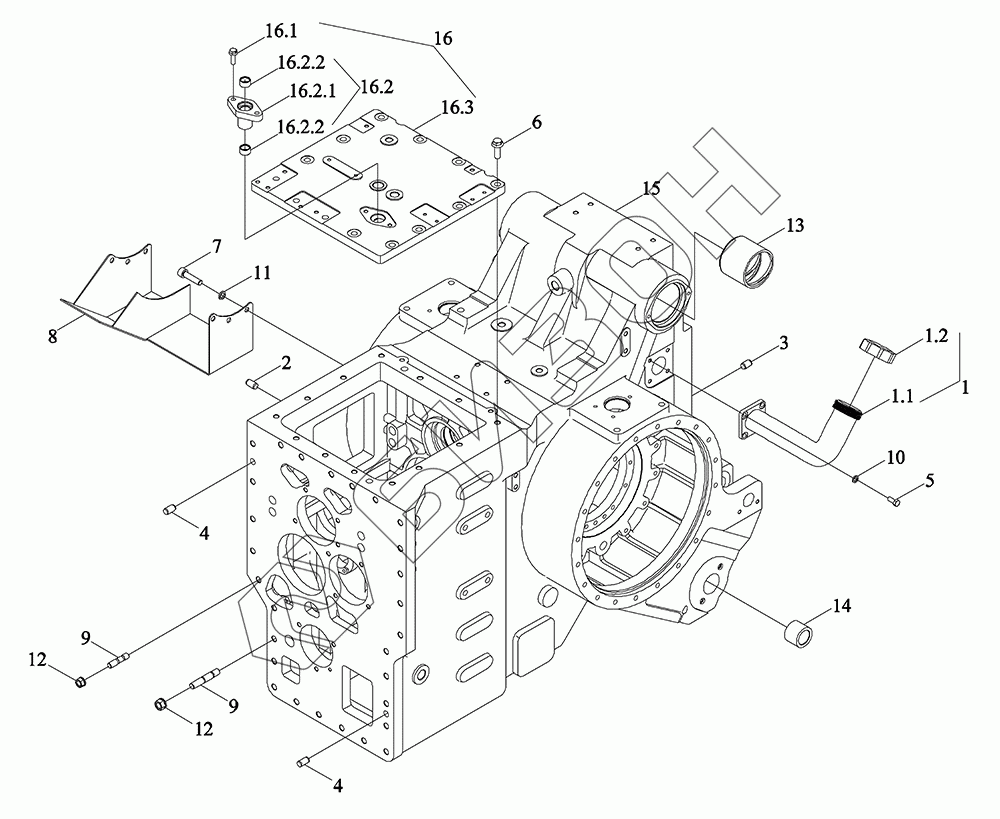

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Картер заднего моста в сборе
1
1.1
1.2
2
3
4
4
5
6
7
8
9
9
10
11
12
12
13
14
15
16
16.1
16.2
16.2.1
16.2.2
16.2.2
16.3
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N384020000 | TM7N384020000 | Картер заднего моста в сборе |
Загрузка ...
|
|
| 1 | TM7N384010008 | Штуцер заливной |
Загрузка ...
|
|
| 1.1 | TM6R384020003 | Труба заправочная заднего моста |
Загрузка ...
|
|
| 1.2 | FT800.38.017 | Крышка заливной горловины |
Загрузка ...
|
|
| 2 | GBT119.1-12m6X22-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 3 | GBT119.1-16M6X26-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 4 | GBT119.1-16M6X30-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 5 | GBT5783-M10X25-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 6 | GBT16674.1-M14X40-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 7 | GBT70.1-M12X25-8.8-A3L | Винт |
Загрузка ...
|
|
| 8 | TN2P384010004 | Перегородка |
Загрузка ...
|
|
| 9 | GBT899-AM16-M16X50-10.9-A3L | Шпилька с двойной головкой |
Загрузка ...
|
|
| 10 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 11 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 12 | SPL-CO-M16-10-F3 | Гайка с фланцем |
Загрузка ...
|
|
| 13 | TM7N384010003 | Втулка антифрикции подъемного вала |
Загрузка ...
|
|
| 14 | TM7N384010004 | Втулка |
Загрузка ...
|
|
| 15 | TN2P384010001a | Корпус картера |
Загрузка ...
|
|
| 16 | TM7N384020002 | Установка верхней крышки заднего моста |
Загрузка ...
|
|
| 16.1 | GBT5789-M10X30-10.9-O | Болт |
Загрузка ...
|
|
| 16.2 | TM7N384020005 | Втулка |
Загрузка ...
|
|
| 16.2.1 | TM7N384020006 | Втулка вала |
Загрузка ...
|
|
| 16.2.2 | TG1204.373.1.1.1-03 | Втулка |
Загрузка ...
|
|
| 16.3 | TM7N384020007 | Крышка верхняя |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
