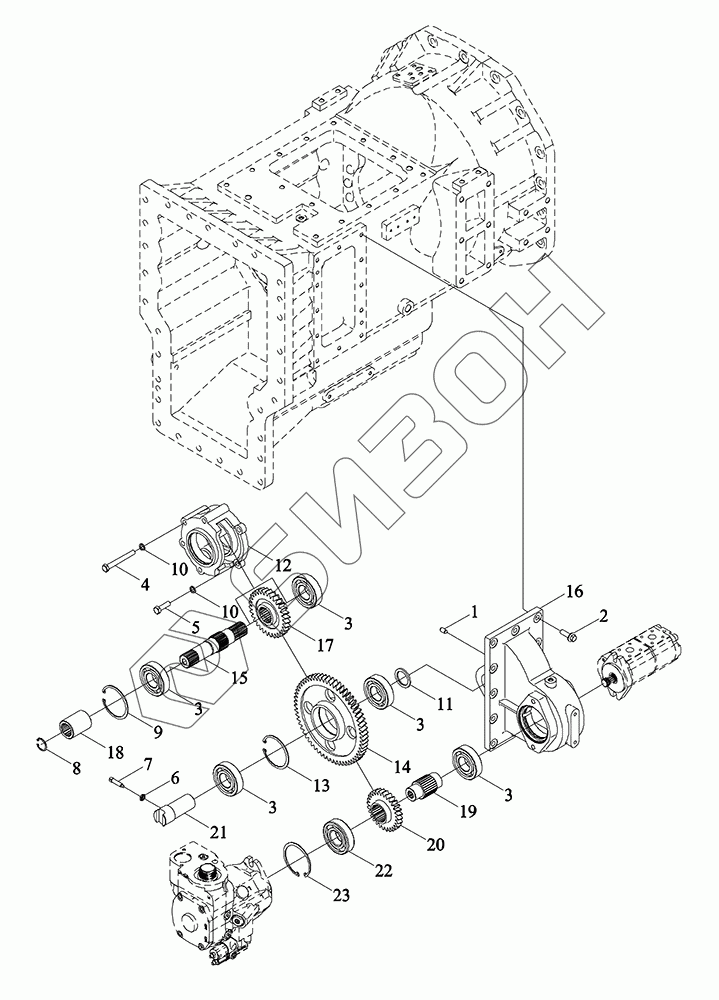

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Коробка раздаточная
1
2
3
3
3
3
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N424020000 | TM7N424020000 | Коробка раздаточная |
Загрузка ...
|
|
| 1 | GBT119.1-10m6X18-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 2 | GBT16674.1-M12X35-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 3 | PIS01060014 | Подшипник |
Загрузка ...
|
|
| 4 | GBT5782-M12X100-8.8-O | Болт |
Загрузка ...
|
|
| 5 | GBT5783-M12X40-8.8-O | Болт |
Загрузка ...
|
|
| 6 | GBT6172.1-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 7 | GBT85-M10X40-33H | Винт |
Загрузка ...
|
|
| 8 | GBT893.1-34 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
|
| 9 | GBT893.1-90 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
|
| 10 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 11 | TK4240000200 | Кольцо прокладное |
Загрузка ...
|
|
| 12 | TM7N424010001 | Постель подшипника |
Загрузка ...
|
|
| 13 | TM7N424010002 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
|
| 14 | TN2P424010001 | Шестерня паразитная |
Загрузка ...
|
|
| 15 | TN2P424010002 | Вал входной распределителя |
Загрузка ...
|
|
| 16 | TN2P424020004 | Корпус раздаточной коробки |
Загрузка ...
|
|
| 17 | TN2P424010005 | Колесо зубчатое |
Загрузка ...
|
|
| 18 | TN2P424010006 | Рукав внутренний шлицевой |
Загрузка ...
|
|
| 19 | TN2P424020007 | Вал |
Загрузка ...
|
|
| 20 | TN2P424020008 | Колесо зубчатое |
Загрузка ...
|
|
| 21 | TN2P424010009 | Вал |
Загрузка ...
|
|
| 22 | PIS01060015 | Подшипник |
Загрузка ...
|
|
| 23 | GBT893.1-100 | Кольцо стопорное для отверстий |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
