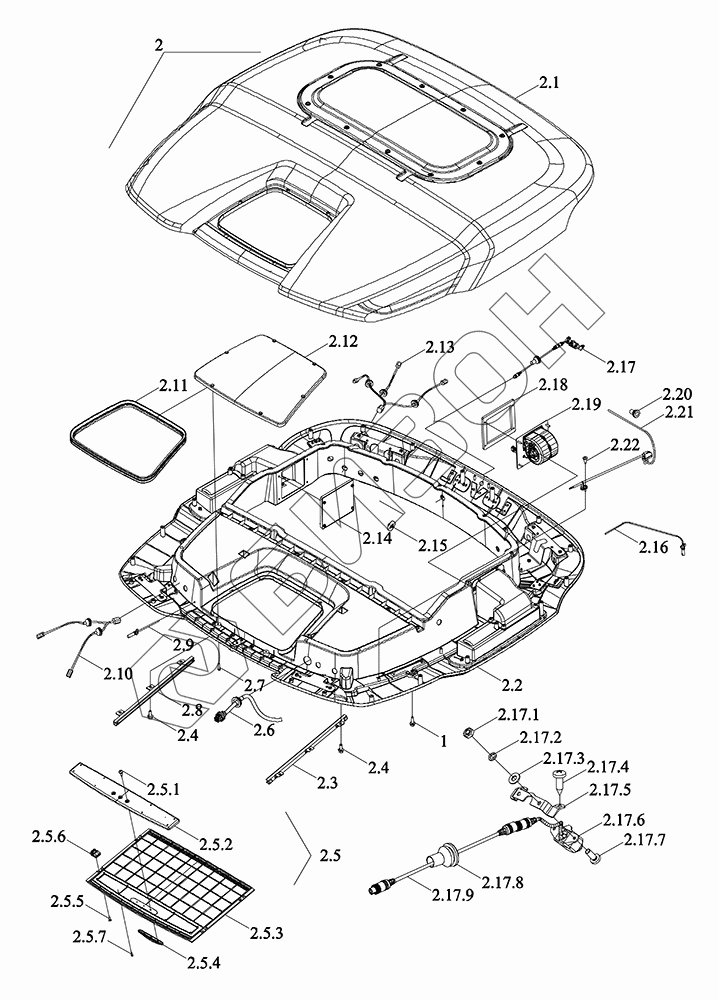

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Крыша

Тип техники

Марка

Модель

Схема

2.1

2.2

2.3

2.4

2.5

2.5.1

2.5.2

2.5.3

2.5.4

2.5.5

2.5.6

2.5.7

2.6

2.7

2.8

2.9

2.10

2.11

2.12

2.13

2.14

2.15

2.16

2.17

2.17.1

2.17.2

2.17.3

2.17.4

2.17.5

2.17.6

2.17.7

2.17.8

2.17.9

2.18

2.19

2.20

2.21

2.22

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM7N451080000K	TM7N451080000K	Кабина в сборе	Загрузка ...
TM6W451033000	TM6W451033000	Крыша в сборе	Загрузка ...
1	GBT5789-M8X35-8.8-A2L	Болт с фланцем	Загрузка ...
2	TM6W451033100a	Крышка	Загрузка ...
2.1	TM6W451033110	Крыша в сборе	Загрузка ...
2.2	TM6W451033120a	Накладка внутренняя верхняя	Загрузка ...
2.3	TM6W451033150	Направляющая	Загрузка ...
2.4	GBT5789-M6X16-8.8-A2L	Болт с фланцем	Загрузка ...
2.5	TM6W451033140	Плита	Загрузка ...
2.5.1	GBT845-ST4.8X16	Винт головки диска с поперечным пазом	Загрузка ...
2.5.2	TM6W451033143	Крышка	Загрузка ...
2.5.3	TM6W451033141	Козырек солнцезащитный	Загрузка ...
2.5.4	TM6W451033142	Ручка	Загрузка ...
2.5.5	GBT846-ST4.2X16	Винт само-выстукивания кросс-паза потайной головки	Загрузка ...
2.5.6	TM6W451033144	Блок скользящий	Загрузка ...
2.5.7	GBT845-ST3.5X9.5	Винт	Загрузка ...
2.6	TM6W486010016	Жгут	Загрузка ...
2.7	GBT818-M6X30-4.8-A2L	Винт	Загрузка ...
2.8	TM6W451033160	Направляющая	Загрузка ...
2.9	TM6W486010006	Шланг стеклоомывателя	Загрузка ...
2.10	TM6W486010008	Линия перехода	Загрузка ...
2.11	BZF0063-951	Полоса уплотнительная	Загрузка ...
2.12	TM6W451033130	Окно слуховое	Загрузка ...
2.13	TM6W486010009	Жгут	Загрузка ...
2.14	TM5Q451033101	Накладка	Загрузка ...
2.15	TM6W451033126	Заглушка	Загрузка ...
2.16	TM6W486010007	Шланг стеклоомывателя	Загрузка ...
2.17	TM6W451033180	Балка верхняя	Загрузка ...
2.17.1	GBT6170-M4-8-A2L	Гайка	Загрузка ...
2.17.2	GBT93-4-A3L	Гровер	Загрузка ...
2.17.3	GBT97.1-4-A3L	Шайба плоская	Загрузка ...
2.17.4	GBT845-ST4.8X16	Винт головки диска с поперечным пазом	Загрузка ...
2.17.5	TM6W451033181	Плита монтажная	Загрузка ...
2.17.6	BZF0077-015	Видеокамера	Загрузка ...
2.17.7	GBT818-M4X10-4.8-A2L	Винт с поперечной канавкой	Загрузка ...
2.17.8	TM6W451033188	Катушка	Загрузка ...
2.17.9	TR2S487010003	Линия обратной связи	Загрузка ...
2.18	TM6W451033193	Крышка герметическая	Загрузка ...
2.19	TM6W451033190	Вентилятор	Загрузка ...
2.20	TM6W451033188	Катушка	Загрузка ...
2.21	BZF0081-004	Антенна	Загрузка ...
2.22	GBT845-ST4.8X16	Винт головки диска с поперечным пазом	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
