Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Лестница

Тип техники

Марка

Модель

Схема

1.1

1.1.1

1.1.2

1.1.3

1.1.4

1.1.5

1.1.6

1.1.7

1.1.8

1.1.9

1.2

1.3

1.4

1.5

1.6

1.7

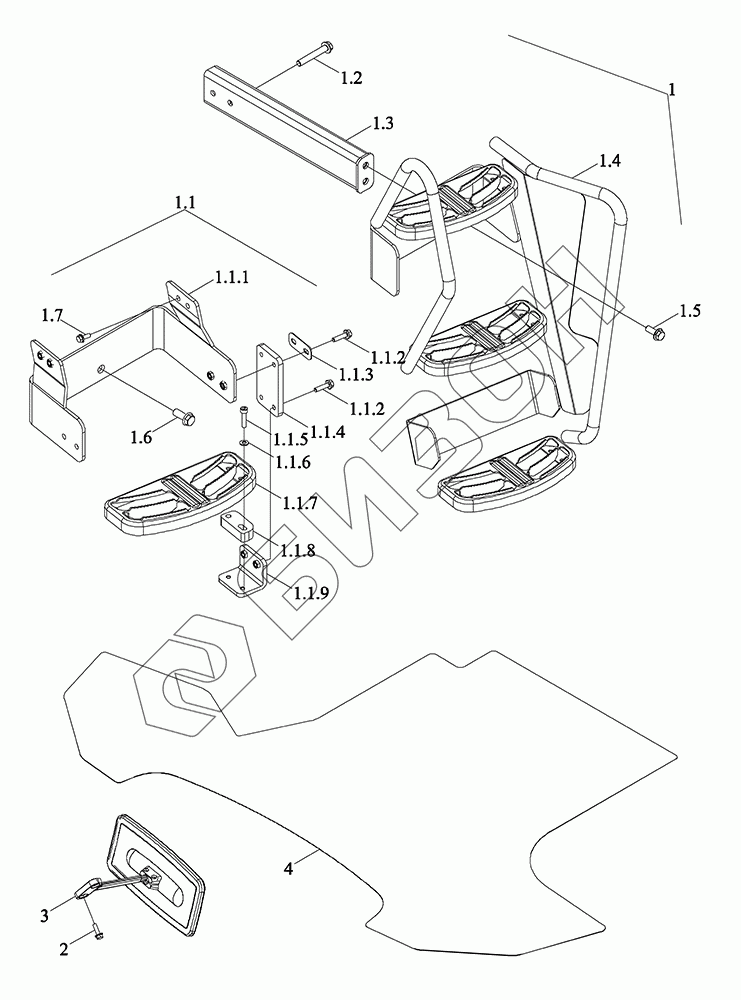

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM7N451080000K	TM7N451080000K	Кабина в сборе	Загрузка ...
TM7N451080004K	TM7N451080004K	Комплектующие кабины	Загрузка ...
1	TM7N451080023K	Кронштейн фонаря	Загрузка ...
1.1	TM7N451080057K	Узел нижней педали лестницы с косынкой	Загрузка ...
1.1.1	TP4P451012001K	Ступень лестницы	Загрузка ...
1.1.2	GBT5789-M8X30-8.8-A2L	Болт с фланцем	Загрузка ...
1.1.3	TD1C451010011	Подушка	Загрузка ...
1.1.4	TM7N451010010	Лента соединительная	Загрузка ...
1.1.5	GBT70.1-M8X35-8.8-A2L	Винт с цилиндрической головкой с внутренним шестигранником	Загрузка ...
1.1.6	GBT97.1-8-A3L	Шайба плоская	Загрузка ...
1.1.7	TM7N451080005K	Ступень лестницы	Загрузка ...
1.1.8	TP4P451012017K	Колодки	Загрузка ...
1.1.9	TM7N451010011	Сварка монтажной пластины педали	Загрузка ...
1.2	GBT5789-M12X80-8.8-A2L	Болт	Загрузка ...
1.3	TM7N451080036K	Кронштейн сварной для крепления лестницы	Загрузка ...
1.4	TM7N451080022K	Кронштейн фонаря	Загрузка ...
1.5	GBT5789-M12X30-8.8-A2L	Болт с фланцем	Загрузка ...
1.6	GBT5789-M14X35-8.8-A2L	Болт	Загрузка ...
1.7	GBT5789-M8X20-8.8-A2L	Болт с фланцем	Загрузка ...
2	GBT5789-M6X20-8.8-A2L	Болт с фланцем	Загрузка ...
3	TM7N451080039K	зеркало задней обзорности	Загрузка ...
4	TM6W453042101	Прокладка бумажная	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
