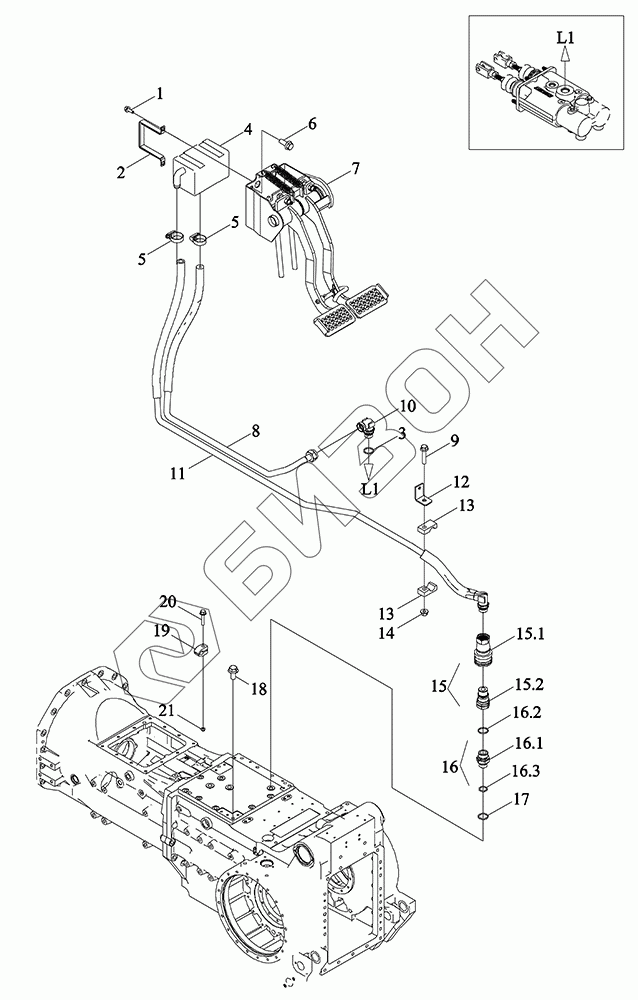

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Механизм управления рабочими тормозами
1
2
3
4
5
5
6
7
8
9
10
11
12
13
13
14
15
15.1
15.2
16
16.1
16.2
16.3
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N433060000 | TM7N433060000 | Управление тормозами |
Загрузка ...
|
|
| 1 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 2 | TP7P438010005 | Скоба крепёжная |
Загрузка ...
|
|
| 3 | TS09580010006 | Кольцо уплотнительное |
Загрузка ...
|
|
| 4 | TM7N433010057K | Блок тормозной |
Загрузка ...
|
|
| 5 | Q67522 | Хомут |
Загрузка ...
|
|
| 6 | GBT5789-M10X25-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 7 | TM7N433020001K | Подножка тормозная |
Загрузка ...
|
|
| 8 | TM7N433050004 | Труба сливная |
Загрузка ...
|
|
| 9 | GBT5789-M8X40-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10 | GBT3738-L15 | Штуцер соединительный |
Загрузка ...
|
|
| 11 | TM7N433060001 | Узел обратной магистрали тормозного насоса 2 |
Загрузка ...
|
|
| 12 | TM7N433010043K | Кронштейн |
Загрузка ...
|
|
| 13 | BZF0031-303 | Зажим трубный |
Загрузка ...
|
|
| 14 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 15 | TM7N433010017K | Штуцер |
Загрузка ...
|
|
| 15.1 | TC02583010004 | Штуцер |
Загрузка ...
|
|
| 15.2 | TC02583010005 | Штуцер |
Загрузка ...
|
|
| 16 | TC02582010007 | Штуцер переходной |
Загрузка ...
|
|
| 16.1 | TC02582010008 | Штуцер |
Загрузка ...
|
|
| 16.2 | TS09580010006 | Кольцо уплотнительное |
Загрузка ...
|
|
| 16.3 | TS09580010008 | Кольцо уплотнительное |
Загрузка ...
|
|
| 17 | TS09580010004 | Кольцо уплотнительное |
Загрузка ...
|
|
| 18 | GBT5789-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 19 | P7P37801111 | Зажим трубы одиночный |
Загрузка ...
|
|
| 20 | GBT5789-M6X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 21 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
