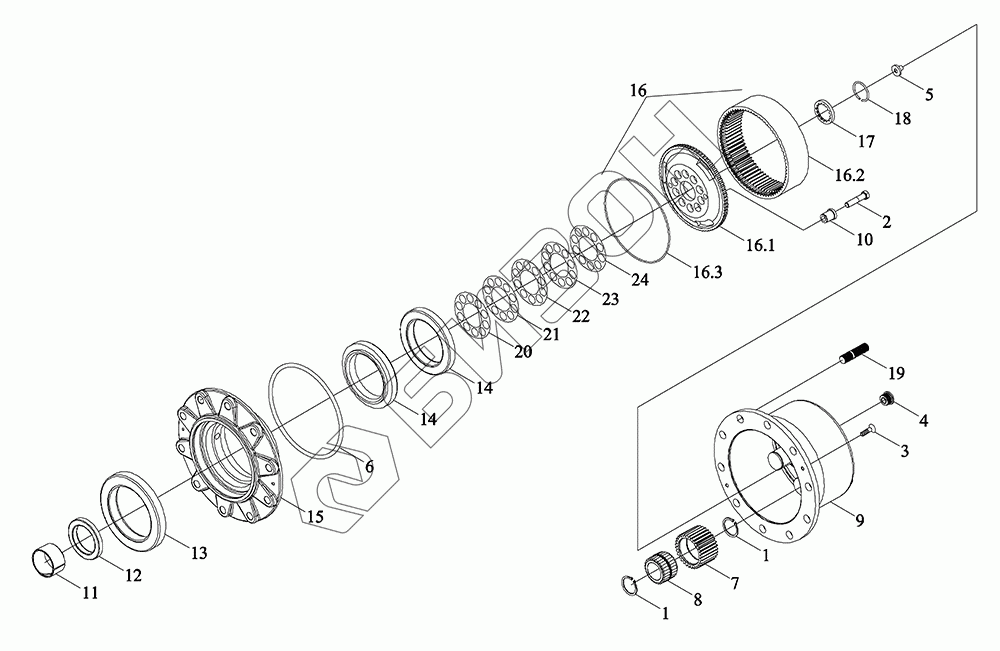

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Редуктор колёсный
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
16.1
16.2
16.3
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N311060000 | TM7N311060000 | Мост передний ведущий в сборе |
Загрузка ...
|
|
| TM7N311060001 | TM7N311060001 | Мост приводный |
Загрузка ...
|
|
| TM7N311060002 | TM7N311060002 | Мост приводный |
Загрузка ...
|
|
| TM7N311010003 | TM7N311010003 | Редуктор колесный |
Загрузка ...
|
|
| 1 | DIN471-50X2-O | Кольцо ограничительное |
Загрузка ...
|
|
| 2 | GBT5783-M14X65-10.9-O | Болт |
Загрузка ...
|
|
| 3 | GBT70.3-M8X25-8.8-A2L | Винт с потайной головкой и внутренним шестигранником |
Загрузка ...
|
|
| 4 | P5M31601005 | Заглушки для винтов |
Загрузка ...
|
|
| 5 | TD2S311010007 | Колодки |
Загрузка ...
|
|
| 6 | TK1S311020173 | Кольцо 260x3.55 |
Загрузка ...
|
|
| 7 | TK1S311020167 | Колесо планетарное |
Загрузка ...
|
|
| 8 | TK1S311020166 | Игла роликовая |
Загрузка ...
|
|
| 9 | TM7N311010083 | Каретка сателлитов |
Загрузка ...
|
|
| 10 | TM7N311010008 | Втулка фиксирующая |
Загрузка ...
|
|
| 11 | TN1S311020073 | Втулка полуоси 58X64X34.5 |
Загрузка ...
|
|
| 12 | TN1S311020074 | Сальник композитный 58x82x16 |
Загрузка ...
|
|
| 13 | TN1S311020075 | Сальник |
Загрузка ...
|
|
| 14 | TN1S311020076 | Подшипник |
Загрузка ...
|
|
| 15 | TM7N311010082 | Ступица колеса |
Загрузка ...
|
|
| 16 | TN1S311020080a | Обод |
Загрузка ...
|
|
| 16.1 | TN1S311020087 | Упор |
Загрузка ...
|
|
| 16.2 | TN1S311020088a | Обод |
Загрузка ...
|
|
| 16.3 | TN1S311020089 | Кольцо стопорное зубчатого венца |
Загрузка ...
|
|
| 17 | TN1S311020081 | Кольцо ограничительное |
Загрузка ...
|
|
| 18 | TN1S311020082 | Кольцо ограничительное |
Загрузка ...
|
|
| 19 | TN1S311020085 | Шпилька двусторонняя M22X100 |
Загрузка ...
|
|
| 20 | TN1S311020134 | Колодка регулировочная подшипника колеса |
Загрузка ...
|
|
| 21 | TN1S311020135 | Колодка регулировочная подшипника колеса |
Загрузка ...
|
|
| 22 | TN1S311020136 | Колодка подшипника колеса регулировочная |
Загрузка ...
|
|
| 23 | TN1S311020137 | Колодка подшипника колеса регулировочная |
Загрузка ...
|
|
| 24 | TN1S311020138 | Колодка подшипника колеса регулировочная |
Загрузка ...
|
