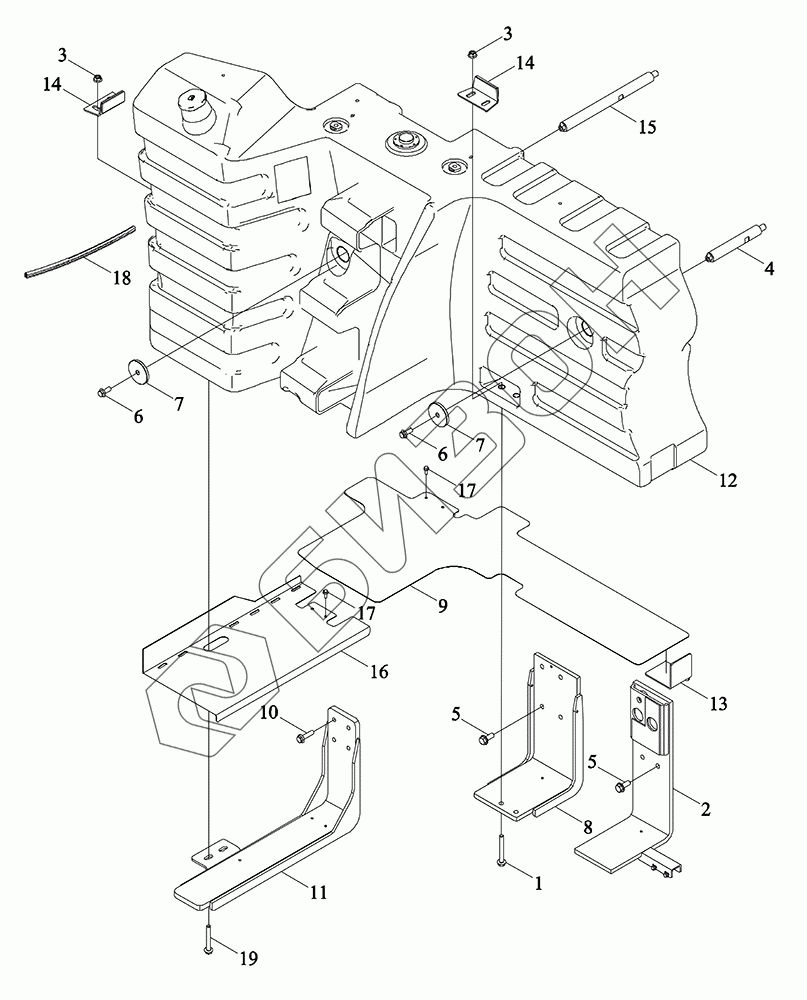

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Топливный бак с кронштейном
1
2
3
3
4
5
5
6
6
7
7
8
9
10
11
12
13
14
14
15
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N501040000K | TM7N501040000K | Бак топливный с кронштейном в сборе |
Загрузка ...
|
|
| 1 | GBT5789-M14X110-10.9-A3L | Болт |
Загрузка ...
|
|
| 2 | TM7N501040008K | Кронштейн сварной топливного бака |
Загрузка ...
|
|
| 3 | GBT6177.1-M14-10-A3L | Гайка |
Загрузка ...
|
|
| 4 | TM7N501010013 | Рычаг топливного бака |
Загрузка ...
|
|
| 5 | GBT5789-M16X40-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 6 | GBT5789-M14X35-10.9-A3L | Болт |
Загрузка ...
|
|
| 7 | TX2S501030021 | Пластина крепежная |
Загрузка ...
|
|
| 8 | TM7N501010018 | Кронштейн сварной топливного бака |
Загрузка ...
|
|
| 9 | TM7N501040005K | Планка защитная |
Загрузка ...
|
|
| 10 | GBT5789-M14X55-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 11 | TM7N501040006K | Кронштейн сварной топливного бака |
Загрузка ...
|
|
| 12 | TM7N501040001K | Бак топливный |
Загрузка ...
|
|
| 13 | TM6R501070033K | Пластина крепежная |
Загрузка ...
|
|
| 14 | TM7N501040017K | Пластина крепежная |
Загрузка ...
|
|
| 15 | TM7N501040004K | Рычаг топливного бака |
Загрузка ...
|
|
| 16 | TM7N501040009K | Планка защитная |
Загрузка ...
|
|
| 17 | GBT5789-M8X20-10.9-A2L | Болт с фланцем |
Загрузка ...
|
|
| 18 | BZF0062-018 | Планка защитная A570 |
Загрузка ...
|
|
| 19 | GBT5789-M14X100-10.9-A3L | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
