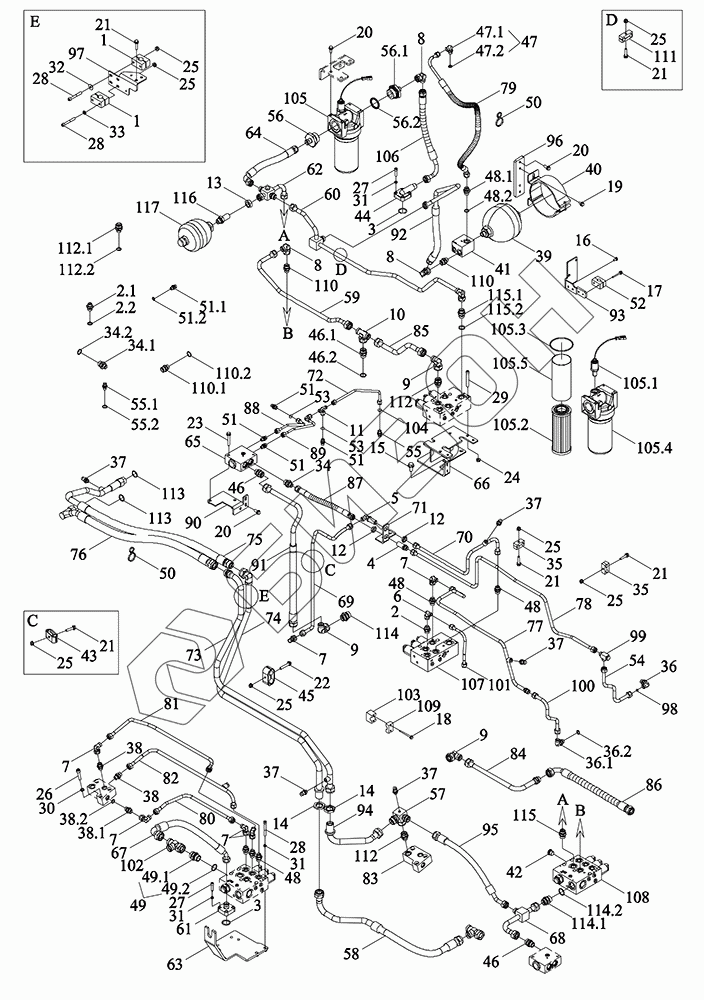

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Трубопровод
1
1
2
2.1
2.2
3
3
4
5
6
7
7
7
7
7
8
8
8
9
9
9
10
11
12
12
13
14
14
15
16
17
18
19
20
20
20
21
21
21
21
21
22
23
24
25
25
25
25
25
25
25
26
27
28
28
28
29
30
31
31
32
33
34
34.1
34.2
35
35
36
36.1
36.2
37
37
37
37
37
38
38
38.1
38.2
39
40
41
42
43
44
45
46
46
46.1
46.2
47
47.1
47.2
48
48
48
48.1
48.2
49
49.1
49.2
50
50
51
51
51
51
51.1
51.2
52
53
53
54
55
55.1
55.2
56
56.1
56.2
57
58
59
60
61
62
63
64
65
66
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
105.1
105.2
105.3
105.4
105.5
106
107
108
109
110
110
110.1
110.2
111
112
112
112.1
112.2
113
113
114
114.1
114.2
115
115.1
115.2
116
116
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N403080000K | TM7N403080000K | Трубопровод |
Загрузка ...
|
|
| 1 | BZF0031-008 | Хомут для труб с одним отверстием -Ф22 |
Загрузка ...
|
|
| 2 | CR3E706010018 | Штуцер переходной |
Загрузка ...
|
|
| 2.1 | CR3E706010019 | Деталь переходная |
Загрузка ...
|
|
| 2.2 | TS09580010006 | Кольцо уплотнительное |
Загрузка ...
|
|
| 3 | GBT3452.1-28.0X3.55G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 4 | GBT3748-L12 | Кольцо стопорное |
Загрузка ...
|
|
| 5 | GBT3749-L12 | Стык |
Загрузка ...
|
|
| 6 | GBT3754-L10 | Штуцер соединительный |
Загрузка ...
|
|
| 7 | GBT3754-L12 | Штуцер соединительный |
Загрузка ...
|
|
| 8 | GBT3754-L15 | Штуцер соединительный |
Загрузка ...
|
|
| 9 | GBT3754-L18 | Штуцер соединительный |
Загрузка ...
|
|
| 10 | GBT3755-L18 | Штуцер |
Загрузка ...
|
|
| 11 | GBT3755-L8 | Стык |
Загрузка ...
|
|
| 12 | GBT3763-M18X1.5 | Болт |
Загрузка ...
|
|
| 13 | GBT3763-M22X1.5 | Гайка |
Загрузка ...
|
|
| 14 | GBT3763-M30X2 | Гайка |
Загрузка ...
|
|
| 15 | GBT5789-M12X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 16 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 17 | GBT5789-M6X45-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 18 | GBT5789-M6X65-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 19 | GBT5789-M8X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 20 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 21 | GBT5789-M8X35-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 22 | GBT5789-M8X50-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 23 | GBT5789-M8X55-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 24 | GBT6177.1-M8-10-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 25 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 26 | GBT70.1-M10X45-8.8-A3L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 27 | GBT70.1-M8X30-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 28 | GBT70.1-M8X65-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 29 | GBT70.1-M8X70-10.9-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 30 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 31 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 32 | GBT96.1-8-A3L | Шайба большая |
Загрузка ...
|
|
| 33 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 34 | GE20D28.24.92.7 | Штуцер |
Загрузка ...
|
|
| 34.1 | GL06702050007 | Штуцер |
Загрузка ...
|
|
| 34.2 | TS09580010008 | Кольцо уплотнительное |
Загрузка ...
|
|
| 35 | GF50C2.30.93-01 | Зажим трубный |
Загрузка ...
|
|
| 36 | GL06701050023 | Штуцер |
Загрузка ...
|
|
| 36.1 | GBT3738-L12 | Стык |
Загрузка ...
|
|
| 36.2 | TS09580010005 | Кольцо уплотнительное |
Загрузка ...
|
|
| 37 | GV02709010091 | Штуцер |
Загрузка ...
|
|
| 38 | GV04701010039 | Штуцер |
Загрузка ...
|
|
| 38.1 | GBT3733-L12 | Штуцер |
Загрузка ...
|
|
| 38.2 | TS09580010005 | Кольцо уплотнительное |
Загрузка ...
|
|
| 39 | P7P43701102 | Батарея аккумуляторная |
Загрузка ...
|
|
| 40 | P7P43701103 | Батарея аккумуляторная |
Загрузка ...
|
|
| 41 | P7P43701104 | Блок клапанов |
Загрузка ...
|
|
| 42 | P7P59101105 | Штуцер M18x1.5-ISO6149 |
Загрузка ...
|
|
| 43 | TA3C402020005 | Зажим маслопровода и резиновая прокладка |
Загрузка ...
|
|
| 44 | TB3S581010015 | Штуцер соединительный |
Загрузка ...
|
|
| 45 | TC02581030006 | Прокладка езиновая зажима маслопровода |
Загрузка ...
|
|
| 46 | TC02582070006 | Штуцер соединительный |
Загрузка ...
|
|
| 46.1 | GBT3733-L18 | Штуцер соединительный |
Загрузка ...
|
|
| 46.2 | TS09580010008 | Кольцо уплотнительное |
Загрузка ...
|
|
| 47 | TC03402230006 | Штуцер |
Загрузка ...
|
|
| 47.1 | GBT3738-L10 | Штуцер |
Загрузка ...
|
|
| 47.2 | TS09580010004 | Кольцо уплотнительное |
Загрузка ...
|
|
| 48 | TC04400010017 | Штуцер соединительный |
Загрузка ...
|
|
| 48.1 | TG1654.402B-03 | Штуцер переходной |
Загрузка ...
|
|
| 48.2 | TS09580010006 | Кольцо уплотнительное |
Загрузка ...
|
|
| 49 | TD924.582N.16 | Штуцер соединительный |
Загрузка ...
|
|
| 49.1 | GBT3733-L22 | Штуцер соединительный |
Загрузка ...
|
|
| 49.2 | TS09580010009 | Кольцо уплотнительное |
Загрузка ...
|
|
| 50 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 51 | TH02372010099 | Стык |
Загрузка ...
|
|
| 51.1 | GBT3733-L8 | Штуцер |
Загрузка ...
|
|
| 51.2 | TS09580010003 | Кольцо уплотнительное |
Загрузка ...
|
|
| 52 | TH04402010061 | Зажим трубный |
Загрузка ...
|
|
| 53 | TK4030306800 | Плита |
Загрузка ...
|
|
| 54 | TK4030329000 | Маслопровод |
Загрузка ...
|
|
| 55 | TK4031171000 | Штуцер |
Загрузка ...
|
|
| 55.1 | TK4030300600 | Стык |
Загрузка ...
|
|
| 55.2 | TS09580010003 | Кольцо уплотнительное |
Загрузка ...
|
|
| 56 | TM3R402030002 | Соединитель концевой прямой M42-M22 с наружной резьбой |
Загрузка ...
|
|
| 56.1 | TM3R402030001 | Фитинг прямой через корпус наружная резьба M42-M22 |
Загрузка ...
|
|
| 56.2 | GBT19674.2-M42X2E | Кольцо уплотнительное |
Загрузка ...
|
|
| 57 | TM7N402130015 | Сварка масляных блоков |
Загрузка ...
|
|
| 58 | TM7N402130016 | Трубопровод подводящий масляного радиатора в сборе 1 |
Загрузка ...
|
|
| 59 | TM7N403070001K | Труба стальная |
Загрузка ...
|
|
| 60 | TM7N403070002K | Блок карданных клапанов |
Загрузка ...
|
|
| 61 | TM7N403070004K | Стык |
Загрузка ...
|
|
| 62 | TM7N403070005K | Деталь сварная для подачи масла |
Загрузка ...
|
|
| 63 | TM7N403070008K | Кронштейн для крепления электромагнитного клапана |
Загрузка ...
|
|
| 64 | TM7N403070009K | Шланг |
Загрузка ...
|
|
| 65 | TM7N403070010K | Клапаны управления давлением |
Загрузка ...
|
|
| 66 | TM7N403070011K | Кронштейн |
Загрузка ...
|
|
| 67 | TM7N403070013K | Шланг |
Загрузка ...
|
|
| 68 | TM7N403070015K | Трубка в сборе |
Загрузка ...
|
|
| 69 | TM7N403070016K | Трубка управления полным приводом в сборе |
Загрузка ...
|
|
| 70 | TM7N403070017K | Трубка управления полным приводом в сборе 1 |
Загрузка ...
|
|
| 71 | TM7N403070018K | Кронштейн трубопровода |
Загрузка ...
|
|
| 72 | TM7N403070020K | Сборка стальных труб со смазкой 3 |
Загрузка ...
|
|
| 73 | TM7N403070021K | Трубопровод впускной с масляным охлаждением в сборе 2 |
Загрузка ...
|
|
| 74 | TM7N403070022K | Трубопровод обратный масляного радиатора в сборе 2 |
Загрузка ...
|
|
| 75 | TM7N403070023K | Узел впускного трубопровода с масляным охлаждением 3 |
Загрузка ...
|
|
| 76 | TM7N403070024K | Трубопровод обратный масляного радиатора в сборе 3 |
Загрузка ...
|
|
| 77 | TM7N403070026K | Маслопровод |
Загрузка ...
|
|
| 78 | TM7N403070027K | Узел стальной трубы со смазкой 6 |
Загрузка ...
|
|
| 79 | TM7N403110032 | Шланг выпускной гидравлический в сборе |
Загрузка ...
|
|
| 80 | TM7N403110035 | Трубопровод выпускной электромагнитного клапана в сборе 1 |
Загрузка ...
|
|
| 81 | TM7N403110036 | Узел выпускной трубы электромагнитного клапана 2 |
Загрузка ...
|
|
| 82 | TM7N403110037 | Узел выпускной трубы электромагнитного клапана 3 |
Загрузка ...
|
|
| 83 | TM7N403110038 | Блок маслопровода |
Загрузка ...
|
|
| 84 | TM7N403110039 | Узел перепускной трубы 3 |
Загрузка ...
|
|
| 85 | TM7N403130003 | Труба стальная |
Загрузка ...
|
|
| 86 | TM7N403130011 | Шланг резиновый |
Загрузка ...
|
|
| 87 | TM7N403150013 | Шланг для смазки 2 |
Загрузка ...
|
|
| 88 | TM7N403150014 | Труба стальная с смазкой 1 |
Загрузка ...
|
|
| 89 | TM7N403150015 | Труба стальная с смазкой 2 |
Загрузка ...
|
|
| 90 | TM7N403150030 | Кронштейн с фиксированным креплением |
Загрузка ...
|
|
| 91 | TM7N403150035 | Узел обратной линии смазки |
Загрузка ...
|
|
| 92 | TM7N403190001 | Узел впускной трубы аккумулятора |
Загрузка ...
|
|
| 93 | TM7N403190002 | Кронштейн для крепления |
Загрузка ...
|
|
| 94 | TM7N403190003 | Трубопровод обратный масляного радиатора в сборе 1 |
Загрузка ...
|
|
| 95 | TM7N403190004 | Шланг для смазки в сборе |
Загрузка ...
|
|
| 96 | TM7N403190006 | Кронштейн для крепления |
Загрузка ...
|
|
| 97 | TM7N403190007 | Кронштейн |
Загрузка ...
|
|
| 98 | TM7R582010019 | Заслонка дроссельная 12-3.0 |
Загрузка ...
|
|
| 99 | TN1S403030005 | Деталь переходная |
Загрузка ...
|
|
| 100 | TN1S403100013 | Маслопровод |
Загрузка ...
|
|
| 101 | TN2P403010008 | Маслопровод электромагнитного клапана |
Загрузка ...
|
|
| 102 | TN2P403010039 | Тройник L22 |
Загрузка ...
|
|
| 103 | TN2P403010042 | Хомут утолщенный трубный с одним отверстием-18 |
Загрузка ...
|
|
| 104 | TN2P403010056 | Дроссель 2 |
Загрузка ...
|
|
| 105 | TN2P403010057a | Фильтр среднего давления 240 |
Загрузка ...
|
|
| 105.1 | TP4M402010037a | Генератор моноэлектрический |
Загрузка ...
|
|
| 105.2 | TN2P403010062 | Картридж 240 |
Загрузка ...
|
|
| 105.3 | TN2P403010065 | Кольцо уплотнительное |
Загрузка ...
|
|
| 105.4 | TN2P403010063a | Гнездо фильтроэлемента |
Загрузка ...
|
|
| 105.5 | TN2P403010064 | Ткань технологическая фильтровальная |
Загрузка ...
|
|
| 106 | TN2P403010058 | Маслопровод |
Загрузка ...
|
|
| 107 | TP4P403040002 | Клапан электромагнитный |
Загрузка ...
|
|
| 108 | TR3P403010001b | Клапан электромагнитный |
Загрузка ...
|
|
| 109 | TS06581120018 | Зажим трубный |
Загрузка ...
|
|
| 110 | TS06582130048 | Штуцер соединительный |
Загрузка ...
|
|
| 110.1 | GBT3733-L15 | Штуцер соединительный |
Загрузка ...
|
|
| 110.2 | TS09580010006 | Кольцо уплотнительное |
Загрузка ...
|
|
| 111 | TS08402040048 | Зажим двойной трубы отверстия |
Загрузка ...
|
|
| 112 | TS08582030019 | Штуцер |
Загрузка ...
|
|
| 112.1 | TS08582030020 | Штуцер |
Загрузка ...
|
|
| 112.2 | TS09580010006 | Кольцо уплотнительное |
Загрузка ...
|
|
| 113 | TS09580010009 | Кольцо уплотнительное |
Загрузка ...
|
|
| 114 | TS17402030033 | Штуцер проходной |
Загрузка ...
|
|
| 114.1 | TS17402030034 | Штуцер соединительный |
Загрузка ...
|
|
| 114.2 | TS09580010009 | Кольцо уплотнительное |
Загрузка ...
|
|
| 115 | TS17402030058 | Штуцер соединительный |
Загрузка ...
|
|
| 115.1 | TS17402010037 | Штуцер переходной |
Загрузка ...
|
|
| 115.2 | TS09580010008 | Кольцо уплотнительное |
Загрузка ...
|
|
| 116 | TX1P402320010 | Штуцер проходной |
Загрузка ...
|
|
| 117 | TX1P402320015 | Аккумулятор |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
Узнавайте первыми!
о новинках в отрасли, акциях магазина, новостях компании и многом другом!
Нажимая на кнопку “Подписаться”,
Вы соглашаетесь с
условиями обработки персональных данных
