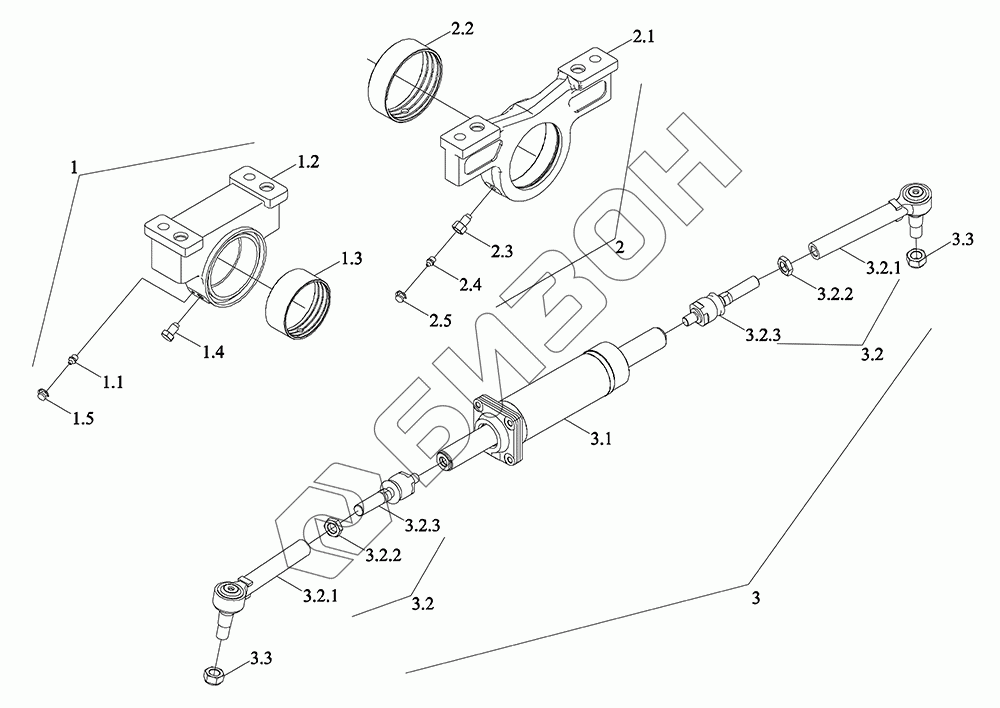

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Цилиндр рулевой, кронштейн
1
1.1
1.2
1.3
1.4
1.5
2
2.1
2.2
2.3
2.4
2.5
3
3.1
3.2
3.2
3.2.1
3.2.1
3.2.2
3.2.2
3.2.3
3.2.3
3.3
3.3
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N311060000 | TM7N311060000 | Мост передний ведущий в сборе |
Загрузка ...
|
|
| TM7N311060002 | TM7N311060002 | Мост приводный |
Загрузка ...
|
|
| TM7N311060001 | TM7N311060001 | Мост приводный |
Загрузка ...
|
|
| 1 | TM7N311010004 | Фонарь головной |
Загрузка ...
|
|
| 1.1 | JBT7940.1-M8X1 | Пресс-масленка |
Загрузка ...
|
|
| 1.2 | TM7N311010009 | Кронштейн упорный |
Загрузка ...
|
|
| 1.3 | TN1S311020093 | Втулка |
Загрузка ...
|
|
| 1.4 | TN1S311020105 | Втулка кронштейна передней опоры |
Загрузка ...
|
|
| 1.5 | TN1S311020107 | Колпачок пылезащитный |
Загрузка ...
|
|
| 2 | TM7N311010006 | Кронштейн упорный |
Загрузка ...
|
|
| 2.1 | TM7N311010012 | Кронштейн упорный |
Загрузка ...
|
|
| 2.2 | TN1S311020094 | Втулка |
Загрузка ...
|
|
| 2.3 | TN1S311020106 | Втулка кронштейна задней опоры |
Загрузка ...
|
|
| 2.4 | JBT7940.1-M8X1 | Пресс-масленка |
Загрузка ...
|
|
| 2.5 | TN1S311020107 | Колпачок пылезащитный |
Загрузка ...
|
|
| 3 | TP7C311060003 | Цилиндр |
Загрузка ...
|
|
| 3.1 | TM7N311010057a | Цилиндр рулевой |
Загрузка ...
|
|
| 3.2 | TM7N311010136a | Шатун |
Загрузка ...
|
|
| 3.2.1 | TM7N311010117 | Шатун |
Загрузка ...
|
|
| 3.2.2 | TM7N311010123 | Гайка |
Загрузка ...
|
|
| 3.2.3 | TM7N311010135a | Шарнир соединительный шаровой |
Загрузка ...
|
|
| 3.3 | TM7N311020126 | Контргайка шестигранная с неметаллической вставкой M30X1.5 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
