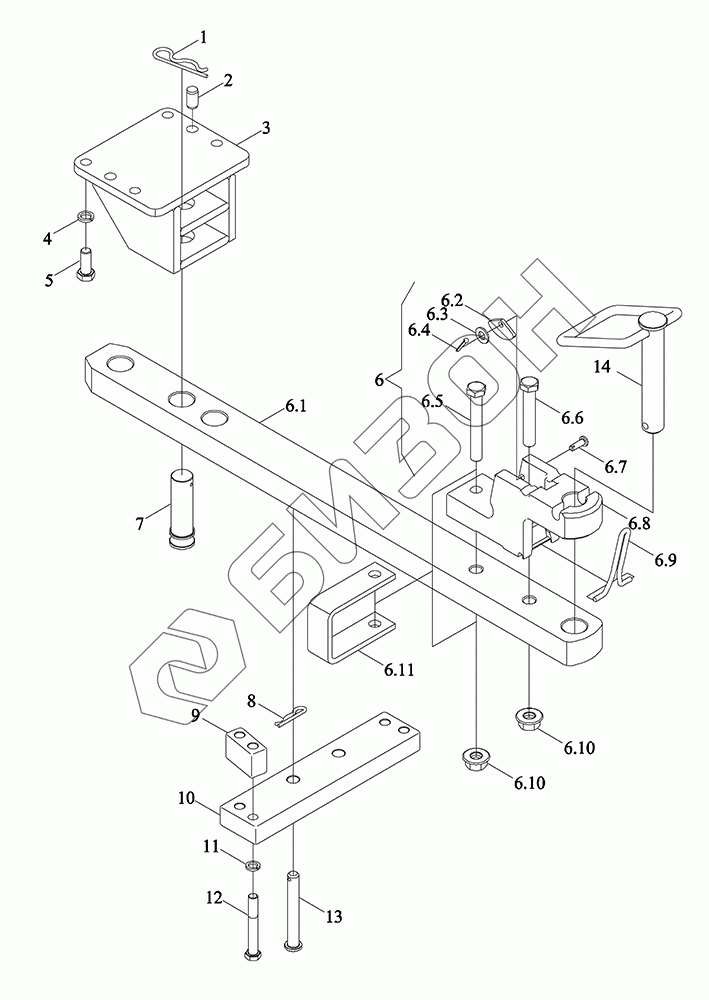

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Установка тяговая
1
2
3
4
5
6
6.1
6.2
6.3
6.4
6.5
6.6
6.7
6.8
6.9
6.10
6.10
6.11
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TN2P350010000 | TN2P350010000 | Установка тяговая |
Загрузка ...
|
|
| 1 | FT800.53.111 | Фиксатор запирающий |
Загрузка ...
|
|
| 2 | GBT119.1-20m6X35-A0P | Штырь цилиндрический |
Загрузка ...
|
|
| 3 | TN2P350010002 | Основание тяговое |
Загрузка ...
|
|
| 4 | GBT93-18-A0P | Шайба стандартная пружинная |
Загрузка ...
|
|
| 5 | GBT5783-M18X45-10.9-A9L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 6 | TN2P350010010 | Прищепок тяговый |
Загрузка ...
|
|
| 6.1 | TN2P350010001 | Тяга маятниковая |
Загрузка ...
|
|
| 6.2 | TN2P350010012 | Ободок |
Загрузка ...
|
|
| 6.3 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 6.4 | GBT91-3.2X20-A3L | Шплинт |
Загрузка ...
|
|
| 6.5 | GBT5782-M20X150-10.9-A9L | Болт |
Загрузка ...
|
|
| 6.6 | GBT5782-M20X130-10.9-A9L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 6.7 | GBT882-B10X30-A3L | Ось |
Загрузка ...
|
|
| 6.8 | TP6E350010003 | Накладка |
Загрузка ...
|
|
| 6.9 | TN2P350010011 | Стержень толкающий |
Загрузка ...
|
|
| 6.10 | SPL-CO-M20-F3 | Гайка с фланцем |
Загрузка ...
|
|
| 6.11 | TN2P350010009 | Скоба |
Загрузка ...
|
|
| 7 | TR2P350010014 | Штырь маятниковый |
Загрузка ...
|
|
| 8 | FT65.35.103 | Штырь запирающий |
Загрузка ...
|
|
| 9 | TK3500000200 | Плита ограничительная |
Загрузка ...
|
|
| 10 | TK3500000100 | Плита опорная |
Загрузка ...
|
|
| 11 | GBT93-16-A3L | Гровер |
Загрузка ...
|
|
| 12 | GBT5782-M16X120-10.9-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 13 | TK3500000300 | Штырь ограничительный |
Загрузка ...
|
|
| 14 | TN2P350010013 | Палец буксировочный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
