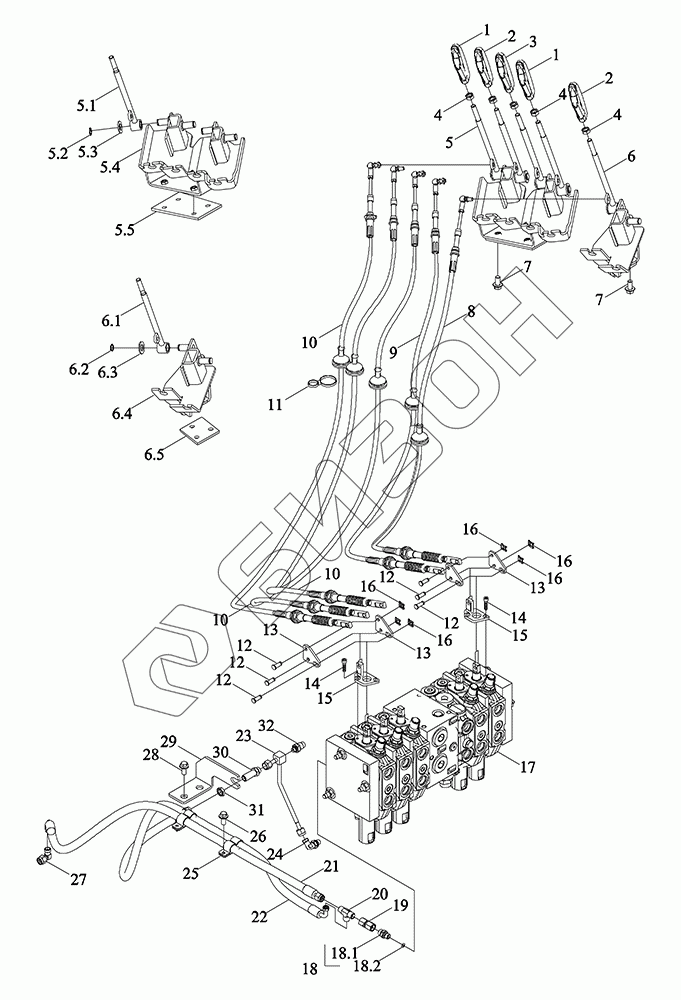

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Многоходовые клапаны и линейные узлы
1
1
2
2
3
4
4
4
5
5.1
5.2
5.3
5.4
5.5
6
6.1
6.2
6.3
6.4
6.5
7
7
8
9
10
10
10
11
12
12
12
12
12
13
13
13
14
14
15
15
16
16
16
16
16
17
18
18.1
18.2
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N582070000K | TM7N582070000K | Клапан многоклапанный и трубопроводная сборка |
Загрузка ...
|
|
| 1 | TM6W582061144 | Головка рукоятки |
Загрузка ...
|
|
| 2 | TM6W582064444 | Головка рукоятки GLL |
Загрузка ...
|
|
| 3 | TM6W582063344 | Головка рукоятки |
Загрузка ...
|
|
| 4 | GBT6170-M10-8-A3L | Гайка шестигранная, тип 1 M10-8-A3L |
Загрузка ...
|
|
| 5 | TM6W582060020a | Узел сборочный управления многоклапанным распределителем |
Загрузка ...
|
|
| 5.1 | TM6W582060001 | Прижим рычага управления многоходовым клапаном |
Загрузка ...
|
|
| 5.2 | GBT894.1-14 | Кольцо пружинное стопорное для вала 14 |
Загрузка ...
|
|
| 5.3 | GBT97.1-14-A3L | Шайба плоская 14-A3L |
Загрузка ...
|
|
| 5.4 | TM6W582060032a | Узел сварной кронштейна управления многоходовым клапаном |
Загрузка ...
|
|
| 5.5 | TM6W582060042 | Крышка герметическая |
Загрузка ...
|
|
| 6 | TM7N582060001 | Узел сборочный кронштейна управления многоклапанным распределителем |
Загрузка ...
|
|
| 6.1 | TM6W582060011 | Сборка сварочная рычага управления многоходовым клапаном |
Загрузка ...
|
|
| 6.2 | GBT894.1-14 | Кольцо пружинное стопорное для вала 14 |
Загрузка ...
|
|
| 6.3 | GBT97.1-14-A3L | Шайба плоская 14-A3L |
Загрузка ...
|
|
| 6.4 | TM7N582060002 | Узел сварной кронштейна управления многоходовым клапаном |
Загрузка ...
|
|
| 6.5 | TM7N582060009 | Крышка герметическая |
Загрузка ...
|
|
| 7 | GBT5789-M10X20-8.8-A3L | Болт с шестигранной головкой и фланцем M10X20-8.8-A3L |
Загрузка ...
|
|
| 8 | TM7N582070037K | Узел гибкого вала многоходового клапана |
Загрузка ...
|
|
| 9 | TM7N582070036K | Узел гибкого вала многоходового клапана |
Загрузка ...
|
|
| 10 | TM7N582070035K | Узел гибкого вала многоходового клапана |
Загрузка ...
|
|
| 11 | TG3S488010002 | Хомут-стяжка двойной |
Загрузка ...
|
|
| 12 | TY3S582010043K | Штифт соединительный |
Загрузка ...
|
|
| 13 | TM7N582070002K | Кронштейн рычага гибкого вала многоклапанного распределителя |
Загрузка ...
|
|
| 14 | GBT70.1-M6X16-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником M6X16-8.8-A2L |
Загрузка ...
|
|
| 15 | TS2P583030026 | Плата управления многоклапанным распределителем |
Загрузка ...
|
|
| 16 | TY3S582010042K | Защелка |
Загрузка ...
|
|
| 17 | TM7N582070001K | Сборка подъемного клапана с ручным и электрическим управлением, 5-ходовая |
Загрузка ...
|
|
| 18 | TH02372010099 | Корпус прямого проходного соединителя M12-8 в сборе |
Загрузка ...
|
|
| 18.1 | GBT3733-L8 | Штуцер прямого соединения с обжимным кольцом L8 |
Загрузка ...
|
|
| 18.2 | TS09580010003 | Кольцо уплотнительное 9.3X2.2-M12X1.5 |
Загрузка ...
|
|
| 19 | TP8C601011020 | Переходник с двойной контргайкой - M14X1.5l iso 8434-1 |
Загрузка ...
|
|
| 20 | P7P37601242 | Клапан челночный M14X1.5-L-ISO8434-1 |
Загрузка ...
|
|
| 21 | TM7N582070045K | Сборка шланга ls клапана приоритета |
Загрузка ...
|
|
| 22 | TM7N582230006 | Сборка шланга ls клапана приоритета |
Загрузка ...
|
|
| 23 | TM7N582240001 | Узел жесткой трубки управления (со стороны насоса) |
Загрузка ...
|
|
| 24 | TK5820892000 | Соединитель регулируемый угловой l8-7/16-20 |
Загрузка ...
|
|
| 25 | TS2P220010032 | Зажим трубный |
Загрузка ...
|
|
| 26 | GBT16674.1-M6X12-8.8-A2L | Болт шестигранный фланцевый M6X12-8.8-A2L |
Загрузка ...
|
|
| 27 | GBT3754-L8 | Фитинг комбинированный угловой с коническим уплотнением L8 |
Загрузка ...
|
|
| 28 | GBT5789-M14X25-8.8-A3L | Болт с шестигранной головкой и фланцем M14X25-8.8-A3L |
Загрузка ...
|
|
| 29 | TM7N582240003 | Труба опорная |
Загрузка ...
|
|
| 30 | GBT3748-L8 | Штуцер прямой для прохода через стену L8 |
Загрузка ...
|
|
| 31 | GBT3763-M14X1.5 | Гайка шестигранная тонкая для штуцеров с обжимным кольцом M14X1.5 |
Загрузка ...
|
|
| 32 | GV02709010091 | Штуцер для измерения давления m10x1 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
