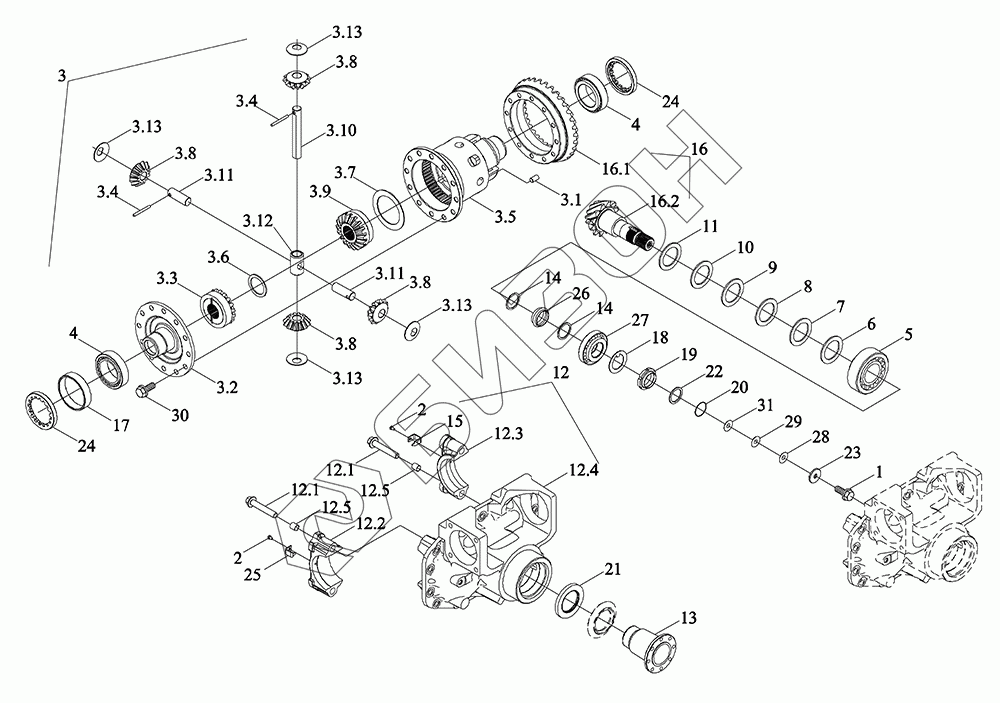

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Редуктор гравной передачи
1
2
2
3
3.1
3.2
3.3
3.4
3.4
3.5
3.6
3.6
3.6
3.6
3.6
3.6
3.6
3.7
3.7
3.7
3.7
3.7
3.7
3.7
3.8
3.8
3.8
3.8
3.9
3.10
3.11
3.11
3.12
3.13
3.13
3.13
3.13
4
4
5
6
7
8
9
10
11
12
12.1
12.1
12.2
12.3
12.4
12.5
12.5
13
14
14
15
16
16.1
16.2
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N311060000 | TM7N311060000 | Мост передний ведущий в сборе |
Загрузка ...
|
|
| TM7N311050003 | TM7N311050003 | Редуктор главной передачи |
Загрузка ...
|
|
| TM7N311060001 | TM7N311060001 | Мост приводный |
Загрузка ...
|
|
| TM7N311060002 | TM7N311060002 | Мост приводный |
Загрузка ...
|
|
| 1 | GBT16674.1-M12X35-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 2 | GBT5783-M6X10-8.8-O | Болт |
Загрузка ...
|
|
| 3 | TM7N311010018 | Механизм дифференциальный |
Загрузка ...
|
|
| 3.1 | TK1S311020037 | Винты |
Загрузка ...
|
|
| 3.2 | TM7N311010101 | Крышка |
Загрузка ...
|
|
| 3.3 | TM7N311010102 | Колесо зубчатое |
Загрузка ...
|
|
| 3.4 | TM7N311010103 | Штырь цилиндрический |
Загрузка ...
|
|
| 3.5 | TM7N311010105 | Корпус картера |
Загрузка ...
|
|
| 3.6 | TM7N311010147 | Накладка шестерни левой половины вала t=4,9 |
Загрузка ...
|
|
| 3.6 | TM7N311010150 | Накладка шестерни левой половины вала t=5,2 |
Загрузка ...
|
|
| 3.6 | TM7N311010146 | Накладка шестерни левой половины вала |
Загрузка ...
|
|
| 3.6 | TM7N311010148 | Накладка шестерни левого полувала t=5,0 |
Загрузка ...
|
|
| 3.6 | TM7N311010151 | Накладка шестерни левой половины вала t=5,3 |
Загрузка ...
|
|
| 3.6 | TM7N311010149 | Накладка шестерни левой половины вала t=5,1 |
Загрузка ...
|
|
| 3.6 | TM7N311010152 | Накладка шестерни левой половины вала t=5,4 |
Загрузка ...
|
|
| 3.7 | TN1S311020122 | Прокладка |
Загрузка ...
|
|
| 3.7 | TN1S311020117 | Прокладка |
Загрузка ...
|
|
| 3.7 | TM7N311010128 | Прокладка |
Загрузка ...
|
|
| 3.7 | TM7N311010130 | Прокладка |
Загрузка ...
|
|
| 3.7 | TN1S311020123 | Прокладка |
Загрузка ...
|
|
| 3.7 | TM7N311010129 | Прокладка |
Загрузка ...
|
|
| 3.7 | TN1S311020121 | Прокладка |
Загрузка ...
|
|
| 3.8 | TN1S311020042 | Колесо зубчатое |
Загрузка ...
|
|
| 3.9 | TN1S311020043 | Колесо зубчатое |
Загрузка ...
|
|
| 3.10 | TN1S311020045 | Вал |
Загрузка ...
|
|
| 3.11 | TN1S311020046 | Вал |
Загрузка ...
|
|
| 3.12 | TN1S311020047 | Втулка вала |
Загрузка ...
|
|
| 3.13 | TN1S311020050 | Подушка |
Загрузка ...
|
|
| 4 | TM7N311010022 | Подшипники конические роликовые 33014 |
Загрузка ...
|
|
| 5 | TM7N311010023 | Подшипники конические роликовые 32312C |
Загрузка ...
|
|
| 6 | TM7N311010024 | Прокладка |
Загрузка ...
|
|
| 7 | TM7N311010025 | Прокладка |
Загрузка ...
|
|
| 8 | TM7N311010026 | Прокладка |
Загрузка ...
|
|
| 9 | TM7N311010027 | Прокладка |
Загрузка ...
|
|
| 10 | TM7N311010028 | Прокладка |
Загрузка ...
|
|
| 11 | TM7N311010029 | Прокладка |
Загрузка ...
|
|
| 12 | TP7C311020040 | Корпус картера |
Загрузка ...
|
|
| 12.1 | TP7C311020063 | Болты с шестигранной головкой M16X100 |
Загрузка ...
|
|
| 12.2 | TM7N311010014 | Крышка подшипника правая |
Загрузка ...
|
|
| 12.3 | TM7N311010015 | Крышка подшипника левая |
Загрузка ...
|
|
| 12.4 | TP7C311020041 | Корпус картера |
Загрузка ...
|
|
| 12.5 | TN1S311020029 | Втулка фиксирующая |
Загрузка ...
|
|
| 13 | TM7N311050004 | Фланец |
Загрузка ...
|
|
| 14 | TM7N311010050 | Прокладка волнообразной втулки |
Загрузка ...
|
|
| 15 | TM7N311010051 | Накладка левая фиксирующая |
Загрузка ...
|
|
| 16 | TM7N311010055a | Колесо зубчатое |
Загрузка ...
|
|
| 16.1 | TM7N311010017a | Колесо зубчатое |
Загрузка ...
|
|
| 16.2 | TM7N311010054a | Вал ведущей спиральнозубой конической шестерни |
Загрузка ...
|
|
| 17 | TM7N311010100 | Рукав перегородки |
Загрузка ...
|
|
| 18 | TN1S311020014a | Подушка |
Загрузка ...
|
|
| 19 | TN1S311020015 | Гайка |
Загрузка ...
|
|
| 20 | TN1S311020017 | Кольцо уплотнительное 37.5X2.65 |
Загрузка ...
|
|
| 21 | TN1S311020018 | Сальник |
Загрузка ...
|
|
| 22 | TN1S311020020 | Прокладка фланца |
Загрузка ...
|
|
| 23 | TN1S311020021 | Шайба плоская |
Загрузка ...
|
|
| 24 | TN1S311020030 | Гайка |
Загрузка ...
|
|
| 25 | TN1S311020032 | Выступ правый фиксирующий |
Загрузка ...
|
|
| 26 | TN1S311020108 | Кожух |
Загрузка ...
|
|
| 27 | TN1S311020115 | Подшипники конические роликовые 30309D |
Загрузка ...
|
|
| 28 | TN1S311020118 | Прокладка регулировочная |
Загрузка ...
|
|
| 29 | TN1S311020119 | Прокладка регулировочная |
Загрузка ...
|
|
| 30 | TN1S311020129 | Болты с шестигранной головкой под фланец M14X40-10.9 |
Загрузка ...
|
|
| 31 | TN1S311020133 | Прокладка регулировочная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
