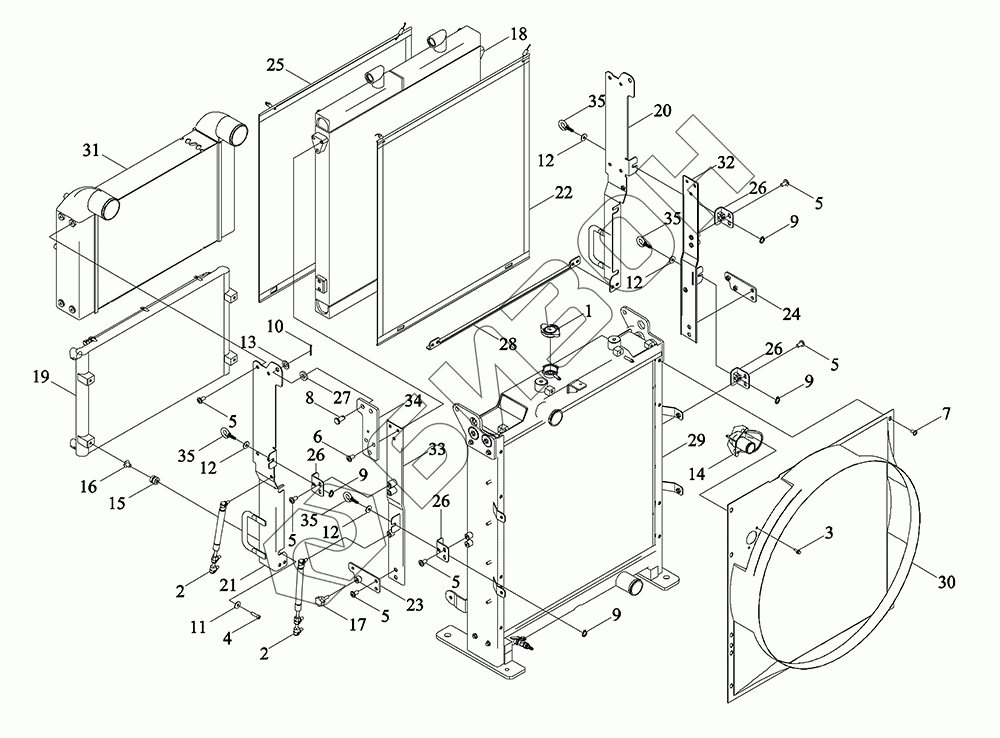

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Система охлаждения
1
2
2
3
4
5
5
5
5
5
5
6
7
8
9
9
9
9
10
11
12
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
26
26
27
28
29
30
31
32
33
34
35
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N131110001 | TM7N131110001 | Радиатор |
Загрузка ...
|
|
| TM7N131110000K | TM7N131110000K | Клапан тормозной |
Загрузка ...
|
|
| 1 | BZF0084-003 | Крышка радиатора |
Загрузка ...
|
|
| 2 | BZF0102-033 | Пружины газовые 201X119-180 |
Загрузка ...
|
|
| 3 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 4 | GBT70.2-M8X30-8.8-A2L | Винты с головкой под торцевой ключ |
Загрузка ...
|
|
| 5 | GBT70.4-M10X20-10.9-A3T | Винт |
Загрузка ...
|
|
| 6 | GBT70.4-M10X25-10.9-A3T | Винт |
Загрузка ...
|
|
| 7 | GBT70.4-M8X16-10.9-A2T | Винт |
Загрузка ...
|
|
| 8 | GBT882-B14X28-A3L | Штифт |
Загрузка ...
|
|
| 9 | GBT894.1-5 | Кольцо пружинное стопорное для вала |
Загрузка ...
|
|
| 10 | GBT91-3.2X32-A3L | Шплинт |
Загрузка ...
|
|
| 11 | GBT96.1-8-A2 | Шайба большая |
Загрузка ...
|
|
| 12 | GBT96.1-8-A3L | Шайба большая |
Загрузка ...
|
|
| 13 | GBT97.1-14-A3L | Шайба плоская |
Загрузка ...
|
|
| 14 | P5S13101107 | Очиститель пыли |
Загрузка ...
|
|
| 15 | TM2E131160004 | Прокладки резиновые |
Загрузка ...
|
|
| 16 | TM2E131160005 | Патрубок |
Загрузка ...
|
|
| 17 | TM4X131010007 | Болт-бабочка |
Загрузка ...
|
|
| 18 | TM7N131050004 | Радиатор гидравлического масла |
Загрузка ...
|
|
| 19 | TM7N131050008 | Конденсатор кондиционера |
Загрузка ...
|
|
| 20 | TM7N131050011 | Рама конденсатора |
Загрузка ...
|
|
| 21 | TM7N131050012 | Рама конденсатора |
Загрузка ...
|
|
| 22 | TM7N131050016 | Сетка пылеотбрасывательная |
Загрузка ...
|
|
| 23 | TM7N131050017 | Кронштейн |
Загрузка ...
|
|
| 24 | TM7N131050018 | Кронштейн |
Загрузка ...
|
|
| 25 | TM7N131050020 | Сетка пылеотбрасывательная |
Загрузка ...
|
|
| 26 | TM7N131050025 | Пластина крепежная |
Загрузка ...
|
|
| 27 | TM7N131050028 | Втулка вала |
Загрузка ...
|
|
| 28 | TM7N131090020 | Рама конденсатора |
Загрузка ...
|
|
| 29 | TM7N131110002 | Радиатор |
Загрузка ...
|
|
| 30 | TM7N131110008 | Дефлектор радиатора |
Загрузка ...
|
|
| 31 | TM7N131110040 | Холодильник промежуточный |
Загрузка ...
|
|
| 32 | TM7N131110048 | Кронштейн сварной |
Загрузка ...
|
|
| 33 | TM7N131110049 | Кронштейн сварной |
Загрузка ...
|
|
| 34 | TM7N131110050 | Откидная крепежная пластина |
Загрузка ...
|
|
| 35 | TP4M131050060 | Винт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
