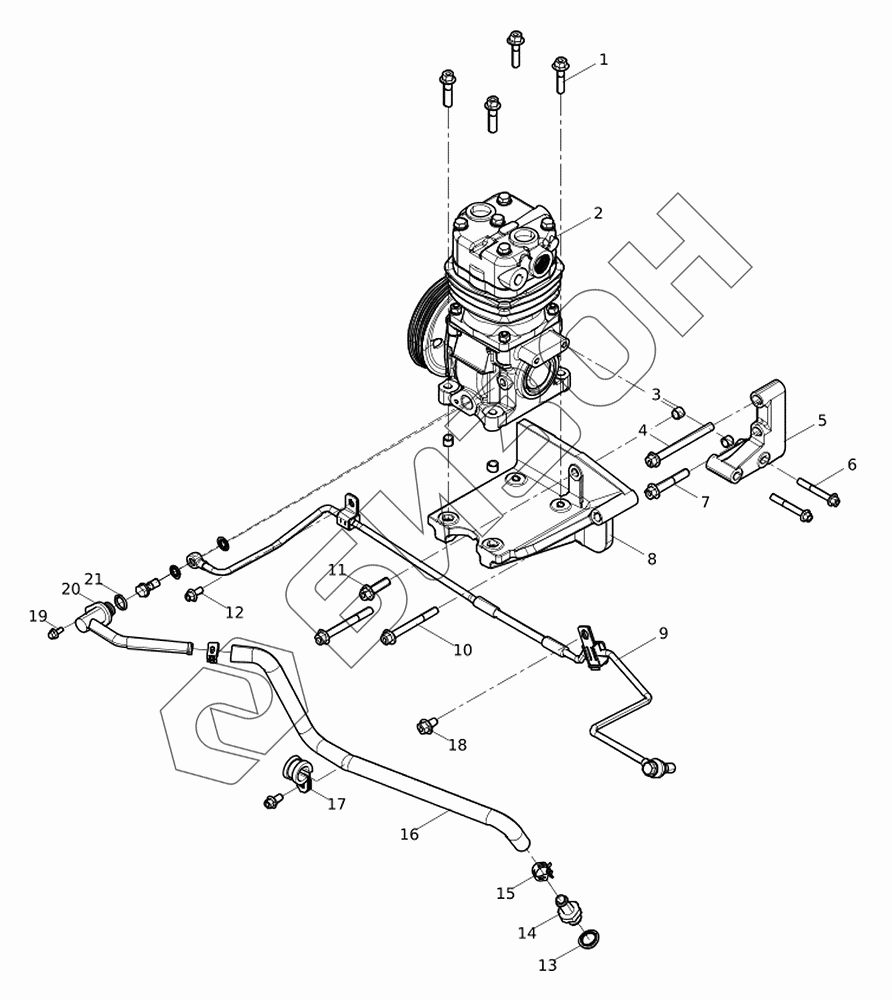

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Комплект компрессора воздуха

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM7N100040000K TM7N100040000K Двигатель в сборе
Загрузка ...
1 90011420013 Болт
Загрузка ...
2 1015941758 Компрессор воздуха
Загрузка ...
3 612630060041 Втулка
Загрузка ...
4 9000000362 Болт
Загрузка ...
5 1017149696 Стент
Загрузка ...
6 9000000152 Болт
Загрузка ...
7 9000000097 Болт
Загрузка ...
8 1016165111 Стент
Загрузка ...
9 1016702950 Маслопровод
Загрузка ...
10 9000000536 Болт с фланцем
Загрузка ...
11 90011420014 Болт с фланцем
Загрузка ...
12 9000000286 Болт
Загрузка ...
13 1001063375 Шайба комбинированная уплотнительная
Загрузка ...
14 1017295996 Соединение
Загрузка ...
15 1007632374 Хомутик
Загрузка ...
16 1017541880 Шланг резиновый
Загрузка ...
17 1002855474 Зажим трубы в сборе
Загрузка ...
18 9000001463 Болт с фланцем
Загрузка ...
19 9000000112 Болт
Загрузка ...
20 1017541474 Маслопровод
Загрузка ...
21 1002330769 Кольцо в форме О
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
