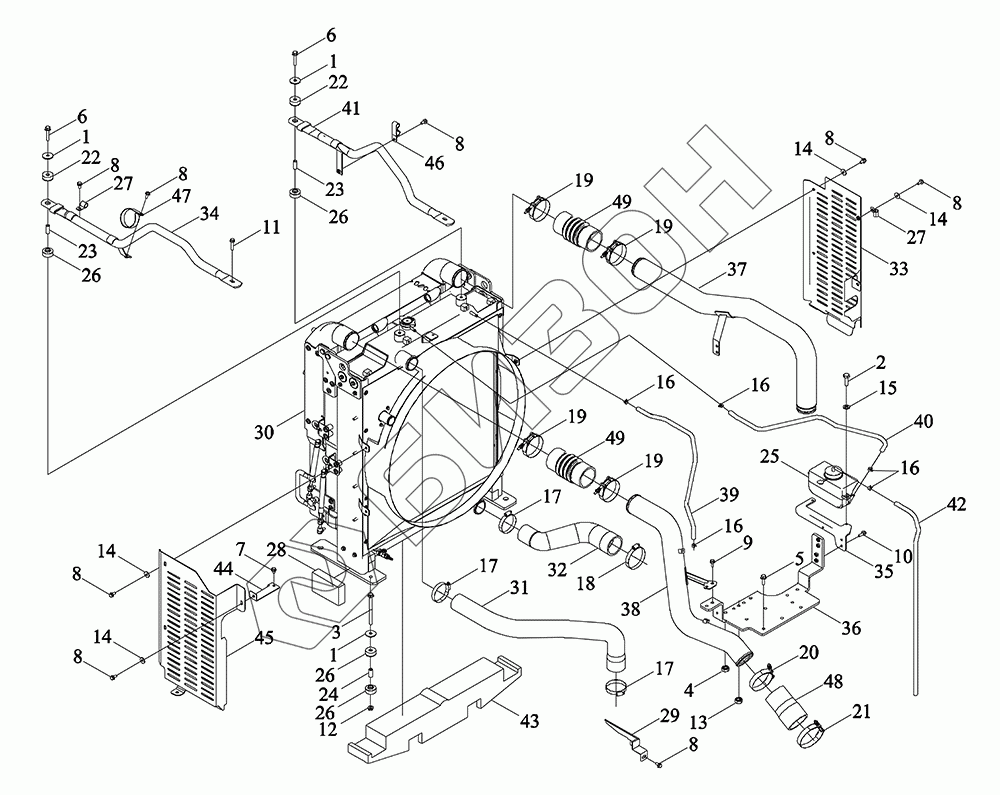

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Система охлаждения
1
1
1
2
3
4
5
6
6
7
8
8
8
8
8
8
8
8
9
10
11
12
13
14
14
14
14
15
16
16
16
16
17
17
17
18
19
19
19
19
20
21
22
22
23
23
24
25
26
26
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N131110000K | TM7N131110000K | Клапан тормозной |
Загрузка ...
|
|
| 1 | FT650.13.116 | Прокладка |
Загрузка ...
|
|
| 2 | GBT5783-M6X20-8.8-A2L | Болт |
Загрузка ...
|
|
| 3 | GBT5789-M10X130-8.8-A3L | Болт |
Загрузка ...
|
|
| 4 | BZF0053-007 | Катушка |
Загрузка ...
|
|
| 5 | GBT5789-M10X30-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 6 | GBT5789-M10X50-8.8-A3L | Болт шестигранный фланцевый M10X50-8.8-A3L |
Загрузка ...
|
|
| 7 | GBT5789-M8X12-8.8-A2L | Болт шестигранный фланцевый M8X12-8.8-A2L |
Загрузка ...
|
|
| 8 | GBT5789-M8X16-8.8-A2L | Болт шестигранный фланцевый M8X16-8.8-A2L |
Загрузка ...
|
|
| 9 | GBT5789-M8X20-8.8-A2L | Болт M8X16-10.9-A2L |
Загрузка ...
|
|
| 10 | GBT5789-M8X25-8.8-A2L | Болт шестигранный фланцевый M8X25-8.8-A2L |
Загрузка ...
|
|
| 11 | GBT5789-M8X40-8.8-A2L | Болт шестигранный фланцевый M8X40-8.8-A2L |
Загрузка ...
|
|
| 12 | GBT6177.1-M10-10-A3L | Гайка с фланцем M10-10-A3L |
Загрузка ...
|
|
| 13 | BZF0059-002 | Хомут гибкий |
Загрузка ...
|
|
| 14 | GBT96.1-8-A2 | Шайба большая |
Загрузка ...
|
|
| 15 | GBT97.1-6-A2 | Шайба плоская |
Загрузка ...
|
|
| 16 | Q67522 | Хомут для шланга с червячным приводом типа А |
Загрузка ...
|
|
| 17 | Q67676 | Хомут шланговый червячного типа B |
Загрузка ...
|
|
| 18 | Q67689 | Хомут для шланга с червячным приводом типа B |
Загрузка ...
|
|
| 19 | SAEJ1508-SLTB74 | Хомут винтовой |
Загрузка ...
|
|
| 20 | SAEJ1508-SLTB76 | Хомут болтовой |
Загрузка ...
|
|
| 21 | SAEJ1508-SLTB78 | Хомут |
Загрузка ...
|
|
| 22 | TA700.131-01 | Прокладка резиновая опорная |
Загрузка ...
|
|
| 23 | TM7N131110066 | Патрубок |
Загрузка ...
|
|
| 24 | TA700.131-02a | Патрубок |
Загрузка ...
|
|
| 25 | TB400.13C.4 | Бак водяной |
Загрузка ...
|
|
| 26 | TD800.131-11 | Прокладка резиновая |
Загрузка ...
|
|
| 27 | TS04481010006 | Скоба зажимная |
Загрузка ...
|
|
| 28 | TM7N131050059 | Губка запечатывания |
Загрузка ...
|
|
| 29 | TM7N131110055 | Стент |
Загрузка ...
|
|
| 30 | TM7N131110001 | Радиатор |
Загрузка ...
|
|
| 31 | TM7N131110003 | Труба водовыпускная |
Загрузка ...
|
|
| 32 | TM7N131110007 | Труба приемная |
Загрузка ...
|
|
| 33 | TM7N131110014 | Решётка защитная |
Загрузка ...
|
|
| 34 | TM7N131110017 | Кронштейн |
Загрузка ...
|
|
| 35 | TM7N131110062 | Сварка кронштейна |
Загрузка ...
|
|
| 36 | TM7N131110060 | Сварка кронштейна |
Загрузка ...
|
|
| 37 | TM7N131110014K | Труба стальная |
Загрузка ...
|
|
| 38 | TM7N131110010K | Труба стальная |
Загрузка ...
|
|
| 39 | TM7N131110033 | Шланг резиновый |
Загрузка ...
|
|
| 40 | TM7N131110064 | Шланг резиновый |
Загрузка ...
|
|
| 41 | TM7N131110036 | Кронштейн |
Загрузка ...
|
|
| 42 | TM7N131110065 | Шланг резиновый |
Загрузка ...
|
|
| 43 | TM7N131110039 | Губка запечатывания |
Загрузка ...
|
|
| 44 | TM7N131110041 | Кронштейн сварной |
Загрузка ...
|
|
| 45 | TM7N131110007K | Решётка защитная |
Загрузка ...
|
|
| 46 | TM7N220020028 | Зажим трубный |
Загрузка ...
|
|
| 47 | TM7R131010011 | Зажимы для труб |
Загрузка ...
|
|
| 48 | TR2P131010008 | Шланг резиновый |
Загрузка ...
|
|
| 49 | TR3S131010059 | Труба впускная |
Загрузка ...
|
|
| 50 | TA700.131-02 | Корпус |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
