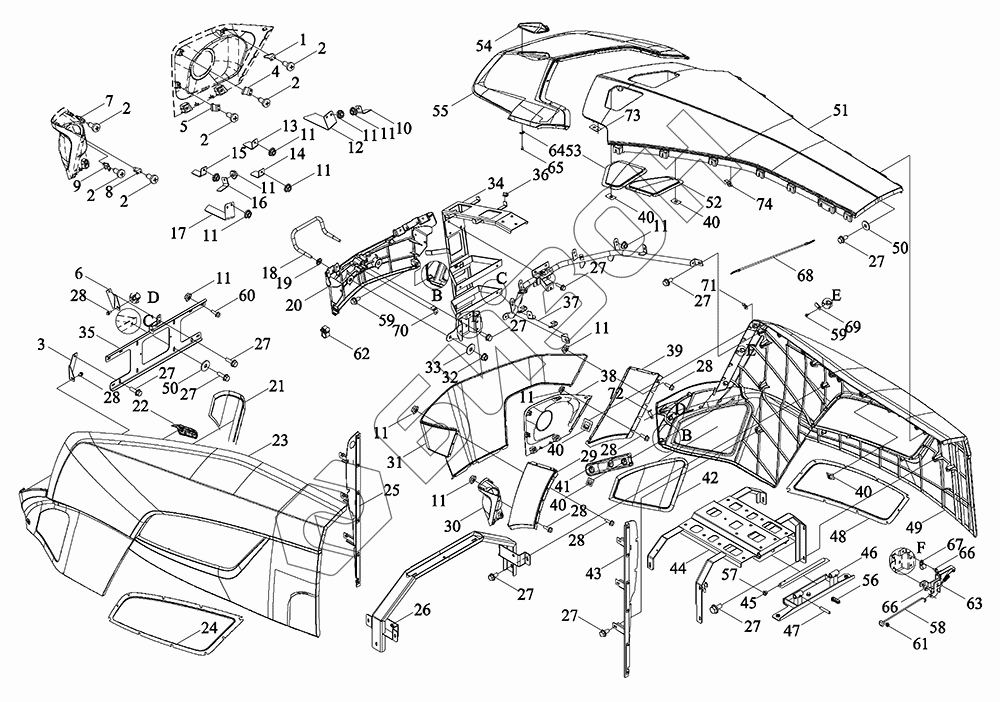

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Капот
1
2
2
2
2
2
2
3
4
5
6
7
8
9
10
11
11
11
11
11
11
11
11
11
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
27
27
27
27
27
27
27
27
28
28
28
28
28
28
29
30
31
32
33
34
35
36
37
38
39
40
40
40
40
40
41
42
43
44
45
46
47
48
49
50
50
51
52
53
54
55
56
57
58
59
59
60
61
62
63
64
65
66
67
68
69
70
70
71
71
72
72
73
74
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N471041000K | TM7N471041000K | Узел подачи капота |
Загрузка ...
|
|
| TM7N471040000K | TM7N471040000K | Капот в сборе |
Загрузка ...
|
|
| TM7N471041100K | TM7N471041100K | Капот |
Загрузка ...
|
|
| 1 | TM5X471081102K | Пластина прижимная правого фонаря 1 |
Загрузка ...
|
|
| 2 | GBT845-ST4.8X16 | Винт самонарезающий с крестообразным шлицем и полукруглой головкой ST4.8X16 |
Загрузка ...
|
|
| 3 | TM7N471041066 | Узел сварной левого соединительного кронштейна |
Загрузка ...
|
|
| 4 | TM7N471041047 | Пластина прижимная правого фонаря 2 |
Загрузка ...
|
|
| 5 | TM6W471011056 | Пластина прижимная правого фонаря 3 |
Загрузка ...
|
|
| 6 | TM7N471041067 | Сборка сварная правого соединительного кронштейна |
Загрузка ...
|
|
| 7 | TM6W471011052 | Пластина прижимная левого плафона 2 |
Загрузка ...
|
|
| 8 | TM5X471081101K | Пластина прижимная левого плафона 1 |
Загрузка ...
|
|
| 9 | TM6W471011053 | Пластина прижимная левого плафона 3 |
Загрузка ...
|
|
| 10 | TM7N471041040 | Опора передней сетчатой панели 1 |
Загрузка ...
|
|
| 11 | GBT6177.1-M6-8-A2L | Гайка шестигранная с фланцем M6-8-A2L |
Загрузка ...
|
|
| 12 | TM7N471041042 | Опора передней сетчатой панели 3 |
Загрузка ...
|
|
| 13 | TM7N471041044 | Опора передней сетчатой панели 5 |
Загрузка ...
|
|
| 14 | TM7N471041046 | Опора передней сетчатой панели 7 |
Загрузка ...
|
|
| 15 | TM7N471041045 | Опора передней сетчатой панели 6 |
Загрузка ...
|
|
| 16 | TM7N471041041 | Опора передней сетчатой панели 2 |
Загрузка ...
|
|
| 17 | TM7N471041043 | Опора передней сетчатой панели 4 |
Загрузка ...
|
|
| 18 | TM7R471031012 | Ручка капота gередняя |
Загрузка ...
|
|
| 19 | TD800.471A-05 | Уплотнитель передней ручки капота в сборе |
Загрузка ...
|
|
| 20 | TM7N471041004 | Панель капота передняя |
Загрузка ...
|
|
| 21 | TM7N471041007 | Панель передняя сетчатая левая |
Загрузка ...
|
|
| 22 | TM7N471041052 | Блок левый противоударный |
Загрузка ...
|
|
| 23 | TM7N471061001 | Панель капота левая боковая |
Загрузка ...
|
|
| 24 | TM7N471041050 | Панель капота левая задняя сетчатая |
Загрузка ...
|
|
| 25 | TM7N475060014 | Узел левой наружной уплотнительной пластины |
Загрузка ...
|
|
| 26 | TM7N471051013 | Узел сварной переднего усиливающего кронштейна |
Загрузка ...
|
|
| 27 | GBT5789-M8X16-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-8.8-A2L |
Загрузка ...
|
|
| 28 | GBT5789-M6X16-8.8-A2L | Болт с шестигранной головкой и фланцем M6X16-8.8-A2L |
Загрузка ...
|
|
| 29 | TM7N471041048 | Панель капота сетчатая левая передняя верхняя |
Загрузка ...
|
|
| 30 | TM6R471051101K | Крышка левой передней фары капота |
Загрузка ...
|
|
| 31 | TM7N471041006 | Панель передняя сетчатая |
Загрузка ...
|
|
| 32 | GBT6177.1-M12-8-A3L | Гайка шестигранная с фланцем M12-8-A3L |
Загрузка ...
|
|
| 33 | GBT96.1-12-A3L | Шайба большая 12-A3L |
Загрузка ...
|
|
| 34 | TM7N471041013 | Узел сварной кронштейна фары |
Загрузка ...
|
|
| 35 | TM7N471041078 | Сборка сварная монтажной пластины для дальнего и ближнего света |
Загрузка ...
|
|
| 36 | TS06451011269 | Прокладка стекла опорная |
Загрузка ...
|
|
| 37 | TM7N471041015 | Узел сварной кронштейна для крепления рабочего света |
Загрузка ...
|
|
| 38 | TM6R471051102K | Крышка правой передней фары капота |
Загрузка ...
|
|
| 39 | TM7N471041049 | Пластина сетчатая верхняя правой передней части капота |
Загрузка ...
|
|
| 40 | Q39308 | Гайка C-образная пружинная |
Загрузка ...
|
|
| 41 | TM7N471041053 | Блок правый противоударный |
Загрузка ...
|
|
| 42 | TM7N471041008 | Панель передняя сетчатая правая |
Загрузка ...
|
|
| 43 | TM7N475060015 | Сборка правой наружной уплотнительной пластины |
Загрузка ...
|
|
| 44 | TM7N471051009a | Узел сварной заднего усилительного кронштейна капота |
Загрузка ...
|
|
| 45 | TM6W471011058 | Вал шарнира капота |
Загрузка ...
|
|
| 46 | TM7N471041030a | Узел сварной кронштейна петли капота |
Загрузка ...
|
|
| 47 | GBT879.1-5X28 | Штифт пружинный 5X28 |
Загрузка ...
|
|
| 48 | TM7N471041051 | Панель капота правая задняя сетчатая |
Загрузка ...
|
|
| 49 | TM7N471061002 | Панель капота правая боковая |
Загрузка ...
|
|
| 50 | GBT96.1-8-A2 | Шайба большая 8-A2 |
Загрузка ...
|
|
| 51 | TM7N471051001a | Крышка капота верхняя |
Загрузка ...
|
|
| 52 | TM7N471041061 | Панель сетчатая верхняя правая часть |
Загрузка ...
|
|
| 53 | TM7N471041060 | Панель сетчатая верхняя левая часть |
Загрузка ...
|
|
| 54 | TM6W471011013 | Накладка |
Загрузка ...
|
|
| 55 | TM7N471041005 | Пластина сетчатая |
Загрузка ...
|
|
| 56 | TM7N471051017 | Лента уплотнительная a1500 |
Загрузка ...
|
|
| 57 | TM6W471011063 | Втулка нейлоновая |
Загрузка ...
|
|
| 58 | TM7N473040001a | Тяга |
Загрузка ...
|
|
| 59 | GBT5789-M6X12-8.8-A2L | Болт с шестигранной головкой и фланцем M6X12-8.8-A2L |
Загрузка ...
|
|
| 60 | GBT5789-M6X20-8.8-A2L | Болт с шестигранной головкой и фланцем M6X20-8.8-A2L |
Загрузка ...
|
|
| 61 | TN1S471041080 | Втулка резиновая блокировочной тяги |
Загрузка ...
|
|
| 62 | TM7N471041054 | Лента уплотнительная M1950 |
Загрузка ...
|
|
| 63 | TS06473010002a | Замок капота |
Загрузка ...
|
|
| 64 | TM6W471011099 | Пластина для выравнивания средневольтажная |
Загрузка ...
|
|
| 65 | GBT845-ST6.3X16 | Винт самонарезающий с крестообразным шлицем и полукруглой головкой ST6.3X16 |
Загрузка ...
|
|
| 66 | GBT5789-M8X20-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-10.9-A2L |
Загрузка ...
|
|
| 67 | TS06471010013 | Зажим троса капота |
Загрузка ...
|
|
| 68 | TC05471070060 | Трос капота |
Загрузка ...
|
|
| 69 | TM7N471041068 | Пластина прижимная 1 |
Загрузка ...
|
|
| 70 | TM7N471041070 | Пластина прижимная 3 |
Загрузка ...
|
|
| 70 | TM7N471041069 | Пластина прижимная 2 |
Загрузка ...
|
|
| 71 | TM7N471041077 | Пластина прижимная 10 |
Загрузка ...
|
|
| 71 | TM7N471041076 | Пластина прижимная 9 |
Загрузка ...
|
|
| 72 | TM7N471041072 | Пластина прижимная 5 |
Загрузка ...
|
|
| 72 | TM7N471041071 | Пластина прижимная 4 |
Загрузка ...
|
|
| 73 | TM7N471041073 | Пластина прижимная 6 |
Загрузка ...
|
|
| 74 | TM7N471041075 | Пластина прижимная 8 |
Загрузка ...
|
|
| 74 | TM7N471041074 | Пластина прижимная 7 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
