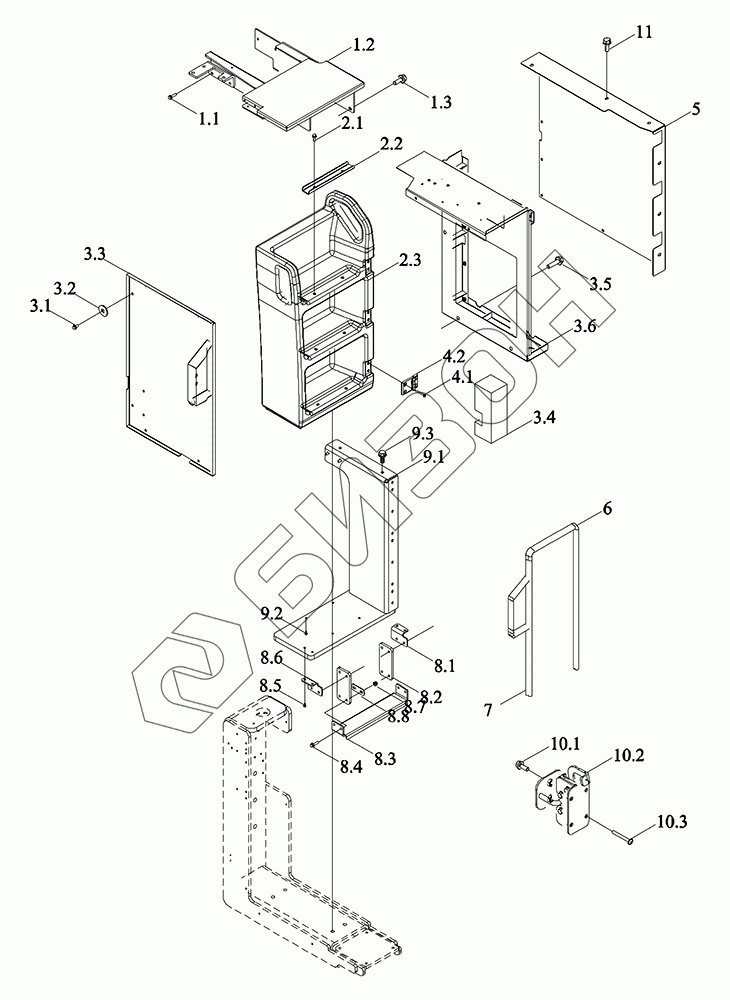

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Лестница 2
1.1
1.2
1.3
2.1
2.2
2.3
3.1
3.2
3.3
3.4
3.5
3.6
4.1
4.2
5
6
7
8.1
8.2
8.3
8.4
8.5
8.6
8.7
8.8
9.1
9.2
9.3
10.1
10.2
10.3
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N454010000K | TM7N454010000K | Кожух правый боковой в сборе |
Загрузка ...
|
|
| TM7N454011000K | TM7N454011000K | Ограждение лестницы правое боковое в сборе |
Загрузка ...
|
|
| 1 | TM7N454011009K | Узел верхней педали |
Загрузка ...
|
|
| 1.1 | GBT5789-M8X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 1.2 | TM7N454011010K | Педаль сварная верхняя |
Загрузка ...
|
|
| 1.3 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 2 | TM7N454011019 | Лестница правая |
Загрузка ...
|
|
| 2.1 | GBT5789-M8X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 2.2 | TM7N454011021 | Педаль |
Загрузка ...
|
|
| 2.3 | TM7N454011020 | Основание правогой лестницы |
Загрузка ...
|
|
| 3 | TM7N454011001K | Сборка защитного кожуха |
Загрузка ...
|
|
| 3.1 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3.2 | GBT96.1-8-A3L | Шайба большая |
Загрузка ...
|
|
| 3.3 | TM7N454011005 | Кожух защитный |
Загрузка ...
|
|
| 3.4 | TM7N454011042K | Губка запечатывания |
Загрузка ...
|
|
| 3.5 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3.6 | TM7N454011002K | Кронштейн пластины передней защиты |
Загрузка ...
|
|
| 4 | TM7N454011036 | Узел подачи петель |
Загрузка ...
|
|
| 4.1 | GBT70.3-M8X20-8.8-A2T | Винты с головкой под торцевой ключ |
Загрузка ...
|
|
| 4.2 | TM7N454011024 | Шарнир |
Загрузка ...
|
|
| 5 | TM7N454011040K | Экран внешний |
Загрузка ...
|
|
| 6 | BZF0063-756 | Уплотнение P400 |
Загрузка ...
|
|
| 7 | BZF0063-253 | Уплотнение F1650 |
Загрузка ...
|
|
| 8 | TM7N454010025 | Узел нижней педали |
Загрузка ...
|
|
| 8.1 | TM7N454010029 | Кронштейн |
Загрузка ...
|
|
| 8.2 | TM7N454010031 | Лента соединительная |
Загрузка ...
|
|
| 8.3 | TM7N454010026 | Сварка и сборка нижней подножки |
Загрузка ...
|
|
| 8.4 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 8.5 | GBT5789-M8X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 8.6 | TM7N454010030 | Кронштейн |
Загрузка ...
|
|
| 8.7 | GBT6183.1-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 8.8 | TD1C451010011 | Прокладка соединительная |
Загрузка ...
|
|
| 9 | TM7N454011014K | Кронштейн правой лестницы |
Загрузка ...
|
|
| 9.1 | TM7N454011015K | Кронштейн |
Загрузка ...
|
|
| 9.2 | GBT5789-M8X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 9.3 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10 | TM7N454011028 | Замок |
Загрузка ...
|
|
| 10.1 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10.2 | TM7N454011029 | Узел питания замка |
Загрузка ...
|
|
| 10.3 | GBT70.4-M6X50-8.8-A2T | Винт |
Загрузка ...
|
|
| 11 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
