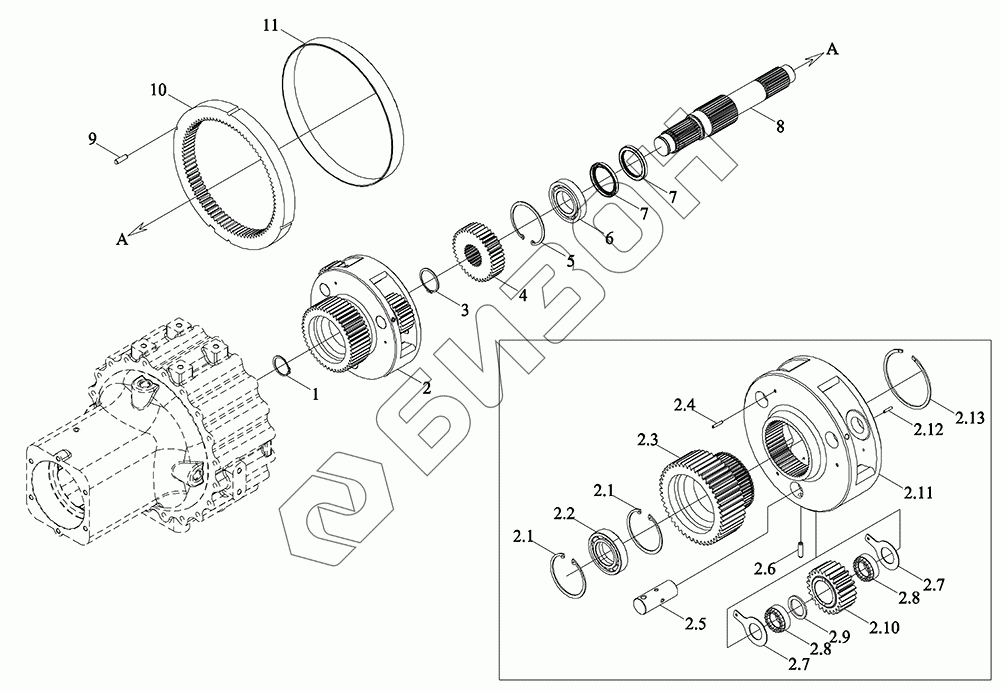

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Левая конечная передача 2
1
2
2.1
2.1
2.2
2.3
2.4
2.5
2.6
2.7
2.7
2.8
2.8
2.9
2.10
2.11
2.12
2.13
3
4
5
6
7
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N391040000 | TM7N391040000 | Передача левая конечная в сборе |
Загрузка ...
|
|
| 1 | GBT894.1-55 | Кольца стопорные для валов |
Загрузка ...
|
|
| 2 | TM7N391030008 | Водило планетарное |
Загрузка ...
|
|
| 2.1 | GBT893.1-100 | Кольцо стопорное для отверстий |
Загрузка ...
|
|
| 2.2 | PIS01060001 | Подшипник |
Загрузка ...
|
|
| 2.3 | TM7N391030001 | Шестерня вторичная солнечная |
Загрузка ...
|
|
| 2.4 | GBT879.3-5X28 | Штифт |
Загрузка ...
|
|
| 2.5 | TK3910301500 | Вал шестеренчатый |
Загрузка ...
|
|
| 2.6 | GBT879.3-10X35 | Штифт |
Загрузка ...
|
|
| 2.7 | TM7N391030005 | Прокладка антифрикционная |
Загрузка ...
|
|
| 2.8 | TK3910302900 | Игла роликовая |
Загрузка ...
|
|
| 2.9 | TK3910301700 | Втулка отсечная |
Загрузка ...
|
|
| 2.10 | TM7N391010003 | Колесо зубчатое |
Загрузка ...
|
|
| 2.11 | TM7N391030007 | Водило планетарной передачи первой ступени |
Загрузка ...
|
|
| 2.12 | GBT879.3-5X24 | Штифт |
Загрузка ...
|
|
| 2.13 | TK3910300400 | Кольцо ограничительное |
Загрузка ...
|
|
| 3 | GBT894.1-65 | Кольцо стопорное для вала |
Загрузка ...
|
|
| 4 | TM7N391010001 | Шестерня солнечная |
Загрузка ...
|
|
| 5 | GBT893.1-120 | Кольцо стопорное для отверстий |
Загрузка ...
|
|
| 6 | TM7N391010009 | Подшипник |
Загрузка ...
|
|
| 7 | GBT9877.1-FB75X100X10D | Уплотнение внутреннее |
Загрузка ...
|
|
| 8 | TK3910300100 | Полуось |
Загрузка ...
|
|
| 9 | GBT119.2-12X40-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 10 | TK3910300500 | Обод |
Загрузка ...
|
|
| 11 | TK3910300300 | Обод |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
