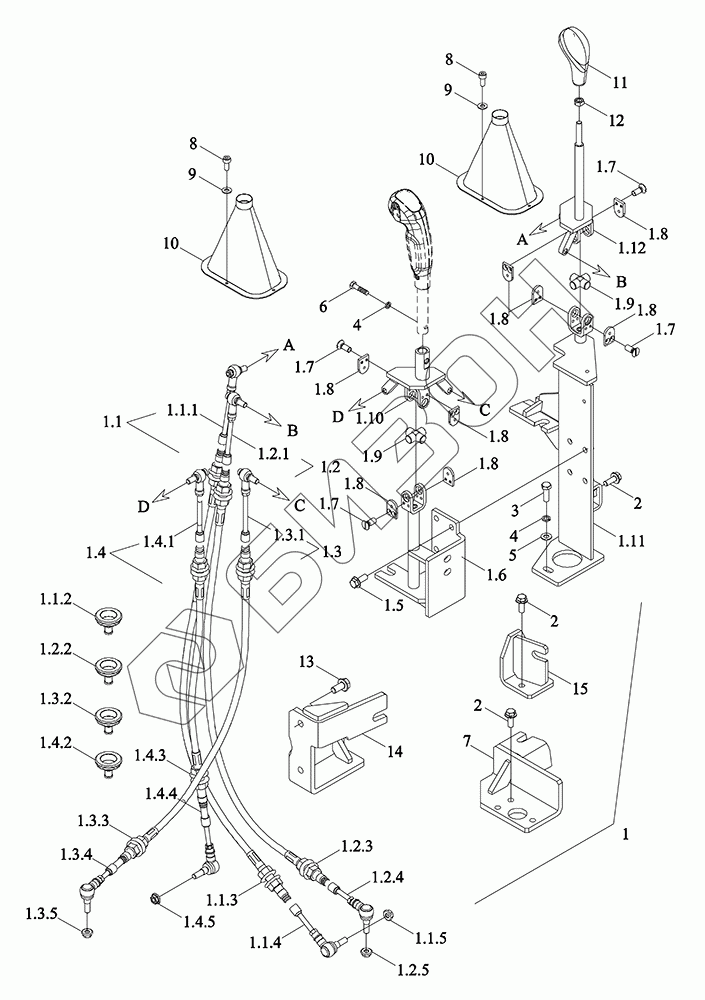

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Механизм переключения передач
1
1.1
1.1.1
1.1.2
1.1.3
1.1.4
1.1.5
1.2
1.2.1
1.2.2
1.2.3
1.2.4
1.2.5
1.3
1.3.1
1.3.2
1.3.3
1.3.4
1.3.5
1.4
1.4.1
1.4.2
1.4.3
1.4.4
1.4.5
1.5
1.6
1.7
1.7
1.7
1.7
1.8
1.8
1.8
1.8
1.8
1.8
1.8
1.9
1.9
1.10
1.11
1.12
2
2
2
3
4
4
5
6
7
8
8
9
9
10
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N383010001 | TM7N383010001 | Узел управления основной и вспомогательной коробкой передач - окончательная сборка |
Загрузка ...
|
|
| TM7N383010000 | TM7N383010000 | Узел управления основной и вспомогательной коробкой передач |
Загрузка ...
|
|
| 1 | TM7N383010002 | Сборка главного и вспомогательного контроллера переключения передач |
Загрузка ...
|
|
| 1.1 | TM7N383010030 | Узел троса переключения дополнительной коробки передач |
Загрузка ...
|
|
| 1.1.1 | TM7N383010034 | Корпус троса переключения дополнительной коробки передач |
Загрузка ...
|
|
| 1.1.2 | TC05373050016 | Оболочка гибкого вала |
Загрузка ...
|
|
| 1.1.3 | GBT6177.2-M16X1.5-8-A3L | Гайка шестигранная с фланцем M16X1.5-8-A3L |
Загрузка ...
|
|
| 1.1.4 | GBT6170-M8-8-A2L | Гайка шестигранная, тип 1 M8-8-A2L |
Загрузка ...
|
|
| 1.1.5 | GBT6187.1-M10-8 | Гайка стопорная цельнометаллическая шестигранная фланцевая M10-8 |
Загрузка ...
|
|
| 1.2 | TM7N383010033 | Узел троса переключения передач дополнительной коробки передач |
Загрузка ...
|
|
| 1.2.1 | TM7N383010037 | Корпус троса выбора передач вспомогательной коробки передач |
Загрузка ...
|
|
| 1.2.2 | TC05373050016 | Оболочка гибкого вала |
Загрузка ...
|
|
| 1.2.3 | GBT6177.2-M16X1.5-8-A3L | Гайка шестигранная с фланцем M16X1.5-8-A3L |
Загрузка ...
|
|
| 1.2.4 | GBT6170-M8-8-A2L | Гайка шестигранная, тип 1 M8-8-A2L |
Загрузка ...
|
|
| 1.2.5 | GBT6187.1-M10-8 | Гайка стопорная цельнометаллическая шестигранная фланцевая M10-8 |
Загрузка ...
|
|
| 1.3 | TM7N383010031 | Узел троса переключения главной передачи |
Загрузка ...
|
|
| 1.3.1 | TM7N383010035 | Корпус тросика селектора главной передачи |
Загрузка ...
|
|
| 1.3.2 | TC05373050016 | Оболочка гибкого вала |
Загрузка ...
|
|
| 1.3.3 | GBT6177.2-M16X1.5-8-A3L | Гайка шестигранная с фланцем M16X1.5-8-A3L |
Загрузка ...
|
|
| 1.3.4 | GBT6170-M8-8-A2L | Гайка шестигранная, тип 1 M8-8-A2L |
Загрузка ...
|
|
| 1.3.5 | GBT6187.1-M10-8 | Гайка стопорная цельнометаллическая шестигранная фланцевая M10-8 |
Загрузка ...
|
|
| 1.4 | TM7N383010032 | Узел троса переключения главной передачи |
Загрузка ...
|
|
| 1.4.1 | TM7N383010036 | Корпус троса переключения главной передачи |
Загрузка ...
|
|
| 1.4.2 | TC05373050016 | Оболочка гибкого вала |
Загрузка ...
|
|
| 1.4.3 | GBT6177.2-M16X1.5-8-A3L | Гайка шестигранная с фланцем M16X1.5-8-A3L |
Загрузка ...
|
|
| 1.4.4 | GBT6170-M8-8-A2L | Гайка шестигранная, тип 1 M8-8-A2L |
Загрузка ...
|
|
| 1.4.5 | GBT6187.1-M10-8 | Гайка стопорная цельнометаллическая шестигранная фланцевая M10-8 |
Загрузка ...
|
|
| 1.5 | GBT5789-M10X25-8.8-A3L | Болт с шестигранной головкой и фланцем M10X25-8.8-A3L |
Загрузка ...
|
|
| 1.6 | TM7N383010004 | Основа сварная главного контроллера скорости |
Загрузка ...
|
|
| 1.7 | GBT68-M5X12-4.8-A2L | Винт с потайной головкой и шлицем M5X12-4.8-A2L |
Загрузка ...
|
|
| 1.8 | TM6W373020108 | Планка защитная |
Загрузка ...
|
|
| 1.9 | TS2S373010044 | Кардан |
Загрузка ...
|
|
| 1.10 | TM7N383010006 | Рукоятка сварная главного контроллера скорости |
Загрузка ...
|
|
| 1.11 | TM7N383010003 | Основание сварное контроллера вспомогательной коробки передач |
Загрузка ...
|
|
| 1.12 | TM7N383010005 | Узел сварной рукоятки контроллера вспомогательной коробки передач |
Загрузка ...
|
|
| 2 | GBT5789-M10X25-8.8-A3L | Болт с шестигранной головкой и фланцем M10X25-8.8-A3L |
Загрузка ...
|
|
| 3 | GBT5783-M10X30-8.8-A3L | Болт с шестигранной головкой M10X30-8.8-A3L |
Загрузка ...
|
|
| 4 | GBT93-10-A3L | Шайба стандартная пружинная 10-A3L |
Загрузка ...
|
|
| 5 | GBT97.1-10-A3L | Шайба плоская 10-A3L |
Загрузка ...
|
|
| 6 | GBT5783-M10X25-8.8-A3L | Болт с шестигранной головкой M10X25-8.8-A3L |
Загрузка ...
|
|
| 7 | TM7N383010041 | Держатель троса переключения главной передачи |
Загрузка ...
|
|
| 8 | GBT70.1-M4X16-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником M4X16-8.8-A2L |
Загрузка ...
|
|
| 9 | GBT97.1-4-A3L | Шайба плоская 4-A3L |
Загрузка ...
|
|
| 10 | TN2P383010115 | Экран защитный |
Загрузка ...
|
|
| 11 | TN2P383010113a | Рычаг управления вспомогательной коробкой передач |
Загрузка ...
|
|
| 12 | GBT6170-M10-8-A3L | Гайка шестигранная, тип 1 M10-8-A3L |
Загрузка ...
|
|
| 13 | GBT5789-M12X25-8.8-A3L | Болт с шестигранной головкой и фланцем M12X25-8.8-A3L |
Загрузка ...
|
|
| 14 | TM7N383010042 | Кронштейн троса вторичного переключения передач |
Загрузка ...
|
|
| 15 | TM7N383010040 | Узел сварной кронштейна троса переключения главной передачи |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
