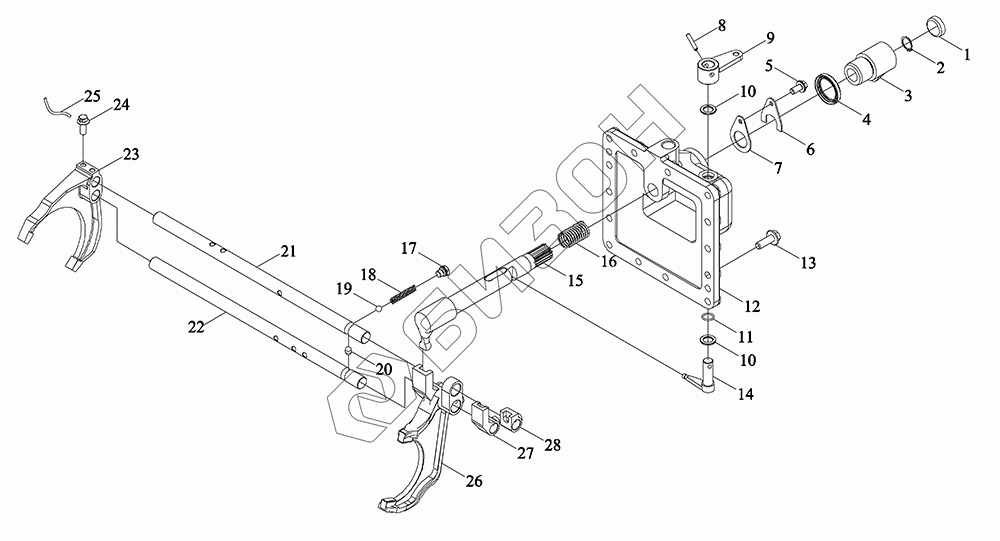

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Механизм переключения передач 3
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N383010000 | TM7N383010000 | Механизм переключение передач скоростей |
Загрузка ...
|
|
| TM7N383010100 | TM7N383010100 | Узлы управления первичным и вторичным переключением передач |
Загрузка ...
|
|
| 1 | Q72235 | Пробка колокольная |
Загрузка ...
|
|
| 2 | GBT894.1-22 | Кольцо стопорное для вала |
Загрузка ...
|
|
| 3 | TM7N383010102 | Кулиса переключения главной передачи |
Загрузка ...
|
|
| 4 | GBT9877.1-FB40X55X8D | Уплотнение |
Загрузка ...
|
|
| 5 | GBT5789-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 6 | TS2S373010017 | Пластина замочная |
Загрузка ...
|
|
| 7 | TS2S373010016 | Скоба ограничительная |
Загрузка ...
|
|
| 8 | GBT879.3-8X35 | Штифты прочные гибкие цилиндрические |
Загрузка ...
|
|
| 9 | TM7N383010105 | Элемент сварной коромысла селектора дополнительной коробки передачи |
Загрузка ...
|
|
| 10 | TL02433060005 | Прокладка |
Загрузка ...
|
|
| 11 | GBT3452.1-20.0X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 12 | TN2P383010009 | Чехол рычага переключения передач |
Загрузка ...
|
|
| 13 | GBT5789-M12X35-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 14 | TN2P383010015a | Головка селектора переключения передач |
Загрузка ...
|
|
| 15 | TN2P383010010a | Ручка переключения передач Sub |
Загрузка ...
|
|
| 16 | P5S37401114 | Пружина муфты |
Загрузка ...
|
|
| 17 | GBT2878.4-M12-PLEH-A3L-NBR | Пробка резьбовая с внутренним шестигранником |
Загрузка ...
|
|
| 18 | BZF0027.1-059 | Пружина |
Загрузка ...
|
|
| 19 | GBT308-10-G100-b | Шарик стальной |
Загрузка ...
|
|
| 20 | TN2P383010123 | Штырь запирающий |
Загрузка ...
|
|
| 21 | TN2P383010007 | Ось вилки переключения |
Загрузка ...
|
|
| 22 | TN2P383010008 | Ось вилки переключения |
Загрузка ...
|
|
| 23 | TN2P383010001a | Вилка отводная |
Загрузка ...
|
|
| 24 | TR2P383030014 | Болт |
Загрузка ...
|
|
| 25 | TA800.212B-02 | Проволока стальная низкоуглеродистая СЗ-1,4 |
Загрузка ...
|
|
| 26 | TM7N383020001 | Вилка отводная |
Загрузка ...
|
|
| 27 | TN2P383010012a | Гнездо подводкового блока |
Загрузка ...
|
|
| 28 | TN2P383010011a | Гнездо подводкового блока |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
