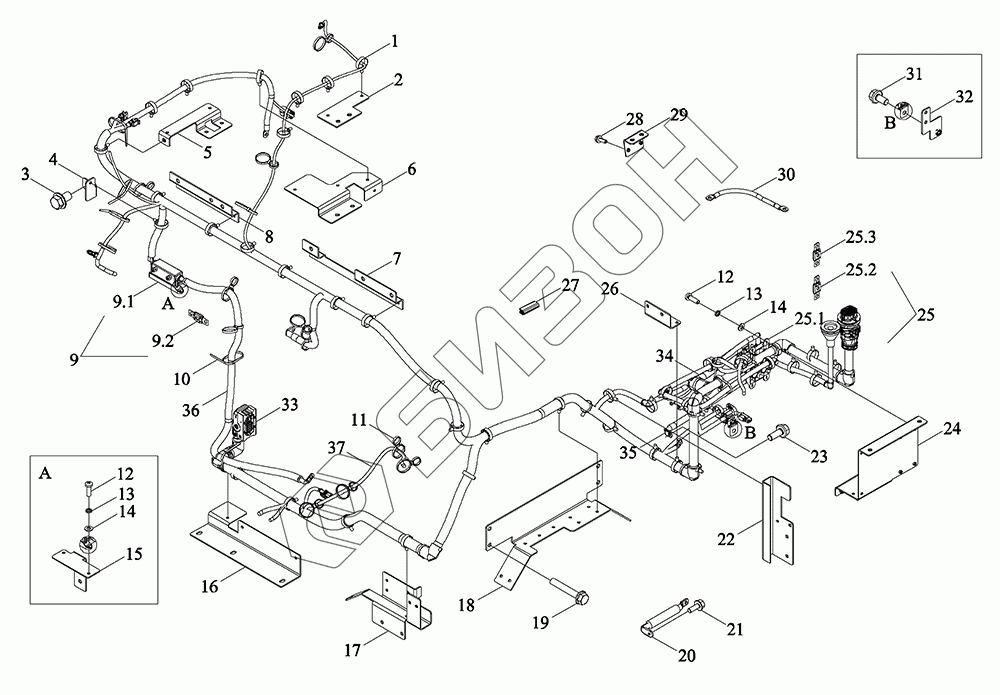

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Монтажный блок жгута проводов двигателя
1
2
3
4
5
6
7
8
9
9.1
9.2
10
11
12
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
25.1
25.2
25.3
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N481050000K | TM7N481050000K | Сборка жгута проводов двигателя |
Загрузка ...
|
|
| 1 | 3203505D9-L | Стяжка кабельная |
Загрузка ...
|
|
| 2 | TN2P481040033 | Кронштейн жгута проводов воздушного фильтра |
Загрузка ...
|
|
| 3 | GBT5789-M10X16-8.8-A3L | Болт с шестигранной головкой и фланцем M10X16-8.+J722:J8118-A3L |
Загрузка ...
|
|
| 4 | TM7N481050003K | Кронштейн крепления жгута проводов |
Загрузка ...
|
|
| 5 | TN2P481040038 | Кронштейн сварной жгута проводов двигателя |
Загрузка ...
|
|
| 6 | TN2P481040019 | Кронштейн жгута проводов двигателя |
Загрузка ...
|
|
| 7 | TM7N481050015K | Кронштейн крепления жгута проводов |
Загрузка ...
|
|
| 8 | TN2P481040009 | Кронштейн жгута проводов двигателя 1 |
Загрузка ...
|
|
| 9 | TC03481140006 | Держатель предохранителя (250a) |
Загрузка ...
|
|
| 9.1 | TC03481140008 | Держатель предохранителя |
Загрузка ...
|
|
| 9.2 | TC03481140009 | Предохранитель ANM250 |
Загрузка ...
|
|
| 10 | Q67405200 | Стяжка пластиковая |
Загрузка ...
|
|
| 11 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 12 | GBT818-M5X16-4.8-A2L | Винт с крестообразным шлицем и полукруглой головкой M5X16-4.8-A2L |
Загрузка ...
|
|
| 13 | GBT93-5-A3L | Шайба стандартная пружинная 5-A3L |
Загрузка ...
|
|
| 14 | GBT97.1-5-A3L | Шайба плоская 5-A3L |
Загрузка ...
|
|
| 15 | TM7N481050007K | Узел сварной крепления жгута проводов |
Загрузка ...
|
|
| 16 | TM7N481050004K | Кронштейн крепления жгута проводов |
Загрузка ...
|
|
| 17 | TM7N481050005K | Узел сварной крепления жгута проводов |
Загрузка ...
|
|
| 18 | TN2P481040010 | Кронштейн жгута проводов |
Загрузка ...
|
|
| 19 | GBT5789-M8X50-8.8-A2L | Болт с шестигранной головкой и фланцем M8X50-8.8-A2L |
Загрузка ...
|
|
| 20 | TN2P481040037 | Провод заземляющий |
Загрузка ...
|
|
| 21 | GBT5789-M6X16-8.8-A2L | Болт с шестигранной головкой и фланцем M6X16-8.8-A2L |
Загрузка ...
|
|
| 22 | TN2P481040026 | Кронштейн жгута проводов |
Загрузка ...
|
|
| 23 | GBT5789-M8X20-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-10.9-A2L |
Загрузка ...
|
|
| 24 | TM7N481050014K | Кронштейн для крепления двойного держателя предохранителя |
Загрузка ...
|
|
| 25 | TM5D481100010K | Сборка держателя предохранителя двухканального |
Загрузка ...
|
|
| 25.1 | TP4M481060011 | Держатель предохранителя двухканальный |
Загрузка ...
|
|
| 25.2 | TS06481160005 | Предохранитель ANM200 |
Загрузка ...
|
|
| 25.3 | TC03481140009 | Предохранитель ANM250 |
Загрузка ...
|
|
| 26 | TN2P481040028 | Кронштейн жгута проводов двигателя |
Загрузка ...
|
|
| 27 | BZF0062-031 | Планка защитная A50 |
Загрузка ...
|
|
| 28 | TS04481050005 | Винт фланцевый-M4X12 |
Загрузка ...
|
|
| 29 | TM7N481050017K | Узел сварочный крепежного кронштейна реле предварительного нагрева |
Загрузка ...
|
|
| 30 | TN2P481040020 | Провод заземляющий |
Загрузка ...
|
|
| 31 | GBT5789-M8X16-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-8.8-A2L |
Загрузка ...
|
|
| 32 | TN2P481040027 | Кронштейн блока предохранителей |
Загрузка ...
|
|
| 33 | TM7N481050001K | Сборка жгута проводов двигателя |
Загрузка ...
|
|
| 34 | TM7N481050010K | Кабель силовой реле предпускового подогрева |
Загрузка ...
|
|
| 35 | TM7N481050011K | Кабель силовой с двойным держателем предохранителя |
Загрузка ...
|
|
| 36 | TM7N481050012K | Кабель питания стартера |
Загрузка ...
|
|
| 37 | TS17482010006 | Линия перехода нейтрального переключателя |
Загрузка ...
|
|
| 38 | GBT5789-M8X30-8.8-A2L | Болт с шестигранной головкой и фланцем M8X30-8.8-A2L |
Загрузка ...
|
|
| 39 | TM6W482010023 | Крышка разъема защитная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
