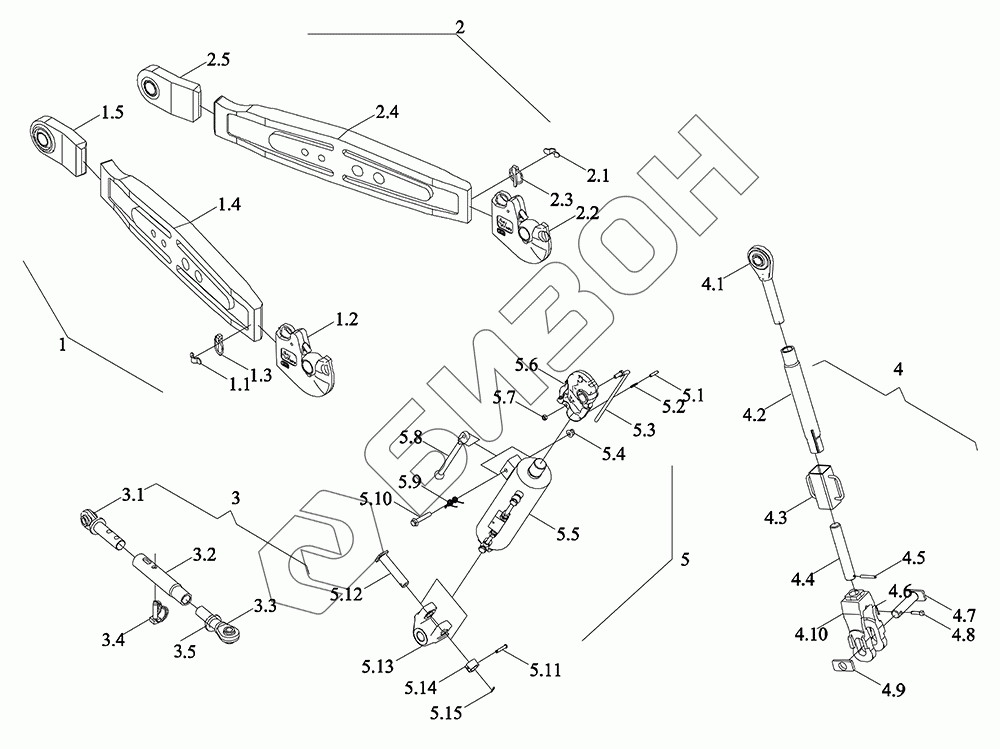

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Подвеска 2
1
1.1
1.2
1.3
1.4
1.5
2
2.1
2.2
2.3
2.4
2.5
3
3.1
3.2
3.3
3.4
3.5
4
4.1
4.2
4.3
4.4
4.5
4.6
4.7
4.8
4.9
4.10
5
5.1
5.2
5.3
5.4
5.5
5.6
5.7
5.8
5.9
5.10
5.11
5.12
5.13
5.14
5.15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TN2P561010000 | TN2P561010000 | Подвеска в сборе |
Загрузка ...
|
|
| 1 | TM7N561030014 | Тяга нижняя |
Загрузка ...
|
|
| 1.1 | TB3C561010003 | Пластина крепёжная |
Загрузка ...
|
|
| 1.2 | TD2C561010004 | Соединение быстрое |
Загрузка ...
|
|
| 1.3 | TG1204.56F.1.5 | Узел стопорного штифта |
Загрузка ...
|
|
| 1.4 | TM7N561030016 | Шина кованая |
Загрузка ...
|
|
| 1.5 | TM7N561030017 | Корпус шарнира нижней тяги в сборе |
Загрузка ...
|
|
| 2 | TM7N561030015 | Тяга нижняя |
Загрузка ...
|
|
| 2.1 | TB3C561010003 | Пластина крепёжная |
Загрузка ...
|
|
| 2.2 | TD2C561010004 | Соединение быстрое |
Загрузка ...
|
|
| 2.3 | TG1204.56F.1.5 | Узел стопорного штифта |
Загрузка ...
|
|
| 2.4 | TM7N561030016 | Шина кованая |
Загрузка ...
|
|
| 2.5 | TM7N561030017 | Корпус шарнира нижней тяги в сборе |
Загрузка ...
|
|
| 3 | TN2P561010011 | Узел ограничительной штанги |
Загрузка ...
|
|
| 3.1 | TS2P561010024 | Eзел cборочный экструзии ограничительного стержня |
Загрузка ...
|
|
| 3.2 | TM7N561010013 | Сварка ограничительного канала |
Загрузка ...
|
|
| 3.3 | TN2P561010015 | Узел сборочный экструзии ограничительного стержня |
Загрузка ...
|
|
| 3.4 | TC05561050009 | Узел стопорного штифта |
Загрузка ...
|
|
| 3.5 | TM5Q561060011 | Контргайка передней верхней тяги M40X4.5 |
Загрузка ...
|
|
| 4 | TN2P561010044 | Сборка подъемного рычага |
Загрузка ...
|
|
| 4.1 | TN2P561010038 | Винт верхний регулировочный тяги подъемника |
Загрузка ...
|
|
| 4.2 | TN2P561010042 | Канал спиральный |
Загрузка ...
|
|
| 4.3 | TG1204.56F.4.3 | Крышка |
Загрузка ...
|
|
| 4.4 | TG4S561040005 | Стержень |
Загрузка ...
|
|
| 4.5 | GBT879.1-10X70 | Штифт пружинный 10X70 |
Загрузка ...
|
|
| 4.6 | GBT91-4X28-A3L | Шплинт 4X28-A3L |
Загрузка ...
|
|
| 4.7 | TP7P561010043 | Штырь подъемной штанги нижний соединительный |
Загрузка ...
|
|
| 4.8 | TR2P561010017 | Штифт |
Загрузка ...
|
|
| 4.9 | TP7P561010040 | Перегородка |
Загрузка ...
|
|
| 4.10 | TN2P561010025 | Вилка |
Загрузка ...
|
|
| 5 | TM7N561020008 | Тяга |
Загрузка ...
|
|
| 5.1 | GBT879.1-8X35-A3L | Штифт эластичный цилиндрический |
Загрузка ...
|
|
| 5.2 | GBT879.1-5X30-A2L | Штифт эластичный цилиндрический |
Загрузка ...
|
|
| 5.3 | TM7N561020010 | Маркер |
Загрузка ...
|
|
| 5.4 | GBT6183.1-M12-10-A3L | Контргайки с шестигранным фланцем и неметаллическими вставками M12-10-A3L |
Загрузка ...
|
|
| 5.5 | TP8C561010082 | Сборка масляного цилиндра верхней тяги |
Загрузка ...
|
|
| 5.6 | TP8C561010072 | Крюк быстрого соединения кат. III |
Загрузка ...
|
|
| 5.7 | GBT6170-M10-8-A3L | Гайка шестигранная, тип 1 M10-8-A3L |
Загрузка ...
|
|
| 5.8 | TR2P561010034 | Штанга подъема стрелы |
Загрузка ...
|
|
| 5.9 | TR2P561010035 | Пружина кручения |
Загрузка ...
|
|
| 5.10 | GBT5789-M12X70-10.9-A3L | Болт шестигранный фланцевый M12X70-10.9-A3L |
Загрузка ...
|
|
| 5.11 | TR2P561010048 | Штифт ограничительный |
Загрузка ...
|
|
| 5.12 | TP7C561011021 | Ось |
Загрузка ...
|
|
| 5.13 | TP7C561011025a | Вилка тяги передняя соединительная |
Загрузка ...
|
|
| 5.14 | TR2P561010049 | Кольцо ограничительное |
Загрузка ...
|
|
| 5.15 | GBT91-3.2X20-A3L | Шплинт разводной 3.2X20-A3L |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
