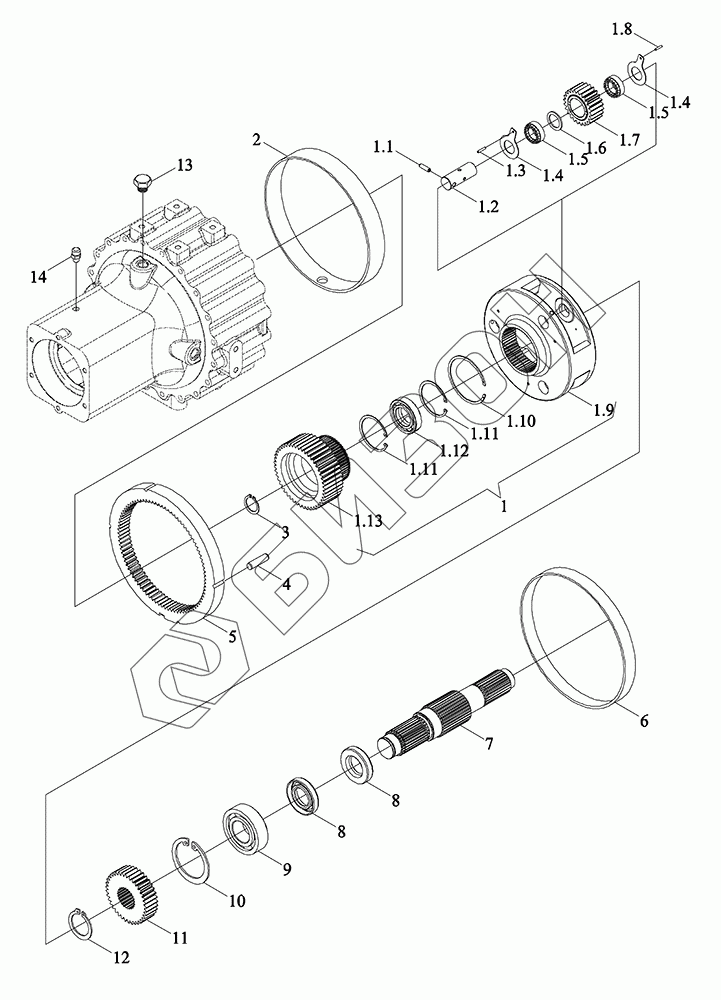

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Правая конечная передача 2
1
1.1
1.2
1.3
1.4
1.4
1.5
1.5
1.6
1.7
1.8
1.9
1.10
1.11
1.11
1.12
1.13
2
3
4
5
6
7
8
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N392040000 | TM7N392040000 | Передача правая конечная в сборе |
Загрузка ...
|
|
| 1 | TM7N391030008 | Водило планетарное |
Загрузка ...
|
|
| 1.1 | GBT879.3-10X35 | Штифт |
Загрузка ...
|
|
| 1.2 | TK3910301500 | Вал шестеренчатый |
Загрузка ...
|
|
| 1.3 | GBT879.3-5X28 | Штифт |
Загрузка ...
|
|
| 1.4 | TM7N391030005 | Прокладка антифрикционная |
Загрузка ...
|
|
| 1.5 | TK3910302900 | Игла роликовая |
Загрузка ...
|
|
| 1.6 | TK3910301700 | Втулка отсечная |
Загрузка ...
|
|
| 1.7 | TM7N391010003 | Колесо зубчатое |
Загрузка ...
|
|
| 1.8 | GBT879.3-5X24 | Штифт |
Загрузка ...
|
|
| 1.9 | TM7N391030007 | Водило планетарной передачи первой ступени |
Загрузка ...
|
|
| 1.10 | TK3910300400 | Кольцо ограничительное |
Загрузка ...
|
|
| 1.11 | GBT893.1-100 | Кольцо стопорное для отверстий |
Загрузка ...
|
|
| 1.12 | PIS01060001 | Подшипник |
Загрузка ...
|
|
| 1.13 | TM7N391030001 | Шестерня вторичная солнечная |
Загрузка ...
|
|
| 2 | TK3910300600 | Втулка отсечная |
Загрузка ...
|
|
| 3 | GBT894.1-55 | Кольца стопорные для валов |
Загрузка ...
|
|
| 4 | GBT119.2-12X40-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 5 | TK3910300500 | Обод |
Загрузка ...
|
|
| 6 | TK3910300300 | Обод |
Загрузка ...
|
|
| 7 | TK3920300100 | Полуось |
Загрузка ...
|
|
| 8 | GBT9877.1-FB75X100X10D | Уплотнение внутреннее |
Загрузка ...
|
|
| 9 | PIS01030029 | Подшипники конические роликовые |
Загрузка ...
|
|
| 10 | GBT893.1-120 | Кольцо стопорное для отверстий |
Загрузка ...
|
|
| 11 | TM7N391010001 | Шестерня солнечная |
Загрузка ...
|
|
| 12 | GBT894.1-65 | Кольцо стопорное для вала |
Загрузка ...
|
|
| 13 | GBT2878.4-M27-PLEH-A3L-NBR | Ввёртыш |
Загрузка ...
|
|
| 14 | TC05311090010 | Сапун |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
