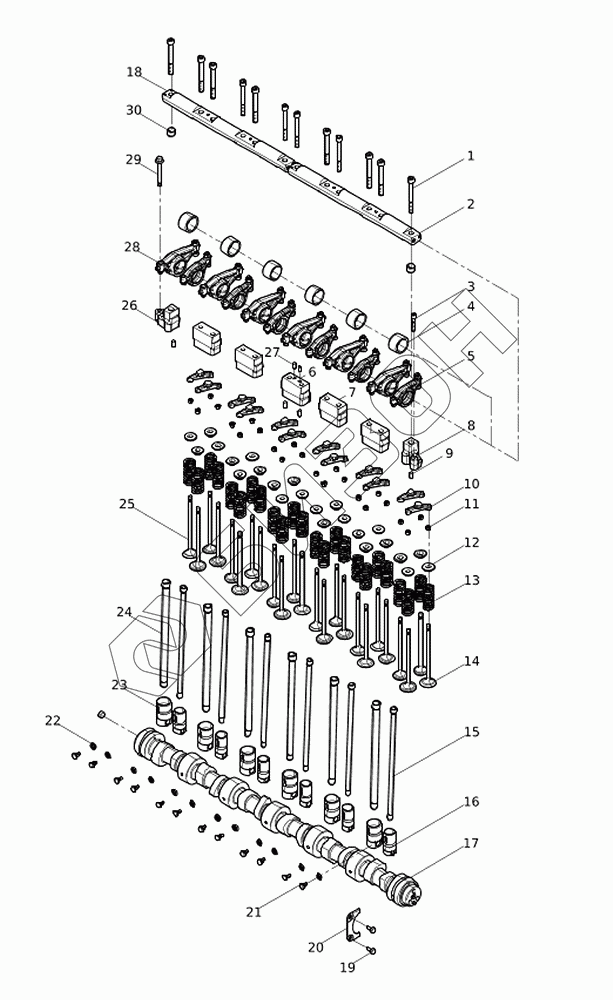

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Блок воздухораспределителя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N100040000K | TM7N100040000K | Двигатель в сборе |
Загрузка ...
|
|
| 1 | 90013050071 | Винт |
Загрузка ...
|
|
| 2 | 1000371817 | Компонент шатуна |
Загрузка ...
|
|
| 3 | 90003862443 | Винт |
Загрузка ...
|
|
| 4 | 1001223065 | Кольцо упорное |
Загрузка ...
|
|
| 5 | 611600050033 | Ось качающегося рычага |
Загрузка ...
|
|
| 6 | 611600050058 | Подвеска среднего рычага |
Загрузка ...
|
|
| 7 | 611600050059 | Шейка опорная |
Загрузка ...
|
|
| 8 | 611600050094 | Подвеска заднего рычага |
Загрузка ...
|
|
| 9 | 90015210006 | Штифт цилиндрический |
Загрузка ...
|
|
| 10 | 1001752876 | Кронштейн соединительный |
Загрузка ...
|
|
| 11 | 612630050015 | Зажим замочный |
Загрузка ...
|
|
| 12 | 1000604565 | Гнездо пружины |
Загрузка ...
|
|
| 13 | 1000083620 | Пружина впускного клапана |
Загрузка ...
|
|
| 14 | 611600050047 | Клапан впускной |
Загрузка ...
|
|
| 15 | 611600050089 | Рычаг впуска |
Загрузка ...
|
|
| 16 | 1001169882 | Сборка толкателя впуска |
Загрузка ...
|
|
| 17 | 1007187429 | Вал распределительный в сборе |
Загрузка ...
|
|
| 18 | 1000370616 | Компонент шатуна |
Загрузка ...
|
|
| 19 | 90003802399S | Болт |
Загрузка ...
|
|
| 20 | 611600050003 | Диск упорный |
Загрузка ...
|
|
| 21 | 1001265281S | Втулка направляющая штанги |
Загрузка ...
|
|
| 22 | 1001264610 | Кольцо прокладное |
Загрузка ...
|
|
| 23 | 1001169884 | Сборка толкателя выхлопной системы |
Загрузка ...
|
|
| 24 | 611600050104 | Стержень толкающий |
Загрузка ...
|
|
| 25 | 611600050048 | Клапан выхлопной |
Загрузка ...
|
|
| 26 | 611600050093 | Ось передняя опорная кранового рычага |
Загрузка ...
|
|
| 27 | 612639000061 | Штифт цилиндрический |
Загрузка ...
|
|
| 28 | 611600050095 | Ось качающегося рычага |
Загрузка ...
|
|
| 29 | 90011410006 | Болт |
Загрузка ...
|
|
| 30 | 611600050092 | Втулка фиксирующая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
