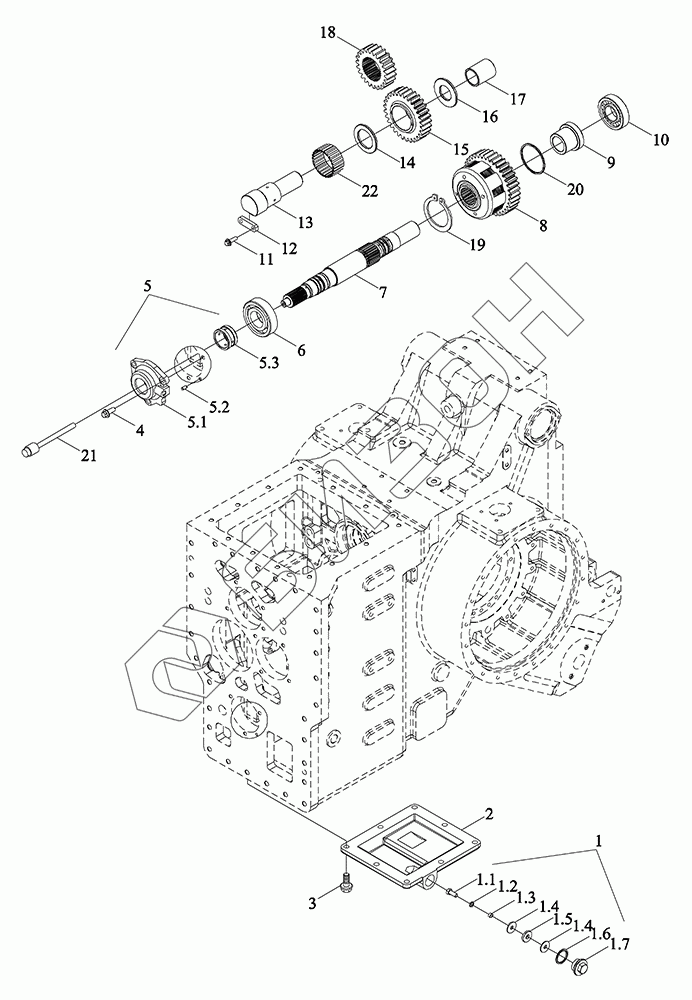

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Коробка раздаточная в сборе
1
1.1
1.2
1.3
1.4
1.4
1.5
1.6
1.7
2
3
4
5
5.1
5.2
5.3
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TN2P421010000 | TN2P421010000 | Коробка раздаточная в сборе |
Загрузка ...
|
|
| 1 | FT800.38.014 | Пробка в сборе |
Загрузка ...
|
|
| 1.1 | GBT5781-M10X25-4.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 1.2 | GBT93-10 | Кольцо прокладное |
Загрузка ...
|
|
| 1.3 | FT800.38.145 | Втулка магнитозащитная алюминиевая |
Загрузка ...
|
|
| 1.4 | FT800.38.144 | Кольцо прокладное |
Загрузка ...
|
|
| 1.5 | FT800.38.143 | Магнит |
Загрузка ...
|
|
| 1.6 | JBT982-36 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 1.7 | FT800.38.141 | Пробка для слива масла |
Загрузка ...
|
|
| 2 | TN1S421010001 | Крышка заднего моста |
Загрузка ...
|
|
| 3 | GBT5789-M14X35-10.9-A3L | Болт |
Загрузка ...
|
|
| 4 | GBT16674.1-M12X30-8.8-O | Болт |
Загрузка ...
|
|
| 5 | TN2P421010009 | Щит торцовый |
Загрузка ...
|
|
| 5.1 | TN2P421010013 | Щит торцовый |
Загрузка ...
|
|
| 5.2 | GBT119.1-8h8X16-A3L | Штифт цилиндрический |
Загрузка ...
|
|
| 5.3 | TN2P421010014 | Втулка |
Загрузка ...
|
|
| 6 | TN2P421010032 | Подшипники радиальные шариковые 6310 |
Загрузка ...
|
|
| 7 | TN2P421010015 | Вал |
Загрузка ...
|
|
| 8 | TN2P421010003 | Сцепление в сборе |
Загрузка ...
|
|
| 9 | TN2P421010026 | Втулка отсечная |
Загрузка ...
|
|
| 10 | TN2P421010031 | Подшипники цилиндрические роликовые NJ309E |
Загрузка ...
|
|
| 11 | GBT16674.1-M10X30-8.8-O | Болт |
Загрузка ...
|
|
| 12 | TN2P421010020 | Плита фиксирующая |
Загрузка ...
|
|
| 13 | TN2P421010004 | Вал |
Загрузка ...
|
|
| 14 | TN2P421010006 | Кольцо ограничительное |
Загрузка ...
|
|
| 15 | TN2P421010002 | Шестерня паразитная |
Загрузка ...
|
|
| 16 | TN2P421010005 | Кольцо ограничительное |
Загрузка ...
|
|
| 17 | TN2P421010018 | Втулка отсечная |
Загрузка ...
|
|
| 18 | TN2P421010001 | Колесо зубчатое |
Загрузка ...
|
|
| 19 | GBT894.1-58 | Кольцо эластичное стопорное для вала |
Загрузка ...
|
|
| 20 | TH09372010039 | Кольцо герметическое |
Загрузка ...
|
|
| 21 | TK4210003600 | Фиксатор |
Загрузка ...
|
|
| 22 | TN2P421010007 | Игла роликовая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
