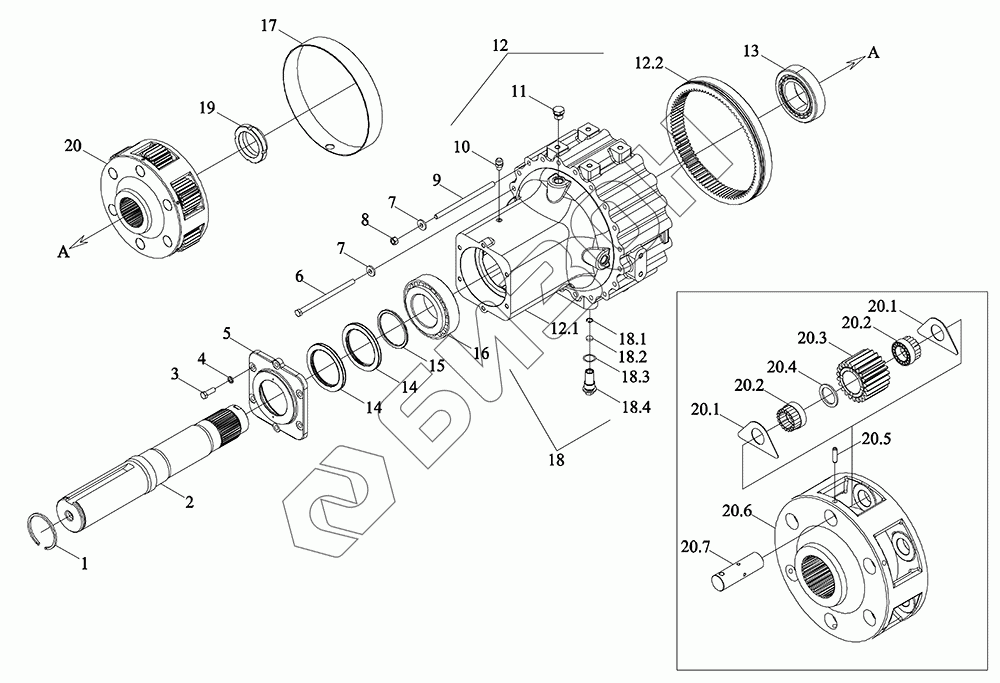

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Левая конечная передача
1
2
3
4
5
6
7
7
8
9
10
11
12
12.1
12.2
13
14
14
15
16
17
18
19
20
20.1
20.1
20.2
20.2
20.3
20.4
20.5
20.6
20.7
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N391040000 | TM7N391040000 | Передача левая конечная в сборе |
Загрузка ...
|
|
| 1 | TG1204.391-11 | Кольцо ограничительное |
Загрузка ...
|
|
| 2 | TM7N391010001K | Вал приводной |
Загрузка ...
|
|
| 3 | GBT5783-M14X40-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 4 | GBT93-14-A3L | Гровер |
Загрузка ...
|
|
| 5 | TK3910001100 | Гнездо сальника |
Загрузка ...
|
|
| 6 | TK3910301100 | Болт |
Загрузка ...
|
|
| 7 | FT400.31B.103 | Шайба |
Загрузка ...
|
|
| 8 | GBT6171-M14X1.5-10-A3L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 9 | TK3910301200 | Шпилька с двойной головкой |
Загрузка ...
|
|
| 10 | TC05311090010 | Сапун |
Загрузка ...
|
|
| 11 | GBT2878.4-M27-PLEH-A3L-NBR | Ввёртыш |
Загрузка ...
|
|
| 12 | TM7N391030012 | Прессование корпуса бортовой передачи |
Загрузка ...
|
|
| 12.1 | TM7N391030011 | Корпус бортовой передачи |
Загрузка ...
|
|
| 12.2 | TK3910302600 | Венец вторичный зубчатый |
Загрузка ...
|
|
| 13 | PIS01030029 | Подшипники конические роликовые |
Загрузка ...
|
|
| 14 | GBT9877.1-FB120X160X12D | Уплотнение манжетное вращающегося вала с внутренним уплотнительным каркасом |
Загрузка ...
|
|
| 15 | TK3910300900 | Кольцо ограничительное |
Загрузка ...
|
|
| 16 | TM7N391010008 | Подшипники конические роликовые |
Загрузка ...
|
|
| 17 | TK3910300600 | Втулка отсечная |
Загрузка ...
|
|
| 18 | TR2P391010006 | Пробка сливная |
Загрузка ...
|
|
| 19 | TK3910300700 | Гайка |
Загрузка ...
|
|
| 20 | TM7N391030006 | Водило планетарное |
Загрузка ...
|
|
| 20.1 | TM7N391030013 | Накладки износостойкие 2 |
Загрузка ...
|
|
| 20.2 | TM7N391030010 | Игла роликовая |
Загрузка ...
|
|
| 20.3 | TM7N391030002 | Колесо зубчатое |
Загрузка ...
|
|
| 20.4 | TK3910301700 | Втулка отсечная |
Загрузка ...
|
|
| 20.5 | GBT879.3-10X35 | Штифт |
Загрузка ...
|
|
| 20.6 | TM7N391030004 | Водило планетарной передачи вторичное |
Загрузка ...
|
|
| 20.7 | TM7N391030003 | Вал вторичной планетарной шестерни |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
