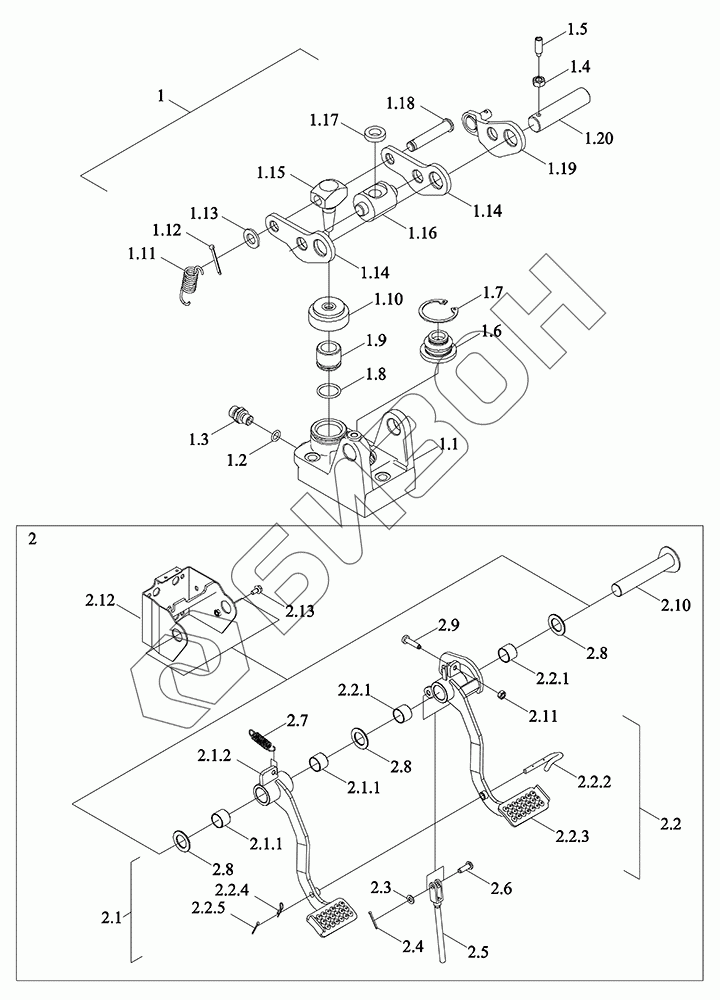

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Механизм управления рабочими тормозами 3

Тип техники

Марка

Модель

Схема

1.1

1.2

1.3

1.4

1.5

1.6

1.7

1.8

1.9

1.10

1.11

1.12

1.13

1.14

1.15

1.16

1.17

1.18

1.19

1.20

2.1

2.1.1

2.1.2

2.2

2.2.1

2.2.2

2.2.3

2.2.4

2.2.5

2.3

2.4

2.5

2.6

2.7

2.8

2.9

2.11

2.12

2.13

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM7N433060000	TM7N433060000	Управление тормозами	Загрузка ...
1	TN2P433010023	Цилиндр	Загрузка ...
1.1	TN2P433010024	Основание опорное	Загрузка ...
1.2	TS09580010004	Кольцо O-образное 11.3X2.2-M14X1.5	Загрузка ...
1.3	GBT3733-L10	Деталь прямая переходная с зажимным кольцом	Загрузка ...
1.4	GBT6170-M8-8-A2L	Гайка шестигранная тип 1 M8-8-A2L	Загрузка ...
1.5	GBT72-M8X25-14H-A2L	Винт	Загрузка ...
1.6	TK4330011001	Подставка	Загрузка ...
1.7	GBT893.2-42	Кольцо эластичное стопорное для отверстий	Загрузка ...
1.8	GBT3452.1-22.4X2.65G	Кольцо уплотнительное резиновое для гидропневматики	Загрузка ...
1.9	TK4330002500	Поршень	Загрузка ...
1.10	TK4330002100	Крышка	Загрузка ...
1.11	TK4330002300	Пружина	Загрузка ...
1.12	GBT91-3.2X28-A3L	Шплинт	Загрузка ...
1.13	GBT97.1-12-A3L	Шайба плоская	Загрузка ...
1.14	TK43300026001a	Плита соединительная	Загрузка ...
1.15	TK4330002200	Торкатель	Загрузка ...
1.16	TK4330000200	Вал	Загрузка ...
1.17	TK4330003800	Кожух	Загрузка ...
1.18	TK4330003700	Штифт соединительный	Загрузка ...
1.19	TK4330009000a	Плечо соединительное	Загрузка ...
1.20	TK4330003400	Штифт соединительный	Загрузка ...
2	TM7N433020001K	Подножка тормозная	Загрузка ...
2.1	TM7N433030015	Педаль	Загрузка ...
2.1	TM7N433030004	Вал	Загрузка ...
2.1.1	TD2C212010014	Втулка композитная 30H9X34t8X25	Загрузка ...
2.1.2	TM7N433030013	Педаль	Загрузка ...
2.2	TM7N433010001K	Педаль в сборе	Загрузка ...
2.2.1	TD2C212010014	Втулка композитная 30H9X34t8X25	Загрузка ...
2.2.2	TM5Q433020013	Штифт блокирующий	Загрузка ...
2.2.3	TM7N433010002K	Педаль	Загрузка ...
2.2.4	FT800A.43.401	Штифт стопорный	Загрузка ...
2.2.5	GBT91-3.2X32-A3L	Шплинт разводной 3.2X32-A3L	Загрузка ...
2.3	GBT97.1-10-A3L	Шайба большая	Загрузка ...
2.4	GBT91-3.2X32-A3L	Шплинт разводной 3.2X32-A3L	Загрузка ...
2.5	TM7N433030018	Тяга	Загрузка ...
2.6	GBT882-B10X30-A3L	Штифт B10X30-A3L	Загрузка ...
2.7	TD800.43-01	Пружина возвратная педали	Загрузка ...
2.8	TF1004.433-01	Проставка нейлоновая	Загрузка ...
2.9	FT800.43.103	Винт регулировочный	Загрузка ...
2.11	GBT6170-M10-8-A3L	Гайка шестигранная тип 1 M10-8-A3L	Загрузка ...
2.12	TM7N433020002K	Рама монтажная	Загрузка ...
2.13	GBT5789-M8X16-8.8-A2L	Болт шестигранный фланцевый M8X16-8.8-A2L	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
