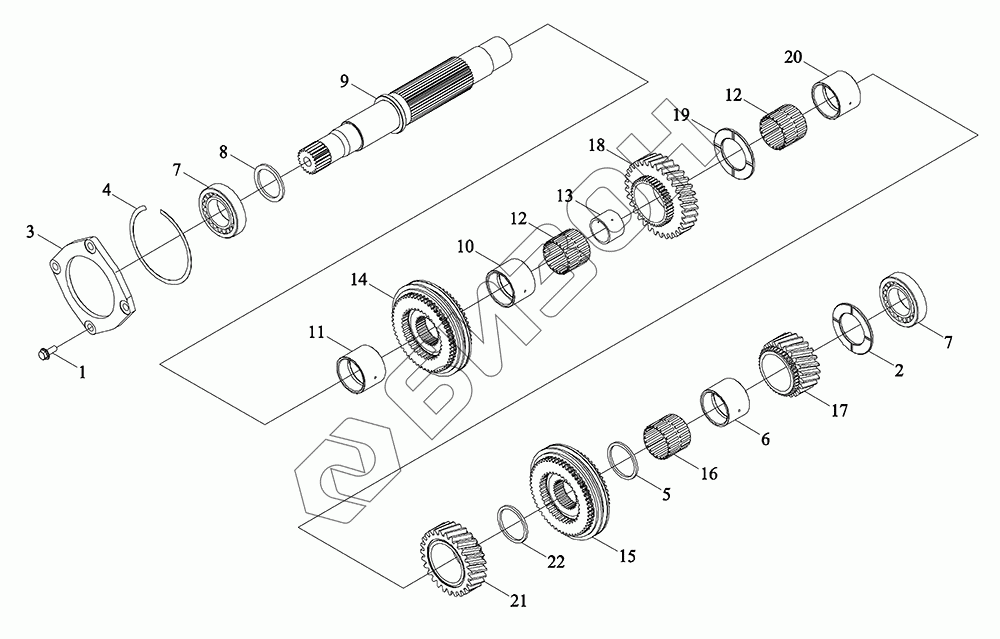

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Основная коробка передач
1
2
3
4
4
4
5
6
7
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N381020000 | TM7N381020000 | Коробка передач основная в сборе |
Загрузка ...
|
|
| 1 | GBT16674.1-M12X30-8.8-O | Болт |
Загрузка ...
|
|
| 2 | TN2P381010044 | Рычак главного привода переменной скорости |
Загрузка ...
|
|
| 3 | TN2P381010030 | Крышка торцевая |
Загрузка ...
|
|
| 4 | TK3810001700 | Прокладка регулировочная |
Загрузка ...
|
|
| 4 | TK3810003600 | Прокладка регулировочная |
Загрузка ...
|
|
| 4 | TK3810003700 | Прокладка регулировочная |
Загрузка ...
|
|
| 5 | BZF0016-339 | Проставка 65X84X15 |
Загрузка ...
|
|
| 6 | TN2P381010038 | Втулка для шестерни 1-й передачи |
Загрузка ...
|
|
| 7 | TM7N372020039 | Подшипник |
Загрузка ...
|
|
| 8 | TN2P381010031 | Кольцо ограничительное |
Загрузка ...
|
|
| 9 | TN2P381010039 | Вал главной коробки передач |
Загрузка ...
|
|
| 10 | BZF0016-335 | Проставка 82X89X7.5 |
Загрузка ...
|
|
| 11 | TM7N381020009 | Проставка 74X86X31 |
Загрузка ...
|
|
| 12 | TN2P381010045 | Подшипники игольчатые KK82X90X45ZW |
Загрузка ...
|
|
| 13 | TN2P381010008 | Втулка шестерни A 1 |
Загрузка ...
|
|
| 14 | TM7N381020008 | Синхронизатор с тремя скоростями |
Загрузка ...
|
|
| 15 | TM7N381020007 | Синхронизатор первой и второй передач |
Загрузка ...
|
|
| 16 | TM7N381020010 | Подшипники игольчатые K75X85X50 |
Загрузка ...
|
|
| 17 | TN2P381010037 | Колесо зубчатое |
Загрузка ...
|
|
| 18 | TN2P381010032 | Колесо зубчатое |
Загрузка ...
|
|
| 19 | TN2P381010033 | Рычак главного привода переменной скорости |
Загрузка ...
|
|
| 20 | TN2P381010009 | Втулка шестерни B 1 |
Загрузка ...
|
|
| 21 | TN2P381010035 | Колесо зубчатое |
Загрузка ...
|
|
| 22 | BZF0016-336 | Проставка 82X89X14 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
