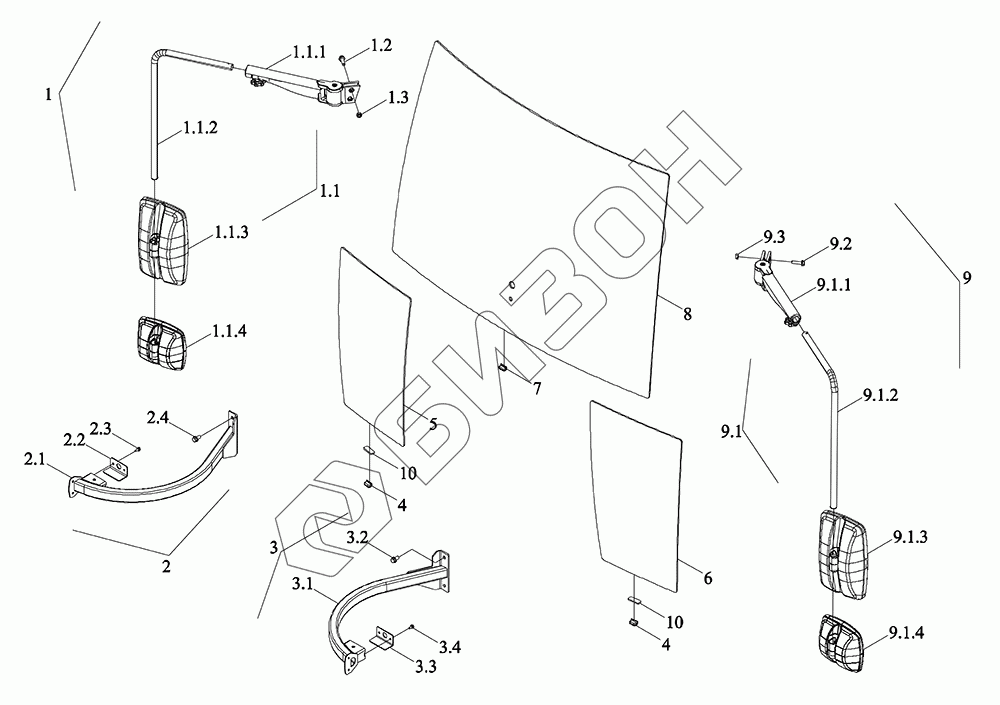

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Остекление переднее, зеркала

Тип техники

Марка

Модель

Схема

1.1

1.1.1

1.1.2

1.1.3

1.1.4

1.2

1.3

2.1

2.2

2.3

2.4

3.1

3.2

3.3

3.4

9.1

9.1.1

9.1.2

9.1.3

9.1.4

9.2

9.3

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM7N451080000K	TM7N451080000K	Кабина в сборе	Загрузка ...
TM7N451080004K	TM7N451080004K	Комплектующие кабины	Загрузка ...
TM6W451032100	TM6W451032100	Комплектующие	Загрузка ...
1	TM6W451032113	Зеркало задней обзорности	Загрузка ...
1.1	TM6W451032117	Зеркало задней обзорности	Загрузка ...
1.1.1	TM6W451032115	Кронштейн	Загрузка ...
1.1.2	P5S52801147	Трубка	Загрузка ...
1.1.3	P5S52801150	Зеркало задней обзорности	Загрузка ...
1.1.4	P5S52801151	Зеркало задней обзорности	Загрузка ...
1.2	GBT5789-M10X35-10.9-A3L	Болт шестигранный фланцевый M10X35-10.9-A3L	Загрузка ...
1.3	GBT6170-M10-10-A3L	Гайка шестигранная M10-10-A3L	Загрузка ...
2	TM6W451032121	Кронштейн	Загрузка ...
2.1	TQ1S451630030	Кронштейн	Загрузка ...
2.2	TX2S451210015	Пластина уплотнительная	Загрузка ...
2.3	GBT5789-M6X12-8.8-A2L	Болт шестигранный фланцевый M6X12-8.8-A2L	Загрузка ...
2.4	GBT5789-M10X20-10.9-A3L	Болт с шестигранной головкой M10X20-10.9-A3L	Загрузка ...
3	TM6W451032120	Кронштейн	Загрузка ...
3.1	TQ1S451630020	Кронштейн	Загрузка ...
3.2	GBT5789-M10X20-10.9-A3L	Болт с шестигранной головкой M10X20-10.9-A3L	Загрузка ...
3.3	TX2S451210015	Пластина уплотнительная	Загрузка ...
3.4	GBT5789-M6X12-8.8-A2L	Болт шестигранный фланцевый M6X12-8.8-A2L	Загрузка ...
4	TS06451011274	Прокладка стекла опорная	Загрузка ...
5	TM6W451032103	Стекло правое нижнее переднего окна	Загрузка ...
6	TM6W451032102	Стекло нижнее левое переднего окна	Загрузка ...
7	TS06451011269	Прокладка стекла опорная	Загрузка ...
8	TM6W451032101a	Стекло	Загрузка ...
9	TM6W451032112	Зеркало задней обзорности	Загрузка ...
9.1	TM6W451032116	Зеркало задней обзорности	Загрузка ...
9.1.1	TM6W451032114	Кронштейн	Загрузка ...
9.1.2	P5S52801147	Трубка	Загрузка ...
9.1.3	P5S52801150	Зеркало задней обзорности	Загрузка ...
9.1.4	P5S52801151	Зеркало задней обзорности	Загрузка ...
9.2	GBT5789-M10X35-10.9-A3L	Болт шестигранный фланцевый M10X35-10.9-A3L	Загрузка ...
9.3	GBT6170-M10-10-A3L	Гайка шестигранная M10-10-A3L	Загрузка ...
10	TS04451010051	Прокладка стекла регулирующая	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
