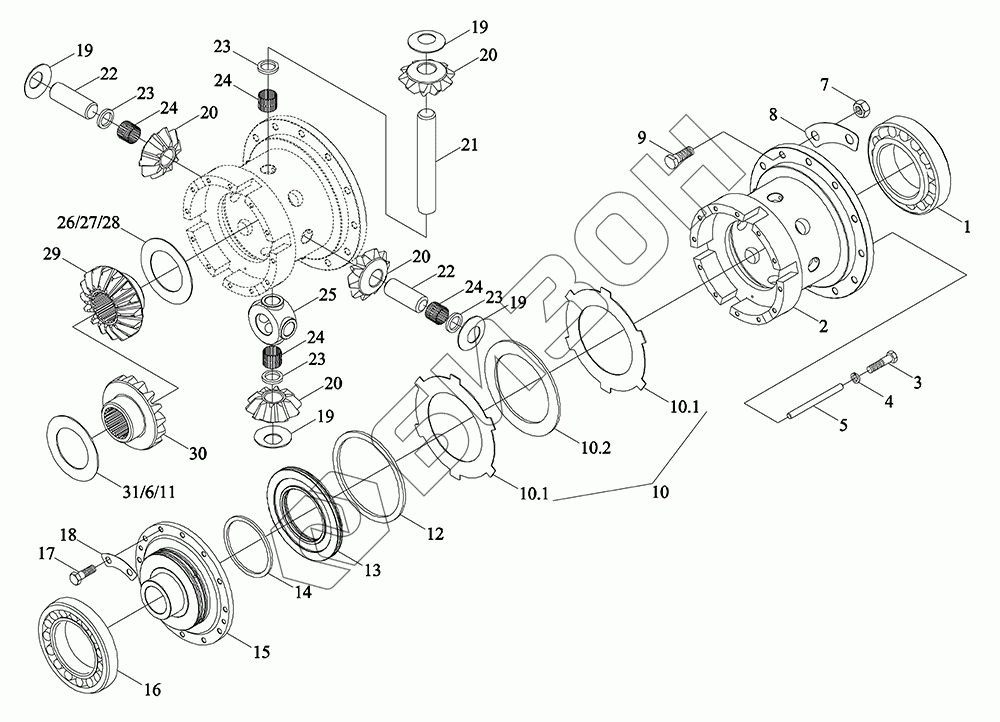

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Дифференциал
1
2
3
4
5
6
7
8
9
10
10.1
10.1
10.2
11
12
13
14
15
16
17
18
19
19
19
19
20
20
20
20
21
22
22
23
23
23
23
24
24
24
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TN2P382010000 | TN2P382010000 | Привод центральный заднего моста в сборе |
Загрузка ...
|
|
| TN2P382010001 | TN2P382010001 | Узел дифференциала |
Загрузка ...
|
|
| 1 | TN2P382010012 | Подшипник конический роликовый 30317 |
Загрузка ...
|
|
| 2 | TN2P382010002 | Корпус дифференциала |
Загрузка ...
|
|
| 3 | GBT5783-M10X25-8.8-O | Болт с шестигранной головкой M10X25-8.8-O |
Загрузка ...
|
|
| 4 | GBT93-10-A3L | Шайба стандартная пружинная 10-A3L |
Загрузка ...
|
|
| 5 | TK3820003900 | Штифт вала планетарной передачи |
Загрузка ...
|
|
| 6 | TK3820003400 | Прокладка полуосевой шестерни |
Загрузка ...
|
|
| 7 | GBT6171-M14X1.5-10-A3L | Гайка шестигранная, тип 11 M14X1.5-10-A3L |
Загрузка ...
|
|
| 8 | TK3820002300 | Пластина замочная большой конической шестерни |
Загрузка ...
|
|
| 9 | TK3820002800 | Болт |
Загрузка ...
|
|
| 10 | TN2P382010007 | Диск фрикционный и проставка в сборе |
Загрузка ...
|
|
| 10.1 | TK3820001500 | Диск промежуточный |
Загрузка ...
|
|
| 10.2 | TK3820002000 | Узел фрикционной пластины |
Загрузка ...
|
|
| 11 | TK3820003500 | Прокладка полуосевой шестерни |
Загрузка ...
|
|
| 12 | TN2P382010010 | Кольцо уплотнительное-200X3.55G-FKM |
Загрузка ...
|
|
| 13 | TN2P382010008 | Диск напорный |
Загрузка ...
|
|
| 14 | TN2P382010009 | Кольцо круглого сечения-122X3.55G-FKM |
Загрузка ...
|
|
| 15 | TN2P382010006 | Крышка дифференциала |
Загрузка ...
|
|
| 16 | TN2P382010011 | Подшипник конический роликовый 32218 |
Загрузка ...
|
|
| 17 | GBT5783-M10X30-10.9-O | Болт с шестигранной головкой M10X30-10.9-O |
Загрузка ...
|
|
| 18 | TK3820001900 | Пластина замочная крышки дифференциала |
Загрузка ...
|
|
| 19 | TK3820002100 | Прокладка планетарной передачи |
Загрузка ...
|
|
| 20 | TK3820000800 | Передача планетарная |
Загрузка ...
|
|
| 21 | TK3820000900 | Вал планетарной передачи длинный |
Загрузка ...
|
|
| 22 | TK3820001100 | Ось шестерни планетарная короткая |
Загрузка ...
|
|
| 23 | TK3820001300 | Втулка распорная |
Загрузка ...
|
|
| 24 | TK3820001800 | Подшипник игольчатый |
Загрузка ...
|
|
| 25 | TK3820001200 | Кольцо центральное |
Загрузка ...
|
|
| 26 | TK3820002900 | Прокладка полуосевой шестерни |
Загрузка ...
|
|
| 27 | TK3820003100 | Прокладка полуосевой шестерни |
Загрузка ...
|
|
| 28 | TK3820003200 | Прокладка полуосевой шестерни |
Загрузка ...
|
|
| 29 | TK3820000700 | Шестерня правого полуоси |
Загрузка ...
|
|
| 30 | TN2P382010003 | Шестерня левого полуоси |
Загрузка ...
|
|
| 31 | TK3820003300 | Прокладка полуосевой шестерни |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
