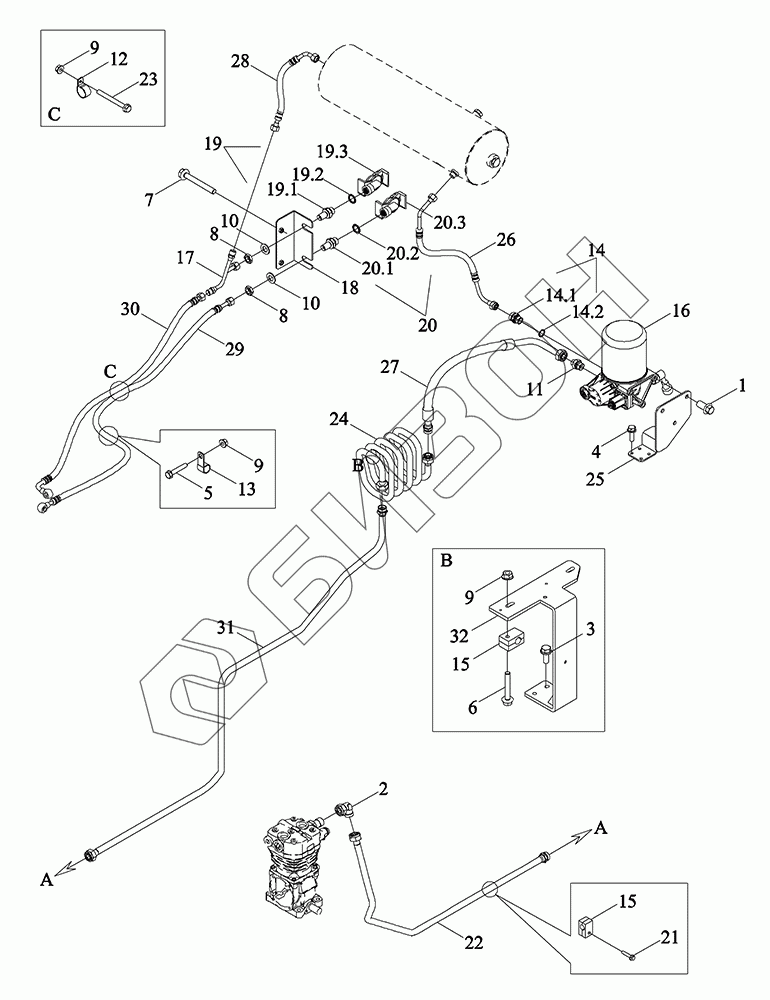

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Газопровод в сборе
1
2
3
4
5
6
7
8
8
9
9
9
10
10
11
12
13
14
14.1
14.2
15
15
16
17
18
19
19.1
19.2
19.3
20
20.1
20.2
20.3
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N803020000K | TM7N803020000K | Газопровод в сборе |
Загрузка ...
|
|
| 1 | GBT16674.2-M12X1.5X25-8.8-A3L | Болт с шестигранной головкой и фланцем M12X1.5X25-8.8-A3L |
Загрузка ...
|
|
| 2 | GBT3754-L18 | Фитинг комбинированный угловой с коническим уплотнением L18 |
Загрузка ...
|
|
| 3 | GBT5789-M8X20-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-10.9-A2L |
Загрузка ...
|
|
| 4 | GBT5789-M8X25-8.8-A2L | Болт с шестигранной головкой и фланцем M8X25-8.8-A2L |
Загрузка ...
|
|
| 5 | GBT5789-M8X45-8.8-A2L | Болт с шестигранной головкой и фланцем M8X45-8.8-A2L |
Загрузка ...
|
|
| 6 | GBT5789-M8X50-8.8-A2L | Болт с шестигранной головкой и фланцем M8X50-8.8-A2L |
Загрузка ...
|
|
| 7 | GBT5789-M8X80-8.8-A2L | Болт с шестигранной головкой и фланцем M8X80-8.8-A2L |
Загрузка ...
|
|
| 8 | GBT6173-M18X1.5-05-A3L | Гайка шестигранная тонкая M18X1.5-05-A3L |
Загрузка ...
|
|
| 9 | GBT6177.1-M8-8-A2L | Гайка шестигранная с фланцем M8-8-A2L |
Загрузка ...
|
|
| 10 | GBT97.1-18-A3L | Шайба плоская 18-A3L |
Загрузка ...
|
|
| 11 | TM7N803080008 | Соединитель конечный прямой M22ED-M18 |
Загрузка ...
|
|
| 12 | MAV2709020016 | Зажим трубный d32 |
Загрузка ...
|
|
| 13 | BZF0032.1-006 | Зажим для закрытого крепления 13X44X50 |
Загрузка ...
|
|
| 14 | TS08582080018 | Соединитель прямой проходной в сборе 18e |
Загрузка ...
|
|
| 14.1 | GBT3733-L18E | Корпус штуцера с обжимным кольцом L18E |
Загрузка ...
|
|
| 14.2 | GBT19674.2-M22X1.5E | Кольцо уплотнительное M22X1.5E |
Загрузка ...
|
|
| 15 | TH02402010062 | Зажим трубный с одним отверстием |
Загрузка ...
|
|
| 16 | TM7N803010025 | Рессивер (фильтр осушительный) |
Загрузка ...
|
|
| 17 | TM7N803010032 | Сварка тройного соединительного патрубка |
Загрузка ...
|
|
| 18 | TM7N803010037 | Сборка сварная монтажной пластины разъема |
Загрузка ...
|
|
| 19 | TM7N803010039 | Элемент составной корпуса выходного соединения 1 |
Загрузка ...
|
|
| 19.1 | FT800.80L.212 | Корпус разъема вывода |
Загрузка ...
|
|
| 19.2 | JBT982-22 | Шайба комбинированная уплотнительная 22 |
Загрузка ...
|
|
| 19.3 | TS04803010011K | Муфта быстроразъемная с красной пылезащитной крышкой |
Загрузка ...
|
|
| 20 | TM7N803010040 | Элемент составной корпуса выходного соединения 2 |
Загрузка ...
|
|
| 20.1 | FT800.80L.212 | Корпус разъема вывода |
Загрузка ...
|
|
| 20.2 | JBT982-22 | Шайба комбинированная уплотнительная 22 |
Загрузка ...
|
|
| 20.3 | TS04803010012K | Муфта быстроразъемная с желтой пылезащитной крышкой |
Загрузка ...
|
|
| 21 | GBT5789-M8X40-8.8-A2L | Болт с шестигранной головкой и фланцем M8X40-8.8-A2L |
Загрузка ...
|
|
| 22 | TM7N803020001K | Узел сварной выходной трубы воздушного насоса |
Загрузка ...
|
|
| 23 | GBT5789-M8X90-8.8-A2L | Болт с шестигранной головкой и фланцем M8X90-8.8-A2L |
Загрузка ...
|
|
| 24 | TM7N803030017 | Радиатор |
Загрузка ...
|
|
| 25 | TM7N803040001 | Кронштейн сушилки |
Загрузка ...
|
|
| 26 | TM7N803080007 | Сборка впускной трубы ресивера |
Загрузка ...
|
|
| 27 | TM7N803020005K | Узел впускного шланга сушилки |
Загрузка ...
|
|
| 28 | TM7N803040008 | Сборка выходной трубы воздушного резервуара |
Загрузка ...
|
|
| 29 | TM7N803040009 | Сборка выходного шланга тормозного клапана |
Загрузка ...
|
|
| 30 | TM7N803040010 | Узел впускного шланга тормозного клапана |
Загрузка ...
|
|
| 31 | TM7N803020006K | Узел сварной впускной трубы теплообменной трубки |
Загрузка ...
|
|
| 32 | TM7N803020008K | Сварка опорной плиты теплообменных труб |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
