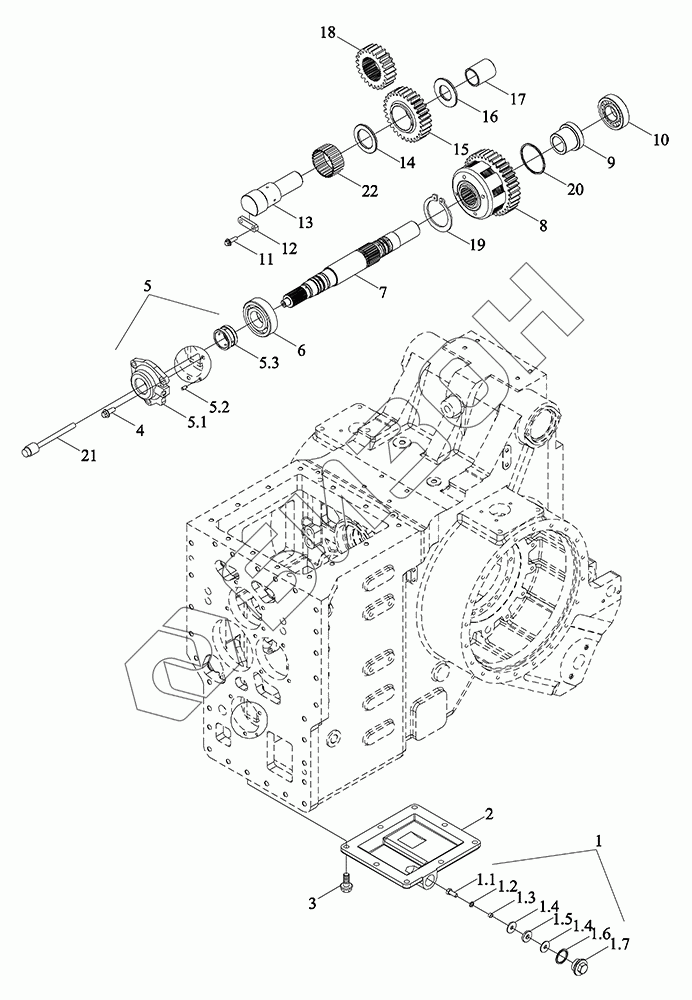

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Коробка раздаточная в сборе
1
1.1
1.2
1.3
1.4
1.4
1.5
1.6
1.7
2
3
4
5
5.1
5.2
5.3
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TN2P421010000 | TN2P421010000 | Сборка раздаточной коробки |
Загрузка ...
|
|
| 1 | FT800.38.014 | Пробка в сборе |
Загрузка ...
|
|
| 1.1 | GBT5781-M10X25-4.8-A3L | Болт с шестигранной головкой M10X25-4.8-A3L |
Загрузка ...
|
|
| 1.2 | GBT93-10 | Шайба стандартная пружинная 10 |
Загрузка ...
|
|
| 1.3 | FT800.38.145 | Втулка магнитозащитная алюминиевая |
Загрузка ...
|
|
| 1.4 | FT800.38.144 | Шайба магнитная прижимная |
Загрузка ...
|
|
| 1.5 | FT800.38.143 | Магнит |
Загрузка ...
|
|
| 1.6 | JBT982-36 | Шайба комбинированная уплотнительная 36 |
Загрузка ...
|
|
| 1.7 | FT800.38.141 | Пробка для слива масла |
Загрузка ...
|
|
| 2 | TN1S421010001 | Заглушка заднего моста |
Загрузка ...
|
|
| 3 | GBT5789-M14X35-10.9-A3L | Болт с шестигранной головкой и фланцем M14X35-10.9-A3L |
Загрузка ...
|
|
| 4 | GBT16674.1-M12X30-8.8-O | Болт с шестигранной головкой и фланцем M12X30-8.8-O |
Загрузка ...
|
|
| 5 | TN2P421010009 | Щит торцовый |
Загрузка ...
|
|
| 5.1 | TN2P421010013 | Крышка подшипника |
Загрузка ...
|
|
| 5.2 | GBT119.1-8h8X16-A3L | Штифт цилиндрический 8h8X16-A3L |
Загрузка ...
|
|
| 5.3 | TN2P421010014 | Втулка маслораспределительная |
Загрузка ...
|
|
| 6 | TN2P421010032 | Подшипник радиальный шариковый 6310 |
Загрузка ...
|
|
| 7 | TN2P421010015 | Вал выходной раздаточной коробки |
Загрузка ...
|
|
| 8 | TN2P421010003 | Узел сцепления полного привода |
Загрузка ...
|
|
| 9 | TN2P421010026 | Втулка распорная выходного вала |
Загрузка ...
|
|
| 10 | TN2P421010031 | Подшипник цилиндрический роликовый NJ309E |
Загрузка ...
|
|
| 11 | GBT16674.1-M10X30-8.8-O | Болт с шестигранной головкой и фланцем M10X30-8.8-O |
Загрузка ...
|
|
| 12 | TN2P421010020 | Пластина позиционирования вала натяжного ролика |
Загрузка ...
|
|
| 13 | TN2P421010004 | Вал холостого хода |
Загрузка ...
|
|
| 14 | TN2P421010006 | Кольцо стопорное вала холостого хода |
Загрузка ...
|
|
| 15 | TN2P421010002 | Шестерня паразитная (ленивец) |
Загрузка ...
|
|
| 16 | TN2P421010005 | Кольцо стопорное вала натяжного ролика 1 |
Загрузка ...
|
|
| 17 | TN2P421010018 | Втулка распорная вала холостого хода |
Загрузка ...
|
|
| 18 | TN2P421010001 | Шестерня ведущая |
Загрузка ...
|
|
| 19 | GBT894.1-58 | Кольцо пружинное стопорное для вала 58 |
Загрузка ...
|
|
| 20 | TH09372010039 | Кольцо плотнительное 49.97X1.93 |
Загрузка ...
|
|
| 21 | TK4210003600 | Заглушка уплотнительная 8 |
Загрузка ...
|
|
| 22 | TN2P421010007 | Узел игольчатый роликовый |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
