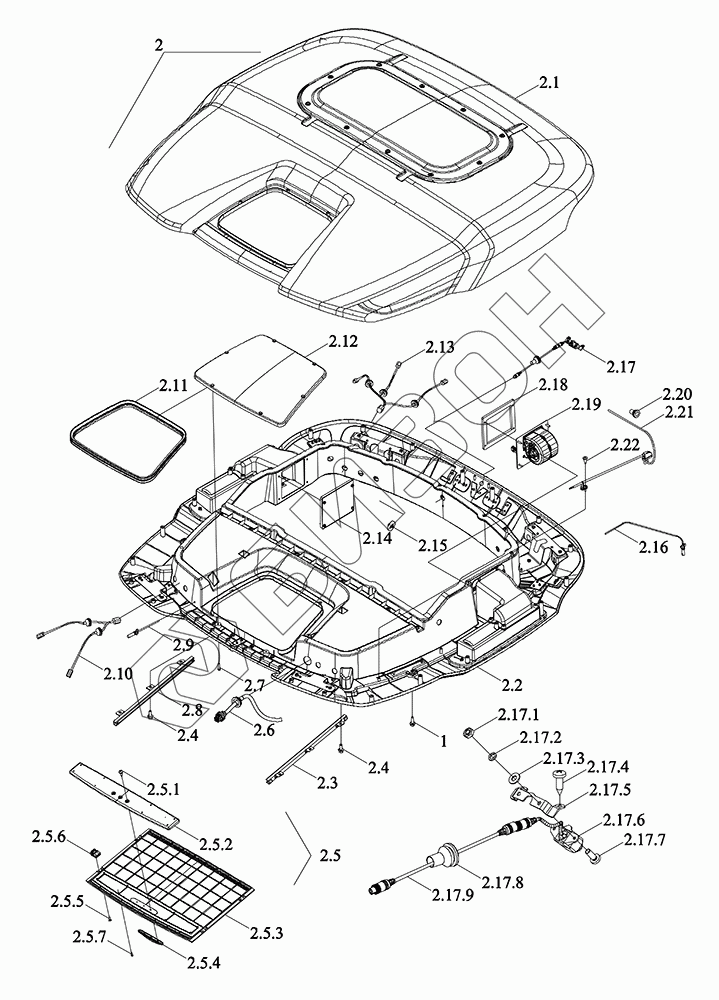

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Крыша

Тип техники

Марка

Модель

Схема

2.1

2.2

2.3

2.4

2.5

2.5.1

2.5.2

2.5.3

2.5.4

2.5.5

2.5.6

2.5.7

2.6

2.7

2.8

2.9

2.10

2.11

2.12

2.13

2.14

2.15

2.16

2.17

2.17.1

2.17.2

2.17.3

2.17.4

2.17.5

2.17.6

2.17.7

2.17.8

2.17.9

2.18

2.19

2.20

2.21

2.22

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM7N451080000K	TM7N451080000K	Кабина в сборе	Загрузка ...
TM6W451033000	TM6W451033000	Сборка верхней крышки	Загрузка ...
1	TM6W451033400	Болт крепления верхней крышки	Загрузка ...
2	TM6W451033100a	Крышка	Загрузка ...
2.1	TM6W451033110	Крыша в сборе	Загрузка ...
2.2	TM6W451033120a	Накладка внутренняя верхняя	Загрузка ...
2.3	TM6W451033150	Узел левого направляющего рельса	Загрузка ...
2.4	GBT5789-M6X16-8.8-A2L	Болт с шестигранной головкой и фланцем M6X16-8.8-A2L	Загрузка ...
2.5	TM6W451033140	Козырек солнцезащитный в сборе	Загрузка ...
2.5.1	GBT845-ST4.8X16	Винт самонарезающий с крестообразным шлицем и полукруглой головкой ST4.8X16	Загрузка ...
2.5.2	TM6W451033143	Крышка	Загрузка ...
2.5.3	TM6W451033141	Козырек солнцезащитный	Загрузка ...
2.5.4	TM6W451033142	Ручка	Загрузка ...
2.5.5	GBT846-ST4.2X16	Винт самонарезающий с крестообразным шлицем и потайной головкой ST4.2X16	Загрузка ...
2.5.6	TM6W451033144	Блок скользящий	Загрузка ...
2.5.7	GBT845-ST3.5X9.5	Винт самонарезающий с крестообразным шлицем и полукруглой головкой ST3.5X9.5	Загрузка ...
2.6	TM6W486010016	Линия перехода навигации	Загрузка ...
2.7	GBT818-M6X30-4.8-A2L	Винт с крестообразным шлицем и полукруглой головкой M6X30-4.8-A2L	Загрузка ...
2.8	TM6W451033160	Сборка правой направляющей	Загрузка ...
2.9	TM6W486010006	Труба передняя водяная стеклоомывателя (скруббера)	Загрузка ...
2.10	TM6W486010008	Линия переходная переднего рабочего фонаря	Загрузка ...
2.11	BZF0063-951	Лента уплотнительная T1450	Загрузка ...
2.12	TM6W451033130	Окно слуховое	Загрузка ...
2.13	TM6W486010009	Линия переходная заднего рабочего света	Загрузка ...
2.14	TM5Q451033101	Узел уплотнительной крышки вентилятора наддува	Загрузка ...
2.15	TM6W451033126	Заглушка	Загрузка ...
2.16	TM6W486010007	Водопровод после скруббера	Загрузка ...
2.17	TM6W451033180	Узел крепления задней камеры	Загрузка ...
2.17.1	GBT6170-M4-8-A2L	Гайка шестигранная, тип 1 M4-8-A2L	Загрузка ...
2.17.2	GBT93-4-A3L	Шайба стандартная пружинная 4-A3L	Загрузка ...
2.17.3	GBT97.1-4-A3L	Шайба плоская 4-A3L	Загрузка ...
2.17.4	GBT845-ST4.8X16	Винт самонарезающий с крестообразным шлицем и полукруглой головкой ST4.8X16	Загрузка ...
2.17.5	TM6W451033181	Пластина крепежная задней камеры	Загрузка ...
2.17.6	BZF0077-015	Видеокамера	Загрузка ...
2.17.7	GBT818-M4X10-4.8-A2L	Винт с крестообразным шлицем и полукруглой головкой M4X10-4.8-A2L	Загрузка ...
2.17.8	TM6W451033188	Катушка герметичная	Загрузка ...
2.17.9	TR2S487010003	Фидер	Загрузка ...
2.18	TM6W451033193	Губка уплотнительная вентилятора наддува	Загрузка ...
2.19	TM6W451033190	Сборка нагнетательного вентилятора	Загрузка ...
2.20	TM6W451033188	Катушка герметичная	Загрузка ...
2.21	BZF0081-004	Антенна	Загрузка ...
2.22	GBT845-ST4.8X16	Винт самонарезающий с крестообразным шлицем и полукруглой головкой ST4.8X16	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
