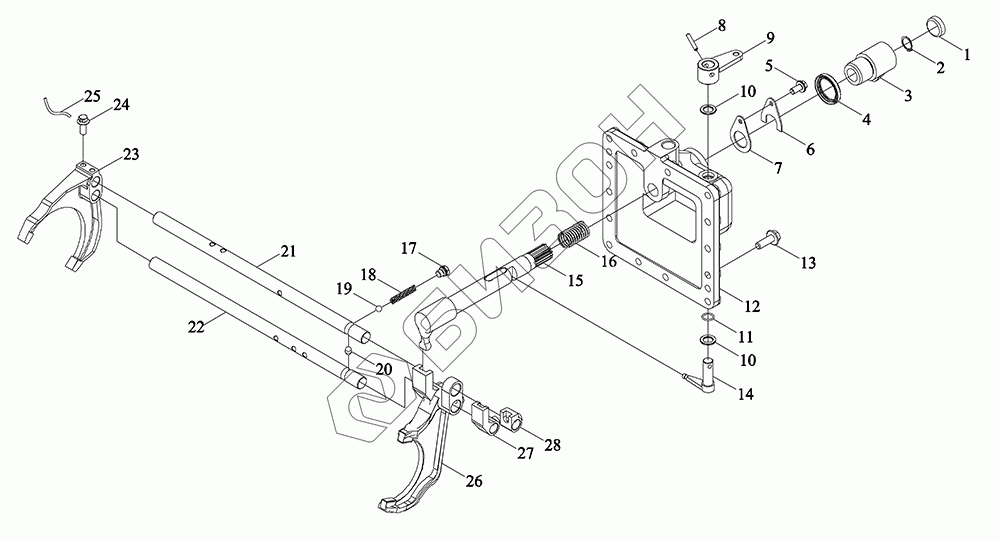

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Механизм переключения передач 3
1
2
3
4
5
6
7
8
9
10
10
10
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N383010000 | TM7N383010000 | Узел управления основной и вспомогательной коробкой передач |
Загрузка ...
|
|
| TM7N383010100 | TM7N383010100 | Узел управления основной и вспомогательной коробкой передач - шасси |
Загрузка ...
|
|
| 1 | Q72235 | Заглушка чашеобразная (пробка колокольная) |
Загрузка ...
|
|
| 2 | GBT894.1-22 | Кольцо пружинное стопорное для вала 22 |
Загрузка ...
|
|
| 3 | TM7N383010102 | Кулиса переключения главной передачи |
Загрузка ...
|
|
| 4 | GBT9877.1-FB40X55X8D | Уплотнение с внутренним каркасом вращающегося вала с губой FB40X55X8D |
Загрузка ...
|
|
| 5 | GBT5789-M10X20-8.8-A3L | Болт с шестигранной головкой и фланцем M10X20-8.8-A3L |
Загрузка ...
|
|
| 6 | TS2S373010017 | Защелка |
Загрузка ...
|
|
| 7 | TS2S373010016 | Заглушка |
Загрузка ...
|
|
| 8 | GBT879.3-8X35 | Штифт сверхпрочный прокатный гибкий цилиндрический 8X35 |
Загрузка ...
|
|
| 9 | TM7N383010105 | Узел сварной рычага переключения передач дополнительной коробки передач |
Загрузка ...
|
|
| 10 | TL02433060005 | Прокладка |
Загрузка ...
|
|
| 10 | TM7N383010111 | Прокладка |
Загрузка ...
|
|
| 11 | GBT3452.1-20.0X2.65G | Кольцо уплотнительное резиновое для гидропневматики 20.0X2.65G |
Загрузка ...
|
|
| 12 | TN2P383010009 | Крышка управления дополнительной коробкой передач |
Загрузка ...
|
|
| 12 | TM7N383010114 | Крышка управления дополнительной передачей |
Загрузка ...
|
|
| 13 | GBT5789-M12X35-8.8-A3L | Болт с шестигранной головкой и фланцем M12X35-8.8-A3L |
Загрузка ...
|
|
| 14 | TN2P383010015a | Вилка выбора передач дополнительной коробки передач |
Загрузка ...
|
|
| 15 | TN2P383010010a | Вилка переключения дополнительной коробки передач |
Загрузка ...
|
|
| 16 | P5S37401114 | Пружина сцепления |
Загрузка ...
|
|
| 17 | GBT2878.4-M12-PLEH-A3L-NBR | Пробка резьбовая с внутренним шестигранником |
Загрузка ...
|
|
| 18 | BZF0027.1-059 | Пружина сжатия 8.2X61X1.8X14 |
Загрузка ...
|
|
| 19 | GBT308-10-G100-b | Шарик стальной |
Загрузка ...
|
|
| 20 | TN2P383010123 | Штифт блокировочный |
Загрузка ...
|
|
| 21 | TN2P383010007 | Вал вилки переключения a-b |
Загрузка ...
|
|
| 22 | TN2P383010008 | Вилка переключения передач c-диапазона |
Загрузка ...
|
|
| 23 | TN2P383010001a | Вилка переключения передач a-b |
Загрузка ...
|
|
| 24 | TR2P383030014 | Болт с шестигранной головкой и фланцем |
Загрузка ...
|
|
| 25 | TA800.212B-02 | Проволока стальная низкоуглеродистая SZ-1,4 |
Загрузка ...
|
|
| 26 | TM7N383020001 | Вилка переключения передач c |
Загрузка ...
|
|
| 27 | TN2P383010012a | Рычаг переключения передач 1-2 |
Загрузка ...
|
|
| 28 | TN2P383010011a | Рычаг переключения на 3 скорости |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
