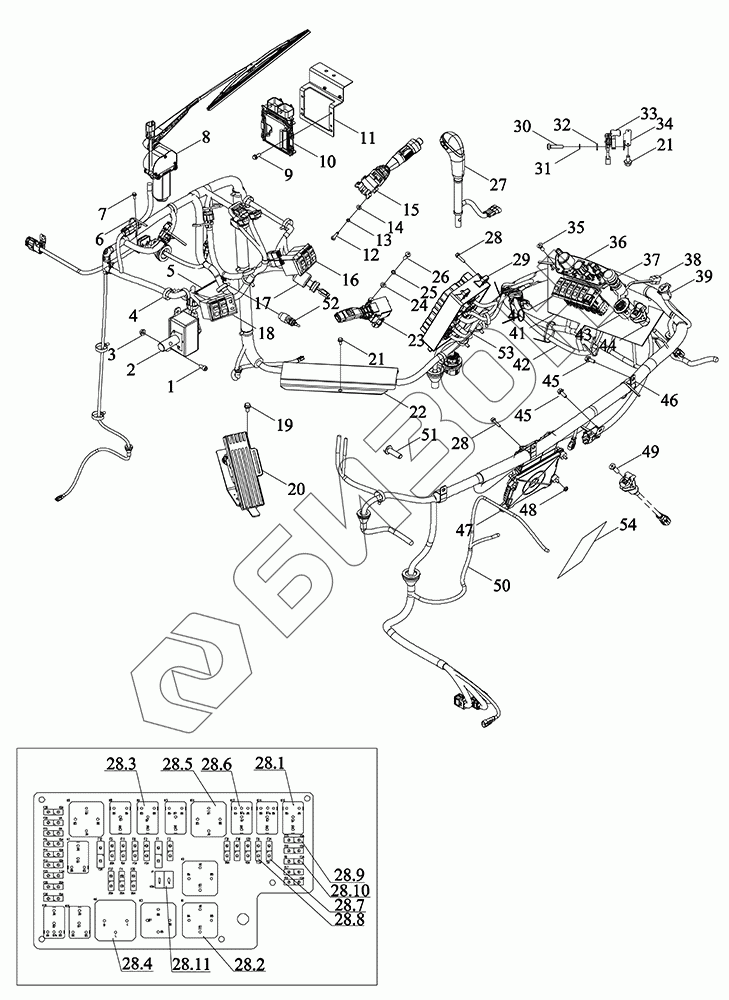

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Монтажный блок жгута проводов кузова
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
28
29
29.1
29.2
29.3
29.4
29.5
29.6
29.7
29.8
29.9
29.10
29.11
29.12
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N482060000K | TM7N482060000K | Блок монтажный жгута проводов кузова в сборе |
Загрузка ...
|
|
| 1 | GBT70.1-M8X16-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником M8X16-8.8-A2L |
Загрузка ...
|
|
| 2 | TP4P482010006 | Сцепление электронное |
Загрузка ...
|
|
| 3 | GBT6177.1-M8-8-A2L | Гайка шестигранная с фланцем M8-8-A2L |
Загрузка ...
|
|
| 4 | 3203505D9-L | Стяжка кабельная |
Загрузка ...
|
|
| 5 | BZF0059-102 | Хомут гибкий |
Загрузка ...
|
|
| 6 | Q67405200 | Стяжка пластиковая |
Загрузка ...
|
|
| 7 | GBT5789-M5X12-8.8-A2L | Болт с шестигранной головкой и фланцем M5X12-8.8-A2L |
Загрузка ...
|
|
| 8 | TM6W482010006 | Узел стеклоочистителя передний |
Загрузка ...
|
|
| 9 | TS04481050005 | Винт фланцевый-M4X12 |
Загрузка ...
|
|
| 10 | TS08488020002 | Блок центральный контрольный |
Загрузка ...
|
|
| 11 | TN2P482030002 | Кронштейн контроллера сварной |
Загрузка ...
|
|
| 12 | GBT818-M4X20-4.8-A2L | Винт с крестообразным шлицем и полукруглой головкой M4X20-4.8-A2L |
Загрузка ...
|
|
| 13 | GBT93-4-A3L | Шайба стандартная пружинная 4-A3L |
Загрузка ...
|
|
| 14 | GBT97.1-4-A3L | Шайба плоская 4-A3L |
Загрузка ...
|
|
| 15 | TM6W482010009 | Сборка комбинированного переключателя |
Загрузка ...
|
|
| 16 | TM6W482010004 | Переключатель-качалка правый |
Загрузка ...
|
|
| 17 | TQ1S482030005 | Узел двух замков |
Загрузка ...
|
|
| 18 | TM6R482020004K | Переключатель наклона левый |
Загрузка ...
|
|
| 19 | GBT5789-M8X16-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-8.8-A2L |
Загрузка ...
|
|
| 20 | BZF0074-006 | Узел электронной педали газа |
Загрузка ...
|
|
| 21 | GBT5789-M6X12-8.8-A2L | Болт с шестигранной головкой и фланцем M6X12-8.8-A2L |
Загрузка ...
|
|
| 22 | TM6W482010008 | Пластина защитная жгута проводов |
Загрузка ...
|
|
| 23 | TM7R482040005 | Рукоятка переключения челночного типа |
Загрузка ...
|
|
| 24 | GBT97.1-5-A3L | Шайба плоская 5-A3L |
Загрузка ...
|
|
| 25 | GBT93-5-A3L | Шайба стандартная пружинная 5-A3L |
Загрузка ...
|
|
| 26 | GBT818-M5X16-4.8-A2L | Винт с крестообразным шлицем и полукруглой головкой M5X16-4.8-A2L |
Загрузка ...
|
|
| 27 | TN2P482030011 | Узел рычага управления главной коробки передач с переключением под нагрузкой |
Загрузка ...
|
|
| 28 | GBT5789-M6X25-8.8-A2L | Болт с шестигранной головкой и фланцем M6X25-8.8-A2L |
Загрузка ...
|
|
| 29 | TM6W482010002 | Блок центральный электроприборов в сборе |
Загрузка ...
|
|
| 29.1 | RGV4701020008 | Реле Micro 12V ECU |
Загрузка ...
|
|
| 29.2 | FT300.48D.2.2.2 | Реле предварительного нагрева |
Загрузка ...
|
|
| 29.3 | TH04482020006 | Реле малогабаритное универсальное |
Загрузка ...
|
|
| 29.4 | TL02482060012 | Реле мигающего света |
Загрузка ...
|
|
| 29.5 | TM6W482010019 | Реле 12В/40А с параллельным диодом |
Загрузка ...
|
|
| 29.6 | TM6W482010020 | Реле 12В/30А - параллельный резистор двойной контакт |
Загрузка ...
|
|
| 29.7 | TD9600001800 | Предохранитель типа MINI |
Загрузка ...
|
|
| 29.8 | TD9600001900 | Предохранитель типа MINI |
Загрузка ...
|
|
| 29.9 | TD9600002100 | Предохранитель типа MINI |
Загрузка ...
|
|
| 29.10 | TD9600002200 | Предохранитель типа MINI 15A |
Загрузка ...
|
|
| 29.11 | TD9600002300 | Предохранитель типа MINI |
Загрузка ...
|
|
| 29.12 | TD9600002700 | Блок предохранителей типа MINI 40A |
Загрузка ...
|
|
| 30 | GBT818-M6X25-4.8-A2L | Винт с крестообразным шлицем и полукруглой головкой M6X25-4.8-A2L |
Загрузка ...
|
|
| 31 | GBT93-6-A3L | Шайба стандартная пружинная 6-A3L |
Загрузка ...
|
|
| 32 | GBT97.1-6-A3L | Шайба плоская 6-A3L |
Загрузка ...
|
|
| 33 | BZF0074-009 | Ручной дроссельный узел(электронной педали газа) |
Загрузка ...
|
|
| 34 | TM6W482010007 | Узел сварной кронштейна ручного дросселя |
Загрузка ...
|
|
| 35 | GBT819.1-M4X16-4.8-A2L | Винт с крестообразным шлицем и потайной головкой M4X16-4.8-A2L |
Загрузка ...
|
|
| 36 | TM6W488010001 | Панель управления электрическим подъемом |
Загрузка ...
|
|
| 37 | P5P48101001 | Выключатель ryjgjxysq |
Загрузка ...
|
|
| 38 | TM7N482080002 | Линия переключения pto |
Загрузка ...
|
|
| 39 | GFL1801010009 | Розетка для зарядного устройства телефона |
Загрузка ...
|
|
| 40 | TM7N482060005K | Выключатель |
Загрузка ...
|
|
| 41 | TM6R482260003 | Прокладка для защиты жгута проводов |
Загрузка ...
|
|
| 42 | TM7N482060006K | Линия перехода переключателя-качалки |
Загрузка ...
|
|
| 43 | TM5X482020002K | Переключатели полиморфные |
Загрузка ...
|
|
| 44 | BZF0076-003 | Розетка |
Загрузка ...
|
|
| 45 | GBT5789-M8X20-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-10.9-A2L |
Загрузка ...
|
|
| 46 | BZF0032.1-005 | Зажим закрытого типа 11X30X40 |
Загрузка ...
|
|
| 47 | F8R132010002 | Контроллер |
Загрузка ...
|
|
| 48 | GBT6177.1-M6-8-A2L | Гайка шестигранная с фланцем M6-8-A2L |
Загрузка ...
|
|
| 49 | GBT818-M4X16-4.8-A2L | Винт с крестообразным шлицем и полукруглой головкой M4X16-4.8-A2L |
Загрузка ...
|
|
| 50 | TM7N482060003K | Жгут проводов |
Загрузка ...
|
|
| 51 | GBT5789-M10X35-10.9-A3L | Болт с шестигранной головкой и фланцем M10X35-10.9-A3L |
Загрузка ...
|
|
| 52 | RV03701000007 | Выключатель нормально замкнутый |
Загрузка ...
|
|
| 53 | TM7N482060004K | Кабель силовой центрального электрощита |
Загрузка ...
|
|
| 54 | TM7N482060002K | Наклейка для идентификации электрического щитка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
