Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Подвеска 2

Тип техники

Марка

Модель

Схема

1.1

1.2

1.3

1.4

1.5

1.6

1.7

1.8

1.9

1.10

1.11

1.12

1.13

1.14

1.15

2.1

2.2

2.3

2.4

2.5

2.6

2.7

2.8

2.9

2.10

3.1

3.2

3.3

3.4

3.5

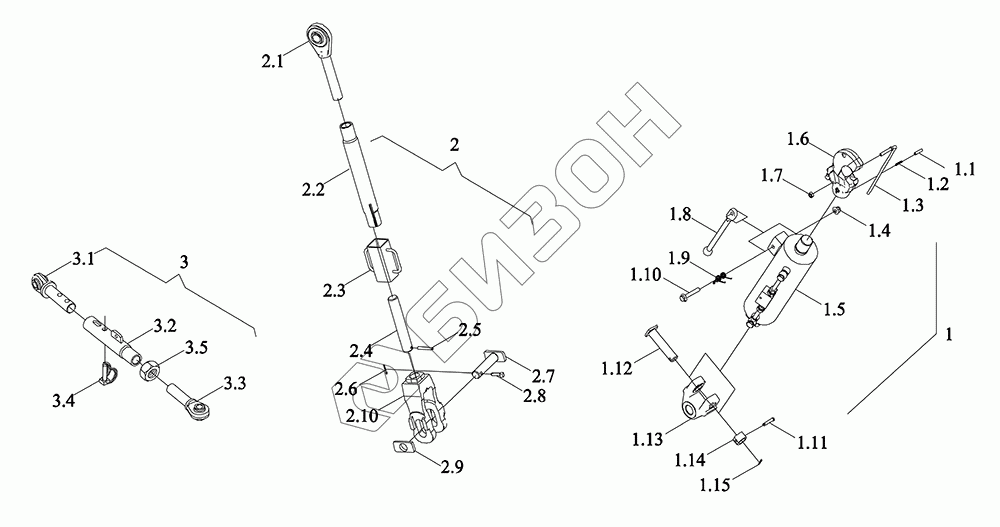

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM7N561060000	TM7N561060000	Подвеска в сборе	Загрузка ...
1	TP8C561040001	Тяга	Загрузка ...
1.1	GBT879.1-8X35-A3L	Штифт эластичный цилиндрический	Загрузка ...
1.2	GBT879.1-5X30-A2L	Штифт эластичный цилиндрический	Загрузка ...
1.3	TP8C561040005	Маркерная штанга сварной	Загрузка ...
1.4	GBT6183.1-M12-10-A3L	Контргайки с шестигранным фланцем и неметаллическими вставками	Загрузка ...
1.5	TP8C561010082	Цилиндр верхней тяги в сборе	Загрузка ...
1.6	TP8C561040002	Крюк для верхней штанги	Загрузка ...
1.7	GBT6170-M10-8-A3L	Гайка шестигранная тип 1 M10-8-A3L	Загрузка ...
1.8	TR2P561010034	Проушина	Загрузка ...
1.9	TR2P561010035	Пружина кручения	Загрузка ...
1.10	GBT5789-M12X70-10.9-A3L	Болт шестигранный фланцевый M12X70-10.9-A3L	Загрузка ...
1.11	TR2P561010048	Штифт ограничительный	Загрузка ...
1.12	TP7C561011021	Ось	Загрузка ...
1.13	TP7C561011025	Вилка соединительная	Загрузка ...
1.14	TR2P561010049	Кольцо бортовое	Загрузка ...
1.15	GBT91-3.2X20-A3L	Шплинт разводной 3.2X20-A3L	Загрузка ...
2	TN2P561010044	Рычаг подъемный	Загрузка ...
2.1	TN2P561010038	Винт верхний регулировочный тяги подъемника	Загрузка ...
2.2	TN2P561010042	Канал спиральный	Загрузка ...
2.3	TG1204.56F.4.3	Крышка	Загрузка ...
2.4	TG4S561040005	Стержень	Загрузка ...
2.5	GBT879.1-10X70	Штифт эластичный цилиндрический	Загрузка ...
2.6	GBT91-4X28-A3L	Шплинт	Загрузка ...
2.7	TP7P561010043	Штифт соединительный	Загрузка ...
2.8	TR2P561010017	Ось	Загрузка ...
2.9	TP7P561010040	Ободок	Загрузка ...
2.10	TN2P561010025	Вилка	Загрузка ...
3	TN2P561010011	Рычаг ограничительный	Загрузка ...
3.1	TS2P561010024	Рычаг ограничительный	Загрузка ...
3.2	TM7N561010013	Сварка и сборка ограничительной трубки	Загрузка ...
3.3	TN2P561010015	Рычаг ограничительный	Загрузка ...
3.4	TC05561050009	Штифт стопорный в сборе	Загрузка ...
3.5	TM5Q561060011	Контргайка передней верхней тяги	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
