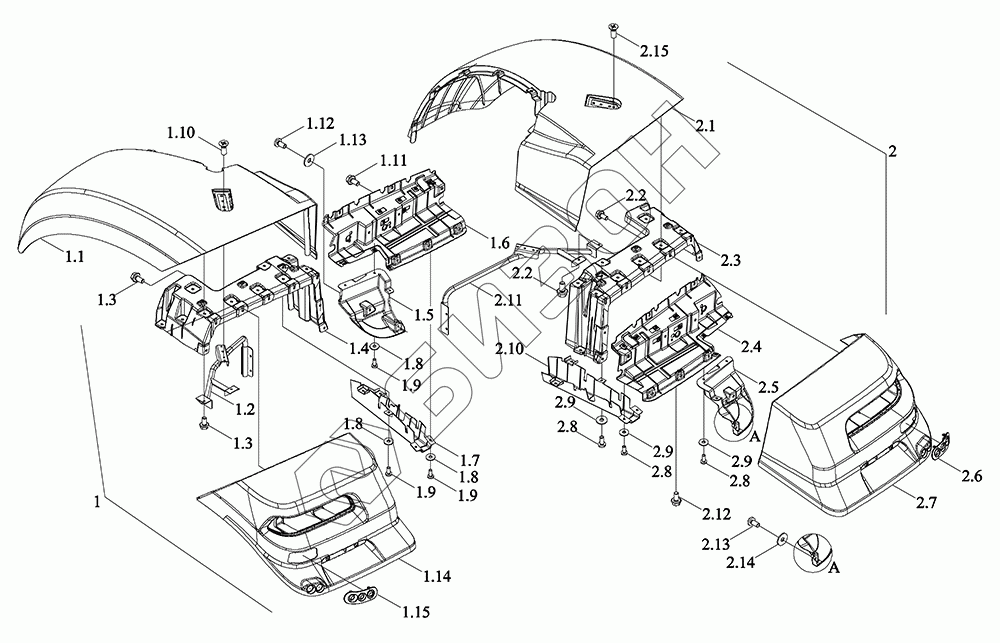

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Щиток грязевой 2

Тип техники

Марка

Модель

Схема

1.1

1.2

1.3

1.4

1.5

1.6

1.7

1.8

1.9

1.10

1.11

1.12

1.13

1.14

1.15

2.1

2.2

2.3

2.4

2.5

2.6

2.7

2.8

2.9

2.10

2.11

2.12

2.13

2.14

2.15

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM7N455030000K	TM7N455030000K	Щиток грязевой	Загрузка ...
1	TM7N455031000K	Крыло	Загрузка ...
1.1	TM7N455011100K	Щиток грязевой	Загрузка ...
1.2	TM7N455011300	Опора сварная левого заднего крыла	Загрузка ...
1.3	GBT5789-M8X16-8.8-A2L	Болт с шестигранной головкой и фланцем M8X16-8.8-A2L	Загрузка ...
1.4	TM7N455011700	Пластина усилительная средней части левого крыла	Загрузка ...
1.5	TM7N455011500	Крышка переключателя левого заднего контроллера	Загрузка ...
1.6	TM7N455011400	Защита левого заднего крыла	Загрузка ...
1.7	TM7N455011800	Кожух защитный левого жгута проводов	Загрузка ...
1.8	GBT96.1-6-A3L	Шайба большая 6-A3L	Загрузка ...
1.9	GBT818-M6X16-4.8-A2L	Винт с крестообразным шлицем и полукруглой головкой M6X16-4.8-A2L	Загрузка ...
1.10	GBT819.2-M6X16-8.8-A2L	Винт с крестообразным шлицем и потайной головкой M6X16-8.8-A2L	Загрузка ...
1.11	GBT5789-M6X16-8.8-A2L	Болт с шестигранной головкой и фланцем M6X16-8.8-A2L	Загрузка ...
1.12	GBT818-M8X16-4.8-A2L	Винт с поперечной канавкой M8X16-4.8-A2L	Загрузка ...
1.13	GBT96.1-8-A3L	Шайба большая 8-A3L	Загрузка ...
1.14	TM7N455021200	Крышка заднего левого фонаря на крыле	Загрузка ...
1.15	TM7N455011600	Пластина монтажная переключателя левого заднего контроллера	Загрузка ...
2	TM7N455032000	Узел декоративной накладки заднего правого крыла	Загрузка ...
2.1	TM7N455032100	Крыло правое заднее	Загрузка ...
2.2	GBT5789-M8X16-8.8-A2L	Болт с шестигранной головкой и фланцем M8X16-8.8-A2L	Загрузка ...
2.3	TM7N455012700	Пластина усилительная средней части правого крыла	Загрузка ...
2.4	TM7N455012400	Защита заднего правого крыла	Загрузка ...
2.5	TM7N455012500	Крышка переключателя заднего правого контроллера	Загрузка ...
2.6	TM7N455012600	Пластина монтажная переключателя заднего правого контроллера	Загрузка ...
2.7	TM7N455022200	Крышка заднего правого крыла заднего фонаря	Загрузка ...
2.8	GBT818-M6X16-4.8-A2L	Винт с крестообразным шлицем и полукруглой головкой M6X16-4.8-A2L	Загрузка ...
2.9	GBT96.1-6-A3L	Шайба большая 6-A3L	Загрузка ...
2.10	TM7N455012800	Кожух защитный правого жгута проводов	Загрузка ...
2.11	TM7N455012300	Опора сварная правого заднего крыла	Загрузка ...
2.12	GBT5789-M6X16-8.8-A2L	Болт с шестигранной головкой и фланцем M6X16-8.8-A2L	Загрузка ...
2.13	GBT818-M8X16-4.8-A2L	Винт с поперечной канавкой M8X16-4.8-A2L	Загрузка ...
2.14	GBT96.1-8-A3L	Шайба большая 8-A3L	Загрузка ...
2.15	GBT819.2-M6X16-8.8-A2L	Винт с крестообразным шлицем и потайной головкой M6X16-8.8-A2L	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
