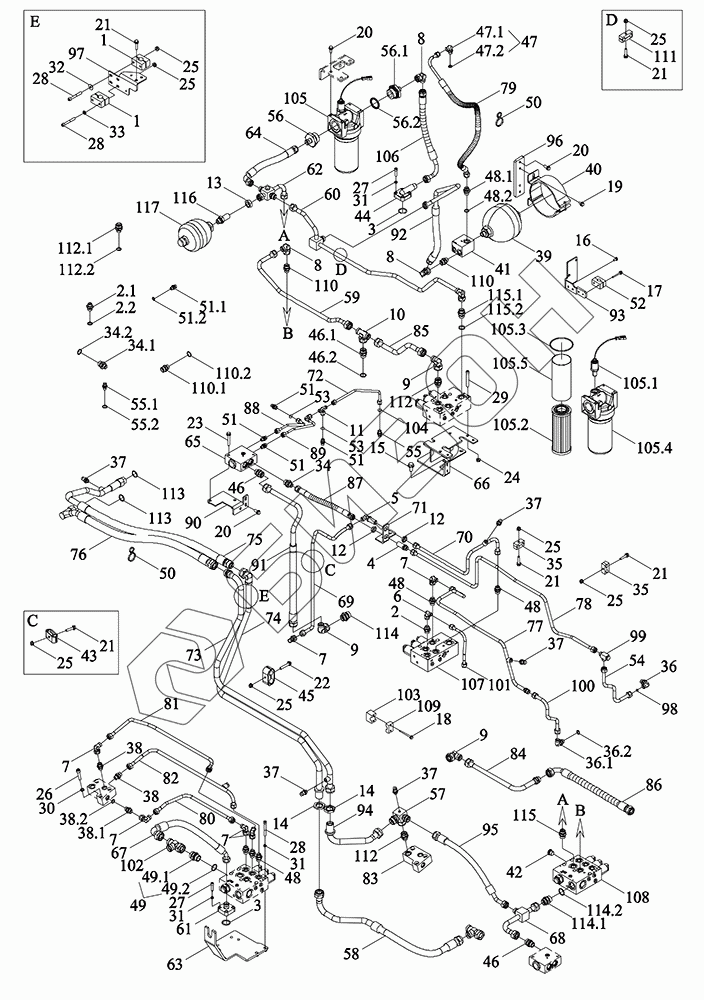

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Трубопровод
1
1
2
2.1
2.2
3
3
4
5
6
7
7
7
7
7
8
8
8
9
9
9
10
11
12
12
13
14
14
15
16
17
18
19
20
20
20
21
21
21
21
21
22
23
24
25
25
25
25
25
25
25
26
27
28
28
28
29
30
31
31
32
33
34
34.1
34.2
35
35
36
36.1
36.2
37
37
37
37
37
38
38
38.1
38.2
39
40
41
42
43
44
45
46
46
46.1
46.2
47
47.1
47.2
48
48
48
48.1
48.2
49
49.1
49.2
50
50
51
51
51
51
51.1
51.2
52
53
53
54
55
55.1
55.2
56
56.1
56.2
57
58
59
60
61
62
63
64
65
66
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
105.1
105.2
105.3
105.4
105.5
106
107
108
109
110
110
110.1
110.2
111
112
112
112.1
112.2
113
113
114
114.1
114.2
115
115.1
115.2
116
116
116
116
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N403080000K | TM7N403080000K | Сборка трубопровода низкого давления управления |
Загрузка ...
|
|
| 1 | BZF0031-008 | Хомут для труб с одним отверстием -Ф22 |
Загрузка ...
|
|
| 2 | CR3E706010018 | Корпус прямого штуцепа с обжимным кольцом M18-10 комбинированный |
Загрузка ...
|
|
| 2.1 | CR3E706010019 | Корпус прямого проходного штуцепа с обжимным кольцом M18-10 |
Загрузка ...
|
|
| 2.2 | TS09580010006 | Кольцо уплотнительное 15.3X2.2-M18X1.5 |
Загрузка ...
|
|
| 3 | GBT3452.1-28.0X3.55G | Кольцо уплотнительное резиновое для гидропневматики 28.0X3.55G |
Загрузка ...
|
|
| 4 | GBT3748-L12 | Штуцер прямой для прохода через стену L12 |
Загрузка ...
|
|
| 5 | GBT3749-L12 | Корпус углового штуцера для проходной стенки L12 |
Загрузка ...
|
|
| 6 | GBT3754-L10 | Фитинг комбинированный угловой с коническим уплотнением L10 |
Загрузка ...
|
|
| 7 | GBT3754-L12 | Фитинг комбинированный угловой с коническим уплотнением L12 |
Загрузка ...
|
|
| 8 | GBT3754-L15 | Фитинг комбинированный угловой с коническим уплотнением L15 |
Загрузка ...
|
|
| 9 | GBT3754-L18 | Фитинг комбинированный угловой с коническим уплотнением L18 |
Загрузка ...
|
|
| 10 | GBT3755-L18 | Тройник комбинированный с коническим уплотнением L18 |
Загрузка ...
|
|
| 11 | GBT3755-L8 | Тройник комбинированный с коническим уплотнением L8 |
Загрузка ...
|
|
| 12 | GBT3763-M18X1.5 | Гайка шестигранная тонкая для штуцеров с обжимным кольцом M18X1.5 |
Загрузка ...
|
|
| 13 | GBT3763-M22X1.5 | Гайка шестигранная тонкая для штуцеров с обжимным кольцом M22X1.5 |
Загрузка ...
|
|
| 14 | GBT3763-M30X2 | Гайка шестигранная тонкая для штуцеров с обжимным кольцом M30X2 |
Загрузка ...
|
|
| 15 | GBT5789-M12X25-8.8-A3L | Болт с шестигранной головкой и фланцем M12X25-8.8-A3L |
Загрузка ...
|
|
| 16 | GBT5789-M6X12-8.8-A2L | Болт с шестигранной головкой и фланцем M6X12-8.8-A2L |
Загрузка ...
|
|
| 17 | GBT5789-M6X45-8.8-A2L | Болт с фланцем M6X45-8.8-A2L |
Загрузка ...
|
|
| 18 | GBT5789-M6X65-8.8-A2L | Болт шестигранный фланцевый M6X65-8.8-A2L |
Загрузка ...
|
|
| 19 | GBT5789-M8X12-8.8-A2L | Болт с шестигранной головкой и фланцем M8X12-8.8-A2L |
Загрузка ...
|
|
| 20 | GBT5789-M8X20-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-10.9-A2L |
Загрузка ...
|
|
| 21 | GBT5789-M8X35-8.8-A2L | Болт с фланцем M8X35-8.8-A2L |
Загрузка ...
|
|
| 22 | GBT5789-M8X50-8.8-A2L | Болт с шестигранной головкой и фланцем M8X50-8.8-A2L |
Загрузка ...
|
|
| 23 | GBT5789-M8X55-8.8-A2L | Болт с фланцем M8X55-8.8-A2L |
Загрузка ...
|
|
| 24 | GBT6177.1-M8-10-A2L | Гайка с фланцем M8-10-A2L |
Загрузка ...
|
|
| 25 | GBT6177.1-M8-8-A2L | Гайка шестигранная с фланцем M8-8-A2L |
Загрузка ...
|
|
| 26 | GBT70.1-M10X45-8.8-A3L | Винт с цилиндрической головкой и внутренним шестигранником M10X45-8.8-A3L |
Загрузка ...
|
|
| 27 | GBT70.1-M8X30-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником M8X30-8.8-A2L |
Загрузка ...
|
|
| 28 | GBT70.1-M8X65-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником M8X65-8.8-A2L |
Загрузка ...
|
|
| 29 | GBT70.1-M8X70-10.9-A2L | Винт с цилиндрической головкой с внутренним шестигранником M8X70-10.9-A2L |
Загрузка ...
|
|
| 30 | GBT93-10-A3L | Шайба стандартная пружинная 10-A3L |
Загрузка ...
|
|
| 31 | GBT93-8-A3L | Шайба стандартная пружинная 8-A3L |
Загрузка ...
|
|
| 32 | GBT96.1-8-A3L | Шайба большая 8-A3L |
Загрузка ...
|
|
| 33 | GBT97.1-8-A3L | Шайба плоская 8-A3L |
Загрузка ...
|
|
| 34 | GE20D28.24.92.7 | Сборка прямого проходного соединителя 22-18 |
Загрузка ...
|
|
| 34.1 | GL06702050007 | Корпус прямого проходного соединителя 22-18 |
Загрузка ...
|
|
| 34.2 | TS09580010008 | Кольцо уплотнительное 19.3X2.2-M22X1.5 |
Загрузка ...
|
|
| 35 | GF50C2.30.93-01 | Комбинация трубных зажимов 12-12 межосевое расстояние 25 |
Загрузка ...
|
|
| 36 | GL06701050023 | Фитинг угловой с регулируемым направлением и обжимной втулкой l12 |
Загрузка ...
|
|
| 36.1 | GBT3738-L12 | Соединитель угловой с регулируемым направлением с обжимной втулкой L12 |
Загрузка ...
|
|
| 36.2 | TS09580010005 | Кольцо уплотнительное 13.3X2.2-M16X1.5 |
Загрузка ...
|
|
| 37 | GV02709010091 | Штуцер для измерения давления M10X1 |
Загрузка ...
|
|
| 38 | GV04701010039 | Сборка прямого проходного соединителя 16-18 |
Загрузка ...
|
|
| 38.1 | GBT3733-L12 | Штуцер прямого соединения с обжимным кольцом L12 |
Загрузка ...
|
|
| 38.2 | TS09580010005 | Кольцо уплотнительное 13.3X2.2-M16X1.5 |
Загрузка ...
|
|
| 39 | P7P43701102 | Аккумулятор |
Загрузка ...
|
|
| 40 | P7P43701103 | Хомут крепежный аккумулятора |
Загрузка ...
|
|
| 41 | P7P43701104 | Блок клапанов |
Загрузка ...
|
|
| 42 | P7P59101105 | Заглушка M18X1.5-ISO6149 |
Загрузка ...
|
|
| 43 | TA3C402020005 | Зажим маслопровода и резиновая прокладка 18-12 |
Загрузка ...
|
|
| 44 | TB3S581010015 | Соединение фланцевое для выхода масла l15 |
Загрузка ...
|
|
| 45 | TC02581030006 | Зажим масляной трубы с резиновой прокладкой 25-22 |
Загрузка ...
|
|
| 46 | TC02582070006 | Сборная компинация прямого соединителя M22-18 |
Загрузка ...
|
|
| 46.1 | GBT3733-L18 | Штуцер прямого соединения с обжимным кольцом L18 |
Загрузка ...
|
|
| 46.2 | TS09580010008 | Кольцо уплотнительное 19.3X2.2-M22X1.5 |
Загрузка ...
|
|
| 47 | TC03402230006 | Сборка регулируемого соединения m14-10 |
Загрузка ...
|
|
| 47.1 | GBT3738-L10 | Соединитель угловой с регулируемым направлением с обжимной втулкой L10 |
Загрузка ...
|
|
| 47.2 | TS09580010004 | Кольцо уплотнительное 11.3X2.2-M14X1.5 |
Загрузка ...
|
|
| 48 | TC04400010017 | Корпус прямого проходного соединителя M18-12 сборка |
Загрузка ...
|
|
| 48.1 | TG1654.402B-03 | Корпус прямого проходного соединителя l12-M18X1.5 |
Загрузка ...
|
|
| 48.2 | TS09580010006 | Кольцо уплотнительное 15.3X2.2-M18X1.5 |
Загрузка ...
|
|
| 49 | TD924.582N.16 | Узел штуцера прямого с накидной гайкой M27-22 |
Загрузка ...
|
|
| 49.1 | GBT3733-L22 | Штуцер прямого соединения с обжимным кольцом L22 |
Загрузка ...
|
|
| 49.2 | TS09580010009 | Кольцо уплотнительное 23.6X2.9-M27X2 |
Загрузка ...
|
|
| 50 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 51 | TH02372010099 | Корпус прямого проходного соединителя M12-8 в сборе |
Загрузка ...
|
|
| 51.1 | GBT3733-L8 | Штуцер прямого соединения с обжимным кольцом L8 |
Загрузка ...
|
|
| 51.2 | TS09580010003 | Кольцо уплотнительное 9.3X2.2-M12X1.5 |
Загрузка ...
|
|
| 52 | TH04402010061 | Зажим для трубы с одним отверстием-15 |
Загрузка ...
|
|
| 53 | TK4030306800 | Шайба дроссельная |
Загрузка ...
|
|
| 54 | TK4030329000 | Узел маслопровода отбора мощности 2 |
Загрузка ...
|
|
| 55 | TK4031171000 | Корпус прямого проходного соединителя l8-M12X1.5 |
Загрузка ...
|
|
| 55.1 | TK4030300600 | Корпус прямого проходного соединителя l8-M12X1.5 |
Загрузка ...
|
|
| 55.2 | TS09580010003 | Кольцо уплотнительное 9.3X2.2-M12X1.5 |
Загрузка ...
|
|
| 56 | TM3R402030002 | Соединитель прямой проходной M42-M22 наружная резьба |
Загрузка ...
|
|
| 56.1 | TM3R402030001 | Корпус прямого проходного соединителя M42-M22 наружная резьба |
Загрузка ...
|
|
| 56.2 | GBT19674.2-M42X2E | Кольцо уплотнительное M42X2E |
Загрузка ...
|
|
| 57 | TM7N402130015 | Сварка масляного блока |
Загрузка ...
|
|
| 58 | TM7N402130016 | Узел масляного охлаждения впускного трубопровода 1 |
Загрузка ...
|
|
| 59 | TM7N403070001K | Узел стальной трубы возврата масла электромагнитного клапана 2 |
Загрузка ...
|
|
| 60 | TM7N403070002K | Узел стальной трубы подвода масла к блоку клапанов pto |
Загрузка ...
|
|
| 61 | TM7N403070004K | Фланцевое соединение для выхода масла l15 |
Загрузка ...
|
|
| 62 | TM7N403070005K | Деталь сварная для подачи масла |
Загрузка ...
|
|
| 63 | TM7N403070008K | Кронштейн для установки электромагнитного клапана |
Загрузка ...
|
|
| 64 | TM7N403070009K | Узел впускного шланга электромагнитного клапана |
Загрузка ...
|
|
| 65 | TM7N403070010K | Клапан регулирования давления |
Загрузка ...
|
|
| 66 | TM7N403070011K | Rонструкция cварная кронштейна клапанного блока |
Загрузка ...
|
|
| 67 | TM7N403070013K | Сборка шланга откачки масла |
Загрузка ...
|
|
| 68 | TM7N403070015K | Узел жесткой трубы общей смазки |
Загрузка ...
|
|
| 69 | TM7N403070016K | Узел стальной трубы управления полным приводом |
Загрузка ...
|
|
| 70 | TM7N403070017K | Узел стальной трубы управления полным приводом |
Загрузка ...
|
|
| 71 | TM7N403070018K | Труба jпорная |
Загрузка ...
|
|
| 72 | TM7N403070020K | Сборка стальных труб со смазкой 3 |
Загрузка ...
|
|
| 73 | TM7N403070021K | Узел маслоподводящей трубки охлаждения масла 2 |
Загрузка ...
|
|
| 74 | TM7N403070022K | Узел масляного охладителя возвратной масляной трубы 2 |
Загрузка ...
|
|
| 75 | TM7N403070023K | Узел масляного охлаждения впускного трубопровода 3 |
Загрузка ...
|
|
| 76 | TM7N403070024K | Узел масляного охладителя обратной масляной трубы 3 |
Загрузка ...
|
|
| 77 | TM7N403070026K | Узел масляной трубы pto 1 |
Загрузка ...
|
|
| 78 | TM7N403070027K | Узел стальной трубы со смазкой 6 |
Загрузка ...
|
|
| 79 | TM7N403110032 | Сборка гидравлического шланга для выхода масла |
Загрузка ...
|
|
| 80 | TM7N403110035 | Узел стальной трубы выхода масла электромагнитного клапана 1 |
Загрузка ...
|
|
| 81 | TM7N403110036 | Узел стальной трубки выхода масла электромагнитного клапана 2 |
Загрузка ...
|
|
| 82 | TM7N403110037 | Узел стальной трубки выхода масла электромагнитного клапана 3 |
Загрузка ...
|
|
| 83 | TM7N403110038 | Блок масляный |
Загрузка ...
|
|
| 84 | TM7N403110039 | Узел перепускной трубы 3 |
Загрузка ...
|
|
| 85 | TM7N403130003 | Узел стальной трубки возврата масла электромагнитного клапана |
Загрузка ...
|
|
| 86 | TM7N403130011 | Узел шланга возврата масла |
Загрузка ...
|
|
| 87 | TM7N403150013 | Шланг для смазки 2 |
Загрузка ...
|
|
| 88 | TM7N403150014 | Труба стальная с смазкой 1 |
Загрузка ...
|
|
| 89 | TM7N403150015 | Труба стальная с смазкой 2 |
Загрузка ...
|
|
| 90 | TM7N403150030 | Кронштейн с фиксированным креплением |
Загрузка ...
|
|
| 91 | TM7N403150035 | Узел трубопровода возврата масла |
Загрузка ...
|
|
| 92 | TM7N403190001 | Узел маслоподводящей трубы аккумулятора |
Загрузка ...
|
|
| 93 | TM7N403190002 | Кронштейн для крепления |
Загрузка ...
|
|
| 94 | TM7N403190003 | Узел масляного охладителя обратной масляной трубы 1 |
Загрузка ...
|
|
| 95 | TM7N403190004 | Шланг для смазки в сборе |
Загрузка ...
|
|
| 96 | TM7N403190006 | Кронштейн для крепления |
Загрузка ...
|
|
| 97 | TM7N403190007 | Кронштейн масляной трубы |
Загрузка ...
|
|
| 98 | TM7R582010019 | Шайба дроссельная 12-3.0 |
Загрузка ...
|
|
| 99 | TN1S403030005 | Корпус углового соединителя l8-l8 тройник в сборе |
Загрузка ...
|
|
| 100 | TN1S403100013 | Узел масляного впускного патрубка pto 2 |
Загрузка ...
|
|
| 101 | TN2P403010008 | Узел масляной трубки электромагнитного клапана |
Загрузка ...
|
|
| 102 | TN2P403010039 | Тройник L22 |
Загрузка ...
|
|
| 103 | TN2P403010042 | Хомут утолщенный трубный с одним отверстием-18 |
Загрузка ...
|
|
| 104 | TN2P403010056 | Шайба дроссельная 2 |
Загрузка ...
|
|
| 105 | TN2P403010057a | Фильтр среднего давления 240 |
Загрузка ...
|
|
| 105.1 | TP4M402010037a | Генератор моноэлектрический |
Загрузка ...
|
|
| 105.2 | TN2P403010062 | Элемент фильтрующий 240 |
Загрузка ...
|
|
| 105.3 | TN2P403010065 | Кольцо уплотнительное круглого сечения |
Загрузка ...
|
|
| 105.4 | TN2P403010063a | Основание фильтра |
Загрузка ...
|
|
| 105.5 | TN2P403010064 | Ткань технологическая фильтровальная |
Загрузка ...
|
|
| 106 | TN2P403010058 | Сборка выходной трубы масляного насоса |
Загрузка ...
|
|
| 107 | TP4P403040002 | Клапан электромагнитный |
Загрузка ...
|
|
| 108 | TR3P403010001b | Клапан электромагнитный |
Загрузка ...
|
|
| 109 | TS06581120018 | Хомут для трубы с одним отверстием-18 |
Загрузка ...
|
|
| 110 | TS06582130048 | Корпус прямого проходного соединителя M18-15 в сборе |
Загрузка ...
|
|
| 110.1 | GBT3733-L15 | Штуцер прямого соединения с обжимным кольцом L15 |
Загрузка ...
|
|
| 110.2 | TS09580010006 | Кольцо уплотнительное 15.3X2.2-M18X1.5 |
Загрузка ...
|
|
| 111 | TS08402040048 | Зажим для труб с двумя отверстиями |
Загрузка ...
|
|
| 112 | TS08582030019 | Корпус прямого проходного соединителя M18-18 в сборе |
Загрузка ...
|
|
| 112.1 | TS08582030020 | Штуцер прямого соединения с обжимным кольцом M18x1.5-18 |
Загрузка ...
|
|
| 112.2 | TS09580010006 | Кольцо уплотнительное 15.3X2.2-M18X1.5 |
Загрузка ...
|
|
| 113 | TS09580010009 | Кольцо уплотнительное 23.6X2.9-M27X2 |
Загрузка ...
|
|
| 114 | TS17402030033 | Штуцер прямого соединения с обжимным кольцом M27X2-18 |
Загрузка ...
|
|
| 114.1 | TS17402030034 | Штуцер с обжимным кольцом прямой M27X2-18 |
Загрузка ...
|
|
| 114.2 | TS09580010009 | Кольцо уплотнительное 23.6X2.9-M27X2 |
Загрузка ...
|
|
| 115 | TS17402030058 | Корпус прямого штуцера с цанговым зажимом M22-15 сборка |
Загрузка ...
|
|
| 115.1 | TS17402010037 | Корпус прямого штуцера с обжимным кольцом M22-15 |
Загрузка ...
|
|
| 115.2 | TS09580010008 | Кольцо уплотнительное 19.3X2.2-M22X1.5 |
Загрузка ...
|
|
| 116 | TX1P402320010 | Штуцер проходной ed g1/2 |
Загрузка ...
|
|
| 116 | TX1P402320009 | Узел прямого проходного соединителя ed g1/2 |
Загрузка ...
|
|
| 117 | TX1P402320015 | Аккумулятор |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
Узнавайте первыми!
о новинках в отрасли, акциях магазина, новостях компании и многом другом!
Нажимая на кнопку “Подписаться”,
Вы соглашаетесь с
условиями обработки персональных данных
