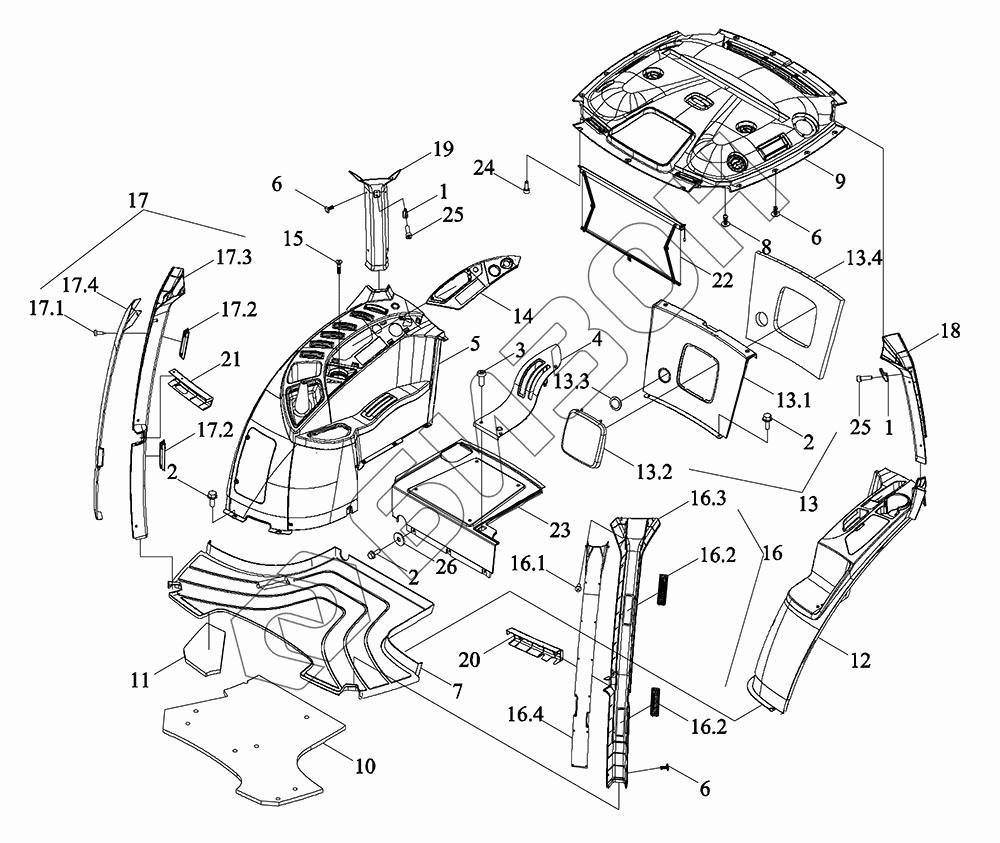

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Внутренний молдинг
1
1
2
2
2
3
4
5
6
6
6
7
8
9
10
11
12
13
13.1
13.2
13.3
13.4
14
15
16
16.1
16.2
16.2
16.3
16.4
17
17.1
17.2
17.2
17.3
17.4
18
19
20
21
22
23
24
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N453060000K | TM7N453060000K | Молдинг внутренний в сборе |
Загрузка ...
|
|
| 1 | BZF0045-004 | Крючок для одежды |
Загрузка ...
|
|
| 2 | GBT5789-M6X16-8.8-A2L | Болт с шестигранной головкой и фланцем M6X16-8.8-A2L |
Загрузка ...
|
|
| 3 | GBT70.2-M6X16-8.8-A2L | Винт с головкой под торцевой ключ M6X16-8.8-A2L |
Загрузка ...
|
|
| 4 | TM7N453150008 | Кожух стояночного тормоза |
Загрузка ...
|
|
| 5 | TM7N453030001 | Облицовка внутренняя правого крыла в сборе |
Загрузка ...
|
|
| 6 | TP4M453010006 | Шплинт пластиковый |
Загрузка ...
|
|
| 7 | TM7N453030007 | Прокладка |
Загрузка ...
|
|
| 8 | TM6W453040006 | Штифты с разъемными концами удлиненные пластиковые |
Загрузка ...
|
|
| 9 | TM6W453041000 | Молдинг внутренний верхний |
Загрузка ...
|
|
| 10 | TM7N453030010 | Губка для левого коврика |
Загрузка ...
|
|
| 11 | TM6W453042400 | Губка для коврика правая |
Загрузка ...
|
|
| 12 | TM7N453043100 | Облицовка внутренняя левого крыла в сборе |
Загрузка ...
|
|
| 13 | TM6W453043300 | Узел внутренней отделки задней части |
Загрузка ...
|
|
| 13.1 | TM6W453043310 | Отделка внутренняя задней четверти |
Загрузка ...
|
|
| 13.2 | TM6W453043320 | Крышка электрической коробки |
Загрузка ...
|
|
| 13.3 | TM6W453043330 | Заглушка |
Загрузка ...
|
|
| 13.4 | TM6W453043340 | Прокладка звукопоглощающая |
Загрузка ...
|
|
| 14 | TM7N453020003K | Панель выключателя |
Загрузка ...
|
|
| 15 | GBT819.1-M5X16-4.8-A2L | Винт с крестообразным шлицем и потайной головкой M5X16-4.8-A2L |
Загрузка ...
|
|
| 16 | TM6W453044100 | Накладка декоративная |
Загрузка ...
|
|
| 16.1 | GBT845-ST2.9X9.5 | Винт самонарезающий с крестообразным шлицем и полукруглой головкой ST2.9X9.5 |
Загрузка ...
|
|
| 16.2 | TM6W453041500 | Дефлектор обдува (дефростер) |
Загрузка ...
|
|
| 16.3 | TM6W453044110 | Накладка декоративная |
Загрузка ...
|
|
| 16.4 | TM6W453044120 | Вставка внутренняя |
Загрузка ...
|
|
| 17 | TM7N453044200 | Молдинг |
Загрузка ...
|
|
| 17.1 | GBT845-ST2.9X9.5 | Винт самонарезающий с крестообразным шлицем и полукруглой головкой ST2.9X9.5 |
Загрузка ...
|
|
| 17.2 | TM6W453041500 | Дефлектор обдува (дефростер) |
Загрузка ...
|
|
| 17.3 | TM7N453044210 | Молдинг |
Загрузка ...
|
|
| 17.4 | TM6W453044220 | Вставка внутренняя |
Загрузка ...
|
|
| 18 | TM6W453044300 | Облицовка левой задней стойки |
Загрузка ...
|
|
| 19 | TM6W453044400 | Накладка декоративная |
Загрузка ...
|
|
| 20 | TM6W453044500 | Накладка декоративная |
Загрузка ...
|
|
| 21 | TM6W453044600 | Накладка декоративная |
Загрузка ...
|
|
| 22 | TM6W456045000 | Штора солнцезащитная |
Загрузка ...
|
|
| 23 | TM7N453050006 | Коврик для заднего пола |
Загрузка ...
|
|
| 24 | GBT70.1-M6X16-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником M6X16-8.8-A2L |
Загрузка ...
|
|
| 25 | GBT70.1-M6X20-8.8-A2L | Болт M6X20-8.8 |
Загрузка ...
|
|
| 26 | GBT96.1-8-A3L | Шайба большая 8-A3L |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
