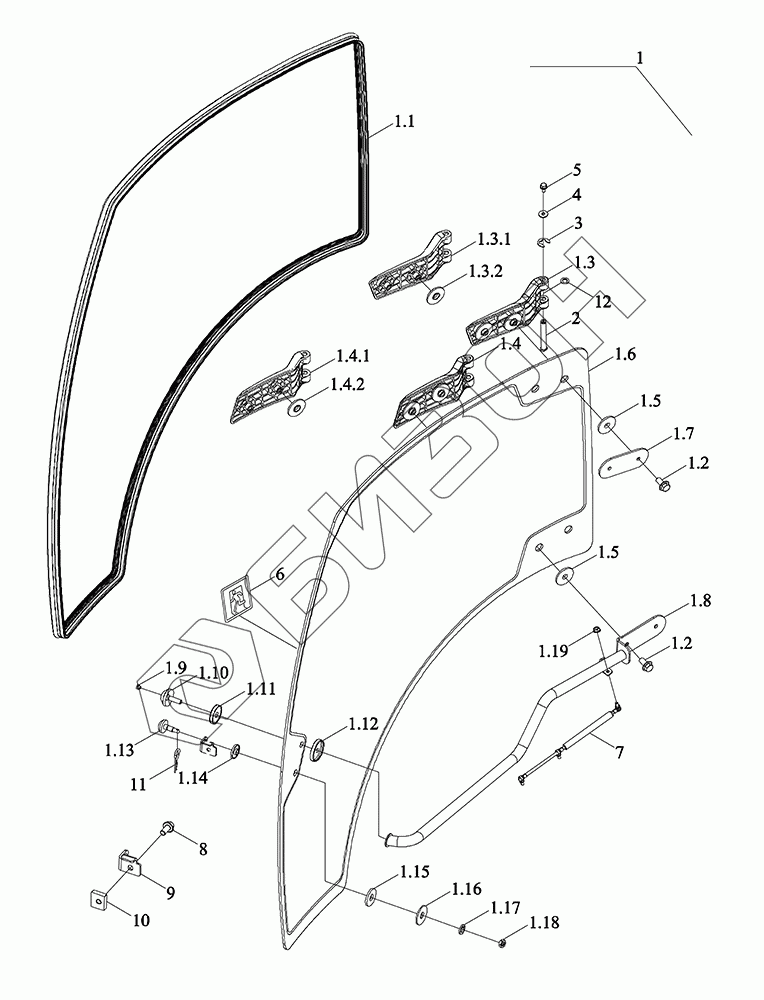

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Дверь правая
1
1.1
1.2
1.2
1.3
1.3.1
1.3.2
1.4
1.4.1
1.4.2
1.5
1.5
1.6
1.7
1.8
1.9
1.10
1.11
1.12
1.13
1.14
1.15
1.16
1.17
1.18
1.19
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N451080004Ka | TM7N451080004Ka | Сборка аксессуаров кабины |
Загрузка ...
|
|
| TM6W451052300K | TM6W451052300K | Узел правой двери |
Загрузка ...
|
|
| TM7N451170000K | TM7N451170000K | Кабина в сборе |
Загрузка ...
|
|
| 1 | TM6W451052301 | Сборка правой двери |
Загрузка ...
|
|
| 1.1 | TM6W451052268 | Лента уплотнительная L4930 |
Загрузка ...
|
|
| 1.2 | GBT5789-M10X20-8.8-A2L | Болт с шестигранной головкой и фланцем M10X20-8.8-A2L |
Загрузка ...
|
|
| 1.3 | TM6W451052330 | Узел верхнего шарнира правой двери |
Загрузка ...
|
|
| 1.3.1 | TM6W451052332 | Петля верхняя правой двери |
Загрузка ...
|
|
| 1.3.2 | TM6W451052266 | Прокладка резиновая внутренняя |
Загрузка ...
|
|
| 1.4 | TM6W451052331 | Узел нижней петли правой двери |
Загрузка ...
|
|
| 1.4.1 | TM6W451052333 | Петля нижняя правой двери |
Загрузка ...
|
|
| 1.4.2 | TM6W451052266 | Прокладка резиновая внутренняя |
Загрузка ...
|
|
| 1.5 | TS04451043110a | Прокладка hезиноваявнутри дверной петли |
Загрузка ...
|
|
| 1.6 | TM6W451052337 | Стекло правой двери (fy) |
Загрузка ...
|
|
| 1.7 | TM6W451052338 | Панель внутренняя верхнего шарнира правой двери |
Загрузка ...
|
|
| 1.8 | TM6W451052334 | Узел сварной подлокотника правой двери |
Загрузка ...
|
|
| 1.9 | TS04451013109 | Заглушка болта пластиковая литая |
Загрузка ...
|
|
| 1.10 | TS04451013106 | Болт из литого пластика |
Загрузка ...
|
|
| 1.11 | TD904.451C.2-10 | Прокладка стекла наружная |
Загрузка ...
|
|
| 1.12 | TM6W451032326 | Прокладка внутренняя резиновая |
Загрузка ...
|
|
| 1.13 | TD1000.451.2-08a | Болт литьевой M14 |
Загрузка ...
|
|
| 1.14 | TD1000.451.2-06 | Прокладка резиновая наружная блокировочного столба |
Загрузка ...
|
|
| 1.15 | TD1000.451.2-05 | Прокладка резиновая внутри замка |
Загрузка ...
|
|
| 1.16 | GBT96.1-14-A3L | Шайба большая 14-A3L |
Загрузка ...
|
|
| 1.17 | GBT859-14 | Шайба легкая пружинная |
Загрузка ...
|
|
| 1.18 | GBT6173-M14X1.5-05-A3L | Гайка шестигранная тонкая M14X1.5-05-A3L |
Загрузка ...
|
|
| 1.19 | GBT6177.1-M8-8-A2L | Гайка шестигранная с фланцем M8-8-A2L |
Загрузка ...
|
|
| 2 | TS06451013002a | Штифт дверной петли |
Загрузка ...
|
|
| 3 | GBT896-12-A3L | Кольцо пружинное стопорное 12-A3L |
Загрузка ...
|
|
| 4 | GBT96.1-6-A3L | Шайба большая 6-A3L |
Загрузка ...
|
|
| 5 | GBT5789-M6X12-8.8-A2L | Болт с шестигранной головкой и фланцем M6X12-8.8-A2L |
Загрузка ...
|
|
| 6 | TD1S451020003K | Знак безопасности двери |
Загрузка ...
|
|
| 7 | TM6W451032208 | Пружина двери газовая |
Загрузка ...
|
|
| 8 | GBT5789-M12X25-8.8-A3L | Болт с шестигранной головкой и фланцем M12X25-8.8-A3L |
Загрузка ...
|
|
| 9 | TM6W451032313 | Гнездо защелки безопасности двери |
Загрузка ...
|
|
| 10 | TS04451013002 | Гайка штифта замка двери |
Загрузка ...
|
|
| 11 | TD1000.451.2-03 | Пружинный штифт |
Загрузка ...
|
|
| 12 | TM6W451052270 | Шайба нейлоновая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
